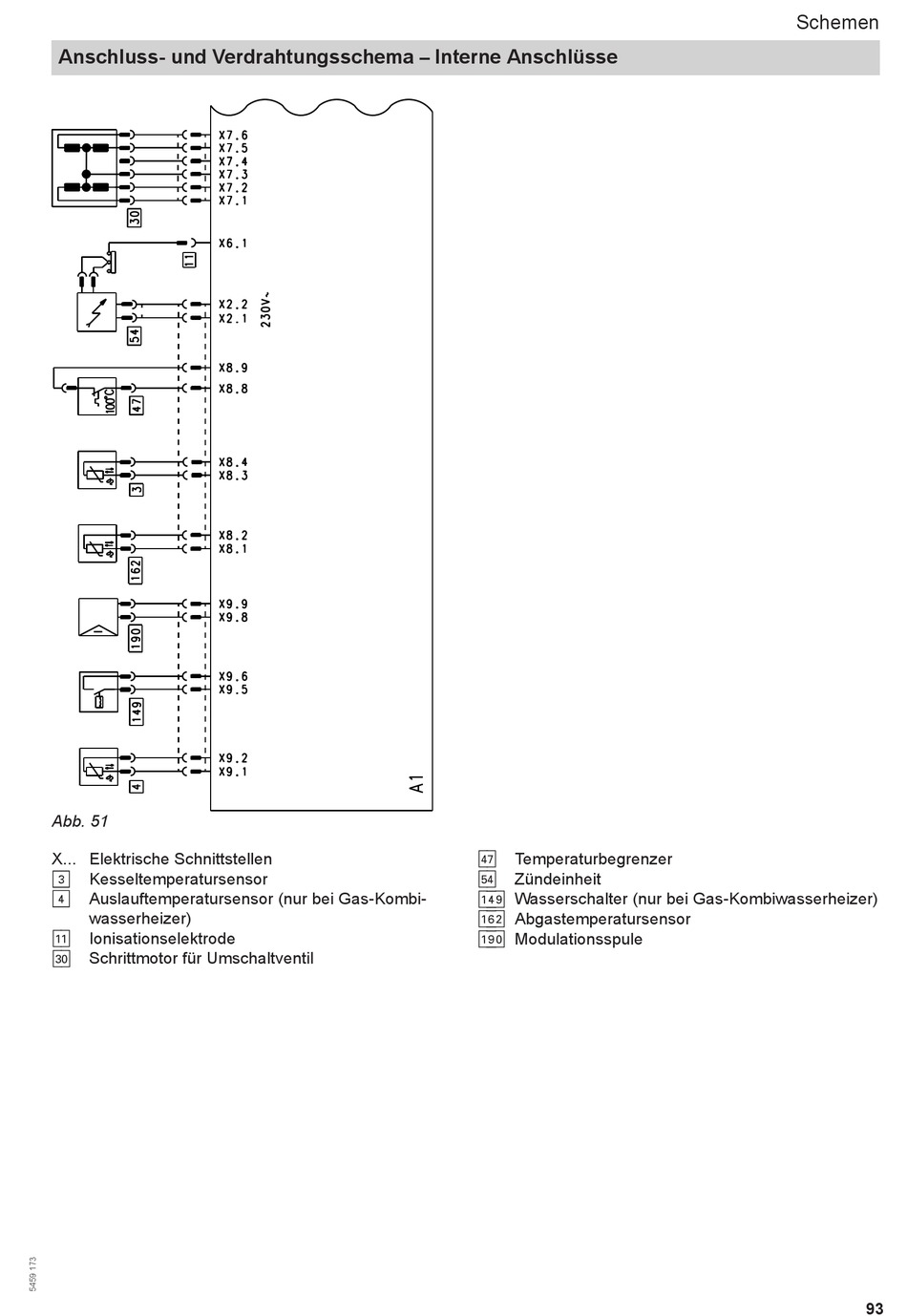

Anschluss- und Verdrahtungsschema
Abb. 51
X... Elektrische Schnittstellen
Kesseltemperatursensor
§
Auslauftemperatursensor (nur bei Gas-Kombi-
$
wasserheizer)
Ionisationselektrode
aA
Schrittmotor für Umschaltventil
dÖ
Interne Anschlüsse
–
Temperaturbegrenzer
fJ
Zündeinheit
gF
Wasserschalter (nur bei Gas-Kombiwasserheizer)
aVL
Abgastemperatursensor
aNS
Modulationsspule
a:Ö
Schemen
93
