Erstinbetriebnahme, Inspektion, Wartung

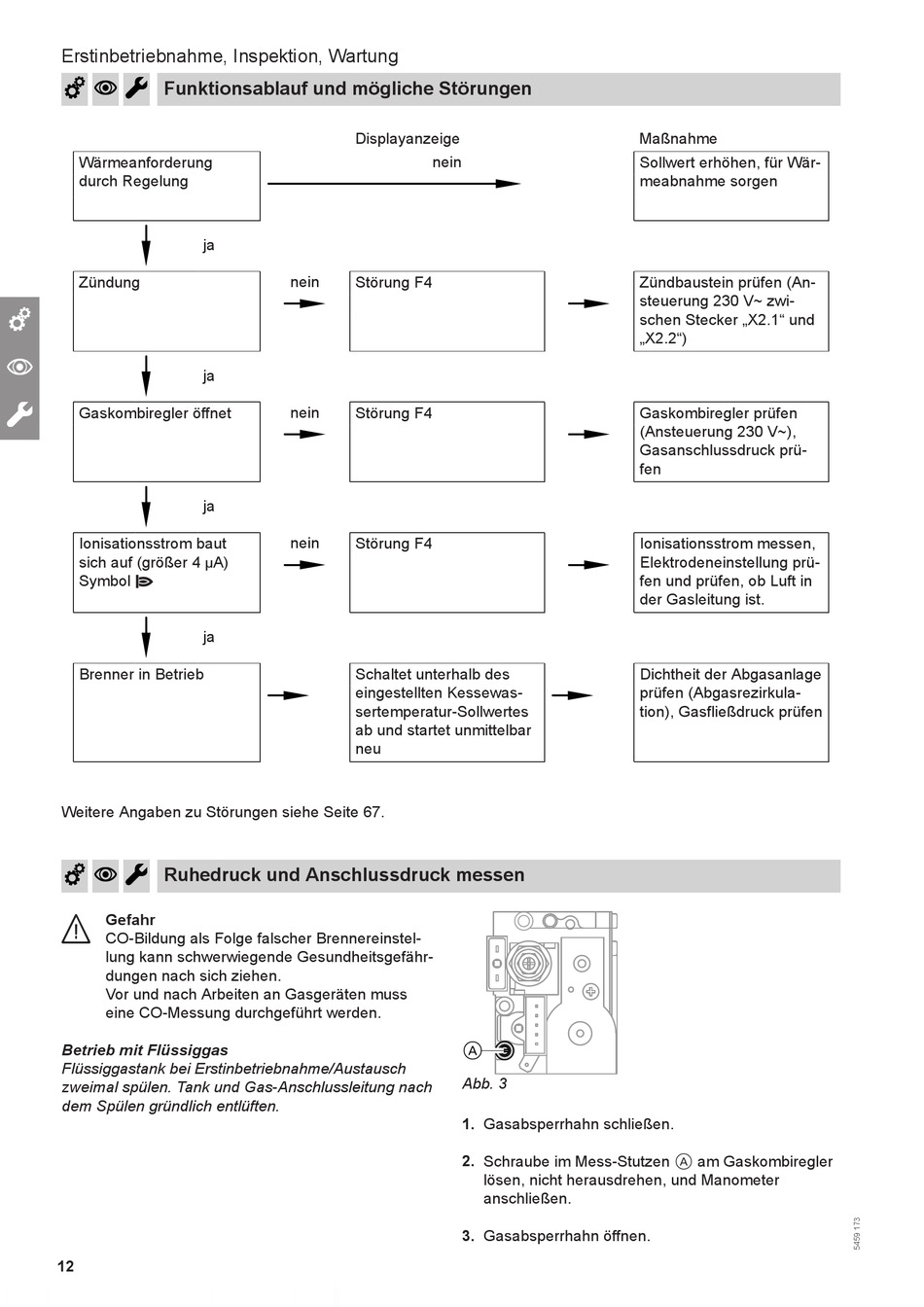

Funktionsablauf und mögliche Störungen
Wärmeanforderung
durch Regelung
ja
Zündung
ja
Gaskombiregler öffnet
ja
Ionisationsstrom baut
sich auf (größer 4 A)
µ
Symbol
A
ja
Brenner in Betrieb
Weitere Angaben zu Störungen siehe Seite 67.

Ruhedruck und Anschlussdruck messen

Gefahr
CO-Bildung als Folge falscher Brennereinstel-
lung kann schwerwiegende Gesundheitsgefähr-
dungen nach sich ziehen.
Vor und nach Arbeiten an Gasgeräten muss
eine CO-Messung durchgeführt werden.
Betrieb mit Flüssiggas
Flüssiggastank bei Erstinbetriebnahme/Austausch
zweimal spülen. Tank und Gas-Anschlussleitung nach
dem Spülen gründlich entlüften.
12
Displayanzeige
nein
nein
Störung F4
nein
Störung F4
nein Störung F4
Schaltet unterhalb des
eingestellten Kessewas-
sertemperatur-Sollwertes
ab und startet unmittelbar
neu
A
Abb. 3
1. Gasabsperrhahn schließen.
2. Schraube im Mess-Stutzen
3. Gasabsperrhahn öffnen.
Maßnahme
Sollwert erhöhen, für Wär-
meabnahme sorgen
Zündbaustein prüfen (An-
steuerung 230 V~ zwi-
schen Stecker „X2.1" und
„X2.2")
Gaskombiregler prüfen
(Ansteuerung 230 V~),
Gasanschlussdruck prü-
fen
Ionisationsstrom messen,
Elektrodeneinstellung prü-
fen und prüfen, ob Luft in
der Gasleitung ist.
Dichtheit der Abgasanlage
prüfen (Abgasrezirkula-
tion), Gasfließdruck prüfen
lösen, nicht herausdrehen, und Manometer
anschließen.
am Gaskombiregler
A
