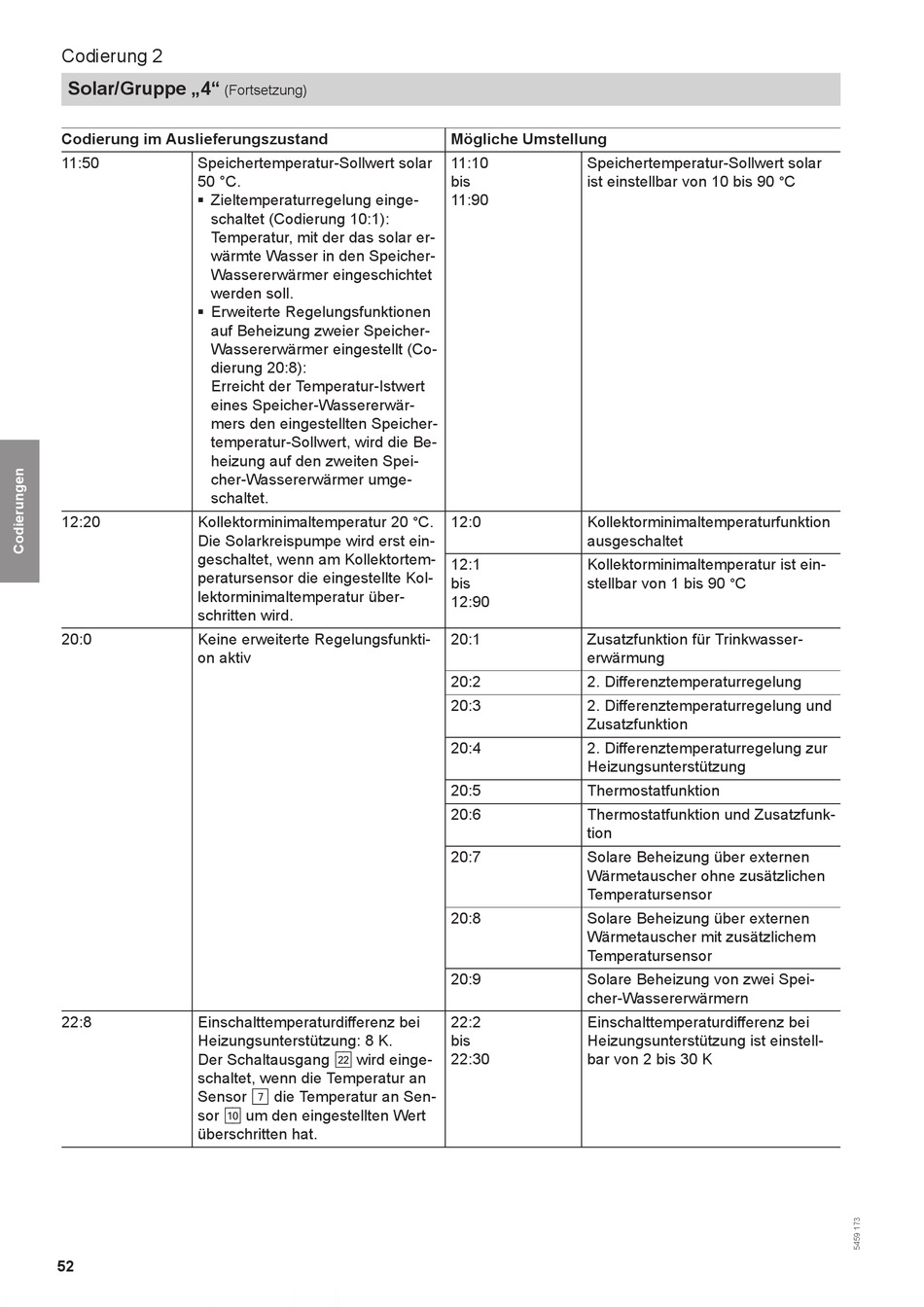

Viessmann Vitopend 200-W Typ WH2B Serviceanleitung Seite 52

Codierung 2
Solar/Gruppe „4"
(Fortsetzung)
Codierung im Auslieferungszustand
11:50 Speichertemperatur-Sollwert solar
50 °C.
Zieltemperaturregelung einge-
■
schaltet (Codierung 10:1):
Temperatur, mit der das solar er-
wärmte Wasser in den Speicher-
Wassererwärmer eingeschichtet
werden soll.
Erweiterte Regelungsfunktionen
■
auf Beheizung zweier Speicher-
Wassererwärmer eingestellt (Co-
dierung 20:8):
Erreicht der Temperatur-Istwert
eines Speicher-Wassererwär-
mers den eingestellten Speicher-
temperatur-Sollwert, wird die Be-
heizung auf den zweiten Spei-
cher-Wassererwärmer umge-
schaltet.
12:20 Kollektorminimaltemperatur 20
Die Solarkreispumpe wird erst ein-
geschaltet, wenn am Kollektortem-
peratursensor die eingestellte Kol-
lektorminimaltemperatur über-
schritten wird.
20:0 Keine erweiterte Regelungsfunkti-
on aktiv
22:8 Einschalttemperaturdifferenz bei
Heizungsunterstützung: 8 K.
Der Schaltausgang
schaltet, wenn die Temperatur an
Sensor
sor
aÖ
überschritten hat.
52
C.
°
wird einge-
sS
die Temperatur an Sen-
/
um den eingestellten Wert
Mögliche Umstellung
11:10 Speichertemperatur-Sollwert solar
bis ist einstellbar von 10 bis 90
11:90
12:0 Kollektorminimaltemperaturfunktion
ausgeschaltet
12:1 Kollektorminimaltemperatur ist ein-
bis stellbar von 1 bis 90
12:90
20:1 Zusatzfunktion für Trinkwasser-
erwärmung
20:2 2. Differenztemperaturregelung
20:3 2. Differenztemperaturregelung und
Zusatzfunktion
20:4 2. Differenztemperaturregelung zur
Heizungsunterstützung
20:5 Thermostatfunktion
20:6 Thermostatfunktion und Zusatzfunk-
tion
20:7 Solare Beheizung über externen
Wärmetauscher ohne zusätzlichen
Temperatursensor
20:8 Solare Beheizung über externen
Wärmetauscher mit zusätzlichem
Temperatursensor
20:9 Solare Beheizung von zwei Spei-
cher-Wassererwärmern
22:2 Einschalttemperaturdifferenz bei
bis Heizungsunterstützung ist einstell-
22:30 bar von 2 bis 30 K
