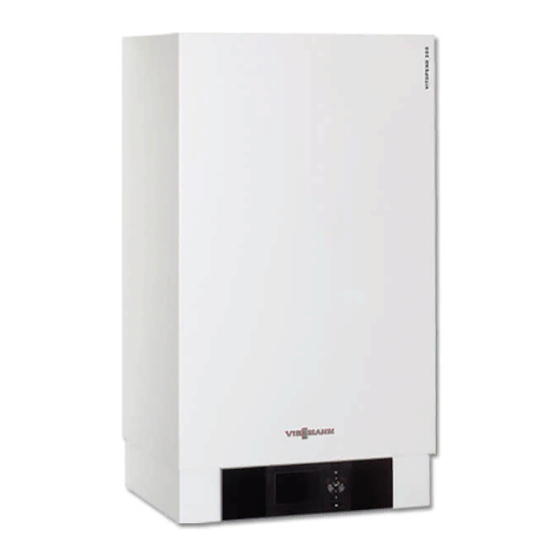

Viessmann Vitopend 200-W Typ WH2B Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gasheizungen
  5. Vitopend 200-W Typ WH2B
  6. Serviceanleitung

Viessmann Vitopend 200-W Typ WH2B Serviceanleitung

10,5 bis 18 kw und 10,5 bis 24 kw gas-umlaufwasserheizer und gas-kombiwasserheizer für raumluftabhängigen betrieb erdgas- und flüssiggas-ausführung
Vorschau anzeigen Andere Handbücher für Vitopend 200-W Typ WH2B:
1
2
3
Inhalt
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Inhaltsverzeichnis

Quicklinks

VIESMANN
Serviceanleitung
für die Fachkraft
Vitopend 200-W
Typ WH2B, 10,5 bis 18 kW und 10,5 bis 24 kW
Gas-Umlaufwasserheizer und Gas-Kombiwasserheizer
für raumluftabhängigen Betrieb
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITOPEND 200-W
Bitte aufbewahren!
5459 173
10/2015
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitopend 200-W Typ WH2B

Inhaltszusammenfassung für Viessmann Vitopend 200-W Typ WH2B

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitopend 200-W Typ WH2B, 10,5 bis 18 kW und 10,5 bis 24 kW Gas-Umlaufwasserheizer und Gas-Kombiwasserheizer für raumluftabhängigen Betrieb Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITOPEND 200-W Bitte aufbewahren! 5459 173 10/2015...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. ■ Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............2. Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung 3. Codierung 1 Allgemein/Gruppe „1“ ................33 Gruppe (siehe Seite 33) ..............33 ■ Codierungen ..................34 ■...
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Instandsetzung ..................74 Plattenwärmetauscher prüfen ............. 74 ■ Außentemperatursensor prüfen (Regelung für witterungsgeführten ■ Betrieb) ....................74 Kesseltemperatursensor, Speichertemperatursensor (nur bei Gas- ■ Umlaufwasserheizer) oder Vorlauftemperatursensor für hydraulische Weiche prüfen ..................75 Auslauftemperatursensor prüfen (nur bei Gas-Kombiwasserheizer) .. 76 ■...

  • Seite 6: Information Entsorgung Der Verpackung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 7 Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck als zur Gebäudeheizung oder Trinkwassererwärmung gilt als nicht bestimmungsge- mäß. Darüber hinausgehende Verwendung ist vom Herstel- ler fallweise freizugeben. Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- nung (z. B. durch Öffnen des Geräts durch den Anla- genbetreiber) ist untersagt und führt zum Haftungsaus- schluss.

  • Seite 8: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Heizungsanlage füllen....................... • 2. Elektrischen Netzanschluss prüfen • 3. Sprachumstellung (falls erforderlich) - nur bei Regelung für witterungsgeführten Betrieb..........................

  • Seite 9: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Heizungswasser gemäß Informationsblatt Nr. 8 des Ungeeignetes Füllwasser fördert Ablagerungen BDH und ZVSHK „Vermeidung von Betriebsstörungen und Korrosionsbildung und kann zu Schäden und Schäden durch Steinbildung in Warmwasserhei- am Gerät führen.

  • Seite 10: Elektrischen Netzanschluss Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Befüllfunktion aktivieren Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Menü Service-Menü 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. „Servicefunktionen“ 2.

  • Seite 11: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entlüften (Fortsetzung) Entlüftungsfunktion aktivieren Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Menü Service-Menü 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. „Servicefunktionen“ 2.

  • Seite 12: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme Wärmeanforderung nein Sollwert erhöhen, für Wär- durch Regelung meabnahme sorgen nein Zündung Störung F4 Zündbaustein prüfen (An- steuerung 230 V~ zwi- schen Stecker „X2.1“ und „X2.2“) nein Gaskombiregler öffnet Störung F4 Gaskombiregler prüfen (Ansteuerung 230 V~), Gasanschlussdruck prü-...
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 4. Ruhedruck messen und Messwert in Protokoll auf- 7. Messwert in Protokoll aufnehmen. nehmen. Maßnahme entsprechend Tabelle treffen. Sollwert: max. 57,5 mbar (5,75 kPa) 8. Netzschalter an der Regelung ausschalten (Heiz- 5. Heizkessel in Betrieb nehmen. kessel geht außer Betrieb), Gasabsperrhahn schlie- ßen, Manometer abnehmen, Mess-Stutzen Hinweis...

  • Seite 14: Düsendruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Düsendruck messen 05. Kappe vom Gaskombiregler abnehmen. 06. Düsendruck bei oberer Wärmeleistung messen. Bei Abweichung zum Wert in der Tabelle weiter unten Düsendruck für obere Wärmeleistung an Schraube einstellen. 07. Betrieb mit unterer Wärmeleistung aktivieren (siehe folgende Tabelle). 08.

  • Seite 15: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Düsendruck messen (Fortsetzung) Wärmeleistung 10,5 Düsendruck Anschlussdruck Erdgas E 20 mbar mbar 13,6 2 kPa 0,78 1,36 Erdgas LL 20 mbar mbar 13,6 2 kPa 0,78 1,36 Flüssiggas 50 mbar mbar 15,0 26,7 5 kPa 0,63 2,67 Max.
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Heizkessel oder Heizungsanlage entleeren (Fortsetzung) 1. Regelung einschalten, Aktorentest aufrufen und Ventil in Mittelstellung fahren (siehe folgende Tabelle). 2. Warten, bis Ventil in Mittelstellung gefahren ist (ca. 5 s), dann Netzschalter „ “ an der Regelung aus- schalten.

  • Seite 17: Brenner Prüfen Und Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Brenner prüfen und reinigen Abb. 6 01. Netzschalter an der Regelung und Netzspan- 10. Gasseitige Verschraubung am Gaskombiregler nung ausschalten. lösen. 02. Gasabsperrhahn schließen und sichern. 11. Befestigungsschrauben abschrauben. 03. Zwei Schrauben an der Unterseite des Vorder- 12.

  • Seite 18: Abgaswärmetauscher Prüfen Und Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Abgaswärmetauscher prüfen und reinigen Abb. 7 1. Stecker von Kesseltemperatursensor und Tem- 4. Abgaswärmetauscher nach vorn herausziehen. peraturbegrenzer abziehen. 5. Abgaswärmetauscher, falls nötig, mit Druckluft oder 2. Steckverbindersicherung evtl. mit Seifenlauge reinigen. vom Anschlussrohr Mit klarem Wasser spülen. abziehen.

  • Seite 19: Zünd- Und Ionisationselektrode Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen 36,2 ±1 16,8 ± 1 Abb. 8 1. Zündelektroden und Ionisationselektrode 3. Abstände prüfen. Abnutzung und Verschmutzung prüfen. Sind die Abstände nicht in Ordnung oder die Elekt- roden beschädigt, Elektroden austauschen. Befesti- 2. Zündelektroden mit kleiner Bürste oder Schleifpa- gungsschrauben für Elektroden mit 2 Nm Drehmo- ment festziehen.

  • Seite 20: Durchflussmengenbegrenzer Prüfen (Nur Bei Gas-Kombiwasserheizer)

    Erstinbetriebnahme, Inspektion, Wartung Durchflussmengenbegrenzer prüfen (nur bei Gas-Kombiwasserheizer) Abb. 9 1. Regelung ausschalten und Kaltwasserzuleitung 4. Durchflussmengenbegrenzer prüfen, bei Verkal- absperren und entleeren. kung oder Beschädigung austauschen. 2. Innensechskantschrauben lösen. 5. Durchflussmengenbegrenzer und Wasserschal- wieder einbauen. 3. Wasserschalter abnehmen und Durchflussmen- genbegrenzer nach unten herausnehmen.

  • Seite 21: Gasführende Teile Bei Betriebsdruck Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Gasführende Teile bei Betriebsdruck auf Dichtheit prüfen Gefahr Gasaustritt führt zu Explosionsgefahr. Gasführende Teile auf Gasdichtheit prüfen. Abgas-Emissionsmessung Abb. 11 1. Analysegerät an Messöffnung anschließen. 5. Betrieb mit oberer Wärmeleistung aktivieren (siehe folgende Tabelle). 2. Gasabsperrhahn öffnen. Heizkessel in Betrieb neh- men.

  • Seite 22: Abgasüberwachungseinrichtung Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Abgasüberwachungseinrichtung prüfen Falls die Abgasüberwachungseinrichtung später ■ als nach 2 min ausschaltet, Abgastemperatursen- prüfen (siehe Seite 77) und ggf. austau- schen, z. B. bei Korrosion. Falls mit neuem Abgastemperatursensor die ■ Abgasüberwachungseinrichtung nicht ausschaltet oder der Brenner nicht in Betrieb geht, Regelung austauschen.

  • Seite 23: Ionisationsstrom Messen

    Erstinbetriebnahme, Inspektion, Wartung Ionisationsstrom messen 8888 Abb. 13 Adapterleitung (als Zubehör lieferbar) 1. Anschluss des Messgeräts gemäß Abbildung vor- 4. Taste drücken. nehmen. Betrieb mit oberer Wärmeleistung ist beendet. 2. Betrieb mit oberer Wärmeleistung aktivieren (siehe 5. Messwert in Protokoll aufnehmen. folgende Tabelle).

  • Seite 24: Externes Sicherheitsventil Flüssiggas Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Ionisationsstrom messen (Fortsetzung) Obere/untere Wärmeleistung auswählen Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Menü Service-Menü 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. „Aktorentest“ 2.

  • Seite 25: Codierung

    Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Speichertemperatursensor Heizkreis ohne Mischer A1 (Heizkreis 1) Funktion/Anlagenkomponente Codierung Einstellen Auslieferungszu- stand Betrieb mit Flüssiggas 1E:1 1E:0 Anlage mit Trinkwasser-Zirkulationspumpe: Anschluss Zirkulationspumpe an interner Erweiterung H1 53:1 — Anlagenausführung 2 Ein Heizkreis ohne Mischer A1, ein Heizkreis mit Mischer M2 und Systemtrennung, mit/ohne Warmwas- serbereitung Abb.
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Anlagenausführung 3 Ein Heizkreis ohne Mischer A1, ein direkt angeschlossener Fußbodenheizkreis (Einspritzschaltung) mit Regler ohne Hilfsenergie, mit/ohne Warmwasserbereitung Abb. 16 ID: 4605006_1103_04 Vitopend 200-W Temperaturwächter als Maximaltemperaturbegren- Außentemperatursensor zung für Fußbodenheizung Speicher-Wassererwärmer Heizkreispumpe Speichertemperatursensor...
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Funktion/Anlagenkomponente Codierung Einstellen Auslieferungszu- stand Anlage mit Trinkwasser-Zirkulationspumpe: Anschluss Heizkreispumpe für Fußbodenheizkreis an externer Erweite- 33:1 — rung AM1, Anschluss A1 Anschluss Zirkulationspumpe an externer Erweiterung AM1, Anschluss 34:0 — oder Anschluss Zirkulationspumpe an interner Erweiterung H1 53:1 —...

  • Seite 28: Heizkennlinien Einstellen (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Regelung an die Heizungsanlage anpassen (Fortsetzung) Funktion/Anlagenkomponente Codierung Einstellen Auslieferungszu- stand Anlage ohne Trinkwasser-Zirkulationspumpe: Anschluss Heizkreispumpe A1 an interner Erweiterung H1 53:2 53:1 Anlage mit Trinkwasser-Zirkulationspumpe: Anschluss Heizkreispumpe A1 an externer Erweiterung AM1, An- 33:1 — schluss A1 Anschluss Zirkulationspumpe an externer Erweiterung AM1, Anschluss 34:0 —...
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Neigung Außentemperatur in °C Abb. 18 Beispiel für Außentemperatur 14 °C: Raum-Solltemperatur einstellen − Fußbodenheizung, Neigung 0,2 bis 0,8 Normale Raumtemperatur Niedertemperaturheizung, Neigung 0,8 bis 1,6 Heizungsanlage mit Kesselwassertemperatur über 75 °C, Neigung 1,6 bis 2,0 Neigung und Niveau ändern Abb.

  • Seite 30: Regelung In Lon Einbinden (Nur Bei Regelung Für Witterungsgeführten Betrieb)

    Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Reduzierte Raumtemperatur Änderung der reduzierten Raumtemperatur: Bedienungsanleitung Abb. 21 Beispiel 2: Änderung der reduzierten Raum- temperatur von 5 °C auf 14 °C Kesselwassertemperatur bzw. Vorlauftemperatur in °C Außentemperatur in °C Raumtemperatur-Sollwert in °C Heizkreispumpe „Aus“...

  • Seite 31: Einweisung Des Anlagenbetreibers

    Erstinbetriebnahme, Inspektion, Wartung Regelung in LON einbinden (nur bei Regelung für… (Fortsetzung) Kesselkreisregelung Vitotronic 200-H Vitotronic 200-H Vitocom Viessmann Anlagennummer, Viessmann Anlagennummer, Viessmann Anlagennummer, — Codierung „98:1“ Codierung „98:1“ Codierung „98:1“ Fehlerüberwachung LON- Fehlerüberwachung LON- Fehlerüberwachung LON- — Teilnehmer, Teilnehmer, Teilnehmer, Codierung „9C:20“...
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Anzeige „Wartung“ abfragen und zurücksetzen (Fortsetzung) Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Nach durchgeführter Wartung: Codierung zurücksetzen Service-Menü: Codierung „24:1“ in Gruppe 2 auf „24:0“ zurücksetzen. 1. OK und gleichzeitig ca. 4 s lang drücken. å...

  • Seite 33: Codierung

    Codierung 1 (Fortsetzung) Bei Regelung für witterungsgeführten Betrieb werden ■ die Codierungen im Klartext angezeigt. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Heizungsanlagen mit einem Heizkreis ohne Mischer ■...

  • Seite 34: Anlagenaus-Beschreibung Führung

    Codierung 1 Allgemein/Gruppe „1“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Anlagenschema 00:1 Anlagenausführung 1, 3: 00:2 Anlagenschemen siehe folgende Ta- Ein Heizkreis ohne Mischer (A1), belle: ohne Trinkwassererwärmung 00:10 Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung 1, 3 Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwassererwärmung (Codie- rung stellt sich automatisch ein) Ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwassererwärmung...

  • Seite 35: Allgemein/Gruppe „1

    Codierung 1 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Teilnehmer-Nr. 77:1 LON-Teilnehmernummer (nur bei 77:2 LON-Teilnehmernummer einstellbar Regelung für witterungsgeführten von 1 bis 99: Betrieb) 77:99 1 - 4 = Heizkessel 5 = Kaskade 10 - 98 = Vitotronic 200-H 99 = Vitocom Hinweis Jede Nummer darf nur einmal ver-...

  • Seite 36: Kessel/Gruppe „2

    Codierung 1 Kessel/Gruppe „2“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Status Wartung 24:0 Keine Anzeige „Wartung“ im Dis- 24:1 Anzeige „Wartung“ im Display (Ad- play resse wird automatisch gesetzt, muss manuell nach Wartung zurück- gesetzt werden) Befüllung/Entlüftung 2F:0 Entlüftungsfunktion/Befüllfunktion 2F:1 Entlüftungsfunktion aktiv nicht aktiv 2F:2...

  • Seite 37: Codierungen

    Codierung 1 Solar/Gruppe „4“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Drehzahlsteuerung-Solarkreispumpe 02:... Wert abhängig vom Softwarestand 02:1 Solarkreispumpe drehzahlgesteuert des Solarregelungsmoduls SM1 mit Wellenpaketsteuerung (nicht ein- stellen). 02:2 Solarkreispumpe drehzahlgesteuert mit PWM-Ansteuerung Speichermaximaltemperatur 08:60 Die Solarkreispumpe wird ausge- 08:10 Die Speichermaximaltemperatur ist schaltet, wenn der Speichertempe- einstellbar von 10 bis 90 °C...

  • Seite 38: Codierung 1

    Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Sparfunktion Außentemperatur A5:5 Mit Heizkreispumpenlogik-Funktion A5:0 Ohne Heizkreispumpenlogik-Funkti- (Sparschaltung): Heizkreispumpe „Aus“, falls Außentemperatur (AT) A5:1 Mit Heizkreispumpenlogik-Funktion: 1 K größer ist als Raumtempera- Heizkreispumpe „Aus“ siehe folgen- tur-Sollwert (RT A5:15 de Tabelle...
  • Seite 39 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Pumpenstillstandzeit Übergang reduziert. Betrieb A9:7 Mit Pumpenstillstandzeit: Heiz- A9:0 Ohne Pumpenstillstandzeit kreispumpe „Aus“ bei Sollwertän- A9:1 Mit Pumpenstillstandzeit, einstellbar derung durch Wechsel der von 1 bis 15 Betriebsart oder Änderungen des A9:15 Raumtemperatur-Sollwerts (nur bei...
  • Seite 40 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Betriebsprogramm-Umschaltung d5:0 Externe Betriebsprogramm-Um- d5:1 Externe Betriebsprogramm-Um- schaltung schaltet Betriebspro- schaltung schaltet auf „Dauernd Be- gramm auf „Dauernd Betrieb mit trieb mit normaler Raumtemperatur“ reduzierter Raumtemperatur“ oder um (abhängig von Codieradresse „Abschaltbetrieb“...
  • Seite 41 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Ende Temperaturanhebung F9:-14 Temperaturgrenze für Anhebung F9:+10 Temperaturgrenze für Anhebung des des reduzierten Raumtemperatur- Raumtemperatur-Sollwertes auf den Sollwertes -14 °C, siehe Beispiel F9:-60 Wert im Normalbetrieb einstellbar auf Seite 90.

  • Seite 42: Allgemein/Gruppe „1

    Codierung 2 (Fortsetzung) In der Codierebene 2 sind alle Codierungen erreich- ■ bar. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Der Heizkreis ohne Mischer wird im Folgenden mit ■...

  • Seite 43: Codierungen

    Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung 00:1 Anlagenausführung 1, 3: 00:2 Anlagenschemen siehe folgende Ta- Ein Heizkreis ohne Mischer (A1), belle: ohne Trinkwassererwärmung 00:10 Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung 1, 3 Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwassererwärmung (Codie- rung stellt sich automatisch ein) Ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwassererwärmung Ein Heizkreis mit Mischer M2 (Heizkreis 2), mit Trinkwassererwärmung...
  • Seite 44 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3A:2 Funktion Eingang DE1: Externe An- forderung mit Vorlauftemperatur- Sollwert. Funktion interne Umwälzpumpe: Codieradresse 3F 3A:3 Funktion Eingang DE1: Externes Sperren. Funktion interne Umwälzpumpe: Codieradresse 3E 3A:4 Funktion Eingang DE1: Externes Sperren mit Störmeldeeingang Funktion interne Umwälzpumpe: Codieradresse 3E...
  • Seite 45 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 3C:4 Funktion Eingang DE3: Externes Sperren mit Störmeldeeingang Funktion interne Umwälzpumpe: Codieradresse 3E 3C:5 Funktion Eingang DE3: Störmelde- eingang 3C:6 Funktion Eingang DE3: Kurzzeitbe- trieb Trinkwasserzirkulationspumpe (Tastfunktion). Einstellung Laufzeit Trinkwasserzir- kulationspumpe: Codieradresse 3d 3d:5 Laufzeit Trinkwasserzirkulations-...
  • Seite 46 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 76:0 Ohne Kommunikationsmodul LON 76:1 Mit Kommunikationsmodul LON (nur bei Regelung für witterungs- (wird automatisch erkannt) geführten Betrieb) 77:1 LON-Teilnehmernummer (nur bei 77:2 LON-Teilnehmernummer einstellbar Regelung für witterungsgeführten von 1 bis 99: Betrieb) 77:99 1 - 4 = Heizkessel...
  • Seite 47 Regelung angeschlossenen Sen- 97:2 Regelung sendet Außentemperatur sors wird intern verwendet (nur bei an Vitotronic 200-H Regelung für witterungsgeführten Betrieb) 98:1 Viessmann Anlagennummer (in 98:1 Anlagennummer einstellbar von 1 Verbindung mit Überwachung bis 5 mehrerer Anlagen über 98:5 Vitocom 300)

  • Seite 48: Kessel/Gruppe „2

    Codierung 2 Kessel/Gruppe „2“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 0E:0 Nicht verstellen 21:0 Kein Wartungsintervall (Betriebs- 21:1 Anzahl der Betriebsstunden des stunden) eingestellt Brenners bis zur nächsten Wartung 21:100 einstellbar von 100 bis 10 000 h ≙ Ein Einstellschritt 100 h 23:0 Kein Zeitintervall für Brennerwar-...

  • Seite 49: Warmwasser/Gruppe „3

    Betrieb) 63:14 63:15 2 x täglich 65:... Information zur Bauart des Umschaltventils (nicht umstellbar): 0: Ohne Umschaltventil 1: Umschaltventil Fa. Viessmann 2: Umschaltventil Fa. Wilo 3: Umschaltventil Fa. Grundfos 67:40 Bei solarer Trinkwassererwär- 67:0 Trinkwassertemperatur-Sollwert ein- mung: Trinkwassertemperatur-...

  • Seite 50: Gruppe

    Codierung 2 Warmwasser/Gruppe „3“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 6F:... Max. Wärmeleistung bei Trinkwas- 6F:0 Max. Wärmeleistung bei Trinkwas- sererwärmung in %, vorgegeben sererwärmung einstellbar von min. durch Kessel-Codierstecker 6F:100 Wärmeleistung bis 100 % 71:0 Trinkwasserzirkulationspumpe: 71:1 „Aus“ während der Trinkwasser- „Ein“...

  • Seite 51: Solar/Gruppe „4

    Solarkreis (z. B. nachts) wird erfasst. 0E:1 Ermittlung Solarertrag mit 0E:2 Ermittlung Solarertrag mit Wärme- Viessmann Wärmeträgermedium trägermedium Wasser (nicht einstel- len, da nur Betrieb mit Viessmann Wärmeträgermedium möglich) 0E:0 Ermittlung Solarertrag ausgeschaltet 0F:70 Volumenstrom des Solarkreises 0F:1 Volumenstrom des Solarkreises ein- bei max.
  • Seite 52 Codierung 2 Solar/Gruppe „4“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 11:50 Speichertemperatur-Sollwert solar 11:10 Speichertemperatur-Sollwert solar 50 °C. ist einstellbar von 10 bis 90 ° Zieltemperaturregelung einge- 11:90 ■ schaltet (Codierung 10:1): Temperatur, mit der das solar er- wärmte Wasser in den Speicher- Wassererwärmer eingeschichtet werden soll.
  • Seite 53 Codierung 2 Solar/Gruppe „4“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 23:4 Ausschalttemperaturdifferenz bei 23:2 Ausschalttemperaturdifferenz bei Heizungsunterstützung: 4 K. Heizungsunterstützung ist einstell- Der Schaltausgang wird ausge- 23:30 bar von 1 bis 29 K schaltet, wenn die Temperatur an Sensor den Ausschaltpunkt un- terschreitet.

  • Seite 54: Gruppe

    Codierung 2 Solar/Gruppe „4“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 26:1 Vorrang für Speicher-Wasser- 26:0 Vorrang für Speicher-Wassererwär- erwärmer 1 mit Pendelbeheizung mer 1 ohne Pendelbeheizung – – Nur bei Einstellung Codierung 26:2 Vorrang für Speicher-Wassererwär- 20:8. mer 2 ohne Pendelbeheizung –...

  • Seite 55: Gruppe

    Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Parameter Heizkreispumpe Adresse A3:... „Ein“ „Aus“ ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° ° °...
  • Seite 56 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A6:36 Erweiterte Sparschaltung nicht ak- A6:5 Erweiterte Sparschaltung aktiv; d. h. tiv (nur bei Regelung für witte- bei einem variabel einstellbaren rungsgeführten Betrieb) A6:35 Wert von 5 bis 35 °C zuzüglich 1 °C werden Brenner und Heizkreis- pumpe ausgeschaltet und der Mi- scher wird zugefahren.
  • Seite 57 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Parameter Adresse Mit Heizkreispumpenlogik-Funktion: b5:... Heizkreispumpe „Aus“ Heizkreispumpe „Ein“ + 5 K < RT + 4 K > Soll Soll + 4 K < RT + 3 K > Soll Soll + 3 K <...
  • Seite 58 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung d8:2 Betriebsprogramm-Umschaltung über Eingang DE2 an der Erweite- rung EA1 d8:3 Betriebsprogramm-Umschaltung über Eingang DE3 an der Erweite- rung EA1 E1:1 Nicht verstellen! E2:50 Mit Fernbedienung: Keine Anzei- E2:0 Anzeigekorrektur –...
  • Seite 59 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung F7:25 Interne Umwälzpumpe ist in F7:0 Interne Umwälzpumpe in Betriebsart Betriebsart „Abschaltbetrieb“ dau- „Abschaltbetrieb“ dauernd ausge- ernd eingeschaltet (nur bei Rege- schaltet lung für angehobenen Betrieb) F7:1 Interne Umwälzpumpe in Betriebsart „Abschaltbetrieb“...

  • Seite 60: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Ebene aufrufen Regelung für witterungsgeführten Betrieb OK und gleichzeitig ca. 4 s lang drücken. å Übersicht Service-Menü Service Allgemein Diagnose Heizkreis 1 Heizkreis 2 Aktorentest Heizkreis 3 Warmwasser Codierebene 1 Solar Kurzabfrage Codierebene 2 Daten zurücksetzen Fehlerhistorie Teilnehmer-Check Servicefunktionen Service-Pin...

  • Seite 61: Diagnose

    Diagnose und Serviceabfragen Diagnose Betriebsdaten abfragen Regelung für witterungsgeführten Betrieb: Hinweis ■ Betriebsdaten können in sechs Bereichen abgefragt Es werden nur angeschlossene Sensoren angezeigt. werden. Siehe „Diagnose“ in der Übersicht Service- Im Fehlerfall erscheint „- - -“. Menü. Betriebsdaten zu Heizkreisen mit Mischer und Solar können nur abgefragt werden, wenn die Komponen- ten in der Anlage vorhanden sind.
  • Seite 62 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Bedeutung der jeweiligen Werte in den einzelnen Zeilen und Feldern siehe folgende Tabelle: Zeile (Kurzab- Feld frage) Anlagenschema 01 bis 10 Softwarestand Softwarestand Regelung Bedieneinheit Revisionsstand Gerät Gerätekennung ZE-ID Anzahl KM-BUS-Teilnehmer Softwarestand Solarregelungs- modul SM1 Softwarestand Revisionsstand Gasfeuerungs- Gasfeuerungsautomat...
  • Seite 63 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Zeile (Kurzab- Feld frage) Heizkreispumpe Heizkreis A1/HK1(interne Umwälzpum- Drehzahlgere- Software- gelte Pumpe stand dreh- 0: Ohne zahlgeregelte 1: Wilo Pumpe 2: Grundfos 0: Keine dreh- 3: Ascoli zahlgeregelte Pumpe Software- Software- stand stand Mischerer- Mischerer- weiterung weiterung Heizkreis M2...

  • Seite 64: Ausgänge Prüfen (Aktorentest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Kurzabfrage Displayanzeige Drehzahlgere- Softwarestand gelte Pumpe drehzahlgere- 1: Wilo gelte Pumpe 2: Grundfos 0: Keine dreh- 3: Ascoli zahlgeregelte Pumpe Softwarestand Softwarestand Solarregelungs- Gasfeuerungsautomat modul, Typ SM1 Einstellung Co- Interne Angaben zur Kalibrierung dierung 53 Erweiterung AM1 Softwarestand Konfiguration...
  • Seite 65 Diagnose und Serviceabfragen Ausgänge prüfen (Aktorentest) (Fortsetzung) Folgende Relaisausgänge können je nach Anlagenausstattung angesteuert werden: Anzeige Erklärung Alle Aktoren Alle Aktoren sind ausgeschaltet Grundlast Brenner wird mit min. Leistung betrieben, interne Pumpe ist eingeschaltet Volllast Brenner wird mit max. Leistung betrieben, interne Pumpe ist eingeschaltet Ausgang Intern Interner Ausgang (int.
  • Seite 66 Diagnose und Serviceabfragen Ausgänge prüfen (Aktorentest) (Fortsetzung) Anzeige Erklärung Ausgang Solarkreispumpe am Solarregelungsmodul SM1 auf min. Drehzahl geschaltet Ausgang Solarkreispumpe am Solarregelungsmodul SM1 auf max. Drehzahl geschaltet Ausgang am Solarregelungsmodul SM1 aktiv Kontakt P - S an Stecker der Erweiterung EA1 geschlossen Ausgang A1 an der Erweiterung AM1 aktiv Ausgang A2 an der Erweiterung AM1 aktiv Interner Ausgang...

  • Seite 67: Störungsbehebung

    Störungsbehebung Störungsanzeige Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Störungsanzeige Bei einer Störung blinkt die rote Störanzeige . Im Bei einer Störung blinkt die rote Störanzeige . Im Dis- Display blinkt „ “ und „Störung“ wird angezeigt. play der Bedieneinheit blinkt der 2-stellige Störungs- Mit OK wird der Störungscode angezeigt, bei einigen code und (je nach Art der Störung) „...

  • Seite 68: Störungscodes

    Störungsbehebung Störungsanzeige (Fortsetzung) Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Störungscodes aus Störungsspeicher auslesen (Fehlerhistorie): Service-Menü Service-Menü 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. „Fehlerhistorie“ 2.
  • Seite 69 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Mischer wird zuge- Kurzschluss Vor- Vorlauftemperatursensor fahren lauftemperatursen- prüfen sor Heizkreis 2 (mit Mischer) Mischer wird zuge- Kurzschluss Vor- Vorlauftemperatursensor fahren lauftemperatursen- prüfen sor Heizkreis 3 (mit Mischer) Mischer wird zuge- Unterbrechung...
  • Seite 70 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Keine Warmwasser- Unterbrechung Temperatursensor & bereitung Kollektortempera- Solarregelungsmodul tursensor oder Sensor an der Vitosolic prüfen. Regelbetrieb Unterbrechung Temperatursensor an An- Speichertempera- schluss S3 an der tursensor Vitosolic 100 prüfen.
  • Seite 71 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb ohne Kommunikations- Anschlüsse, Leitung, Fernbedienung fehler Fernbedie- Codieradresse „A0“ und nung Vitotrol Heiz- Einstellung der Fernbe- kreis 2 (mit Mi- dienung prüfen (siehe scher) Seite 92). Bei Funk-Fernbedienun- gen: Verbindung prüfen, Fernbedienung in die Nä-...
  • Seite 72 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb Eingang DE2 an Fehler am betroffenen Erweiterung EA1 Gerät beseitigen meldet Störung Regelbetrieb Eingang DE3 an Fehler am betroffenen Erweiterung EA1 Gerät beseitigen meldet Störung Regelbetrieb ohne Kurzschluss Raum- Raumtemperatursensor...
  • Seite 73 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner auf Störung Flammensignal ist Ionisationselektrode, Zün- nicht vorhanden. dung, Zündbaustein, Zündelektroden, Verbin- dungsleitung, Gasdruck und Gaskombiregler prü- fen, Ionisationsstrom messen. Entriegelungstaste R be- tätigen. Brenner auf Störung Brennstoffventil Gaskombiregler prüfen.

  • Seite 74: Instandsetzung

    Störungsbehebung Instandsetzung Plattenwärmetauscher prüfen 1. Heizkessel heizwasser- und trinkwasserseitig absperren und entleeren. 2. Seitliche Verschlüsse lösen und Regelung nach vorn klappen. 3. Schrauben lösen und Plattenwärmetauscher nach vorn herausziehen. 4. Trinkwasserseitige Anschlüsse auf Verkalkung prü- fen, ggf. Plattenwärmetauscher austauschen. 5. Heizwasserseitige Anschlüsse auf Verschmutzung prüfen, ggf.

  • Seite 75: Kesseltemperatursensor, Speichertemperatursensor (Nur Bei Gas-Umlaufwasserheizer) Oder Vorlauftemperatursensor Für Hydraulische Weiche Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Widerstand des Außentemperatursensors zwischen „X3.1“ und „X3.2“ am abgezogenen Stecker mes- sen und mit Kennlinie vergleichen. 3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen. 4. Je nach Messergebnis Leitung oder Außentempe- ratursensor austauschen.

  • Seite 76: Auslauftemperatursensor Prüfen (Nur Bei Gas-Kombiwasserheizer)

    Störungsbehebung Instandsetzung (Fortsetzung) 2. Gemessenen Widerstand der Sensoren mit Kennli- nie vergleichen. 3. Bei starker Abweichung Sensor austauschen. Gefahr Kesseltemperatursensor sitzt direkt im Heiz- wasser (Verbrühungsgefahr). Vor Sensorwechsel Heizkessel entleeren. 10 30 50 70 90 110 Temperatur in °C Abb. 28 Sensortyp: NTC 10 k Ω...

  • Seite 77: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor prüfen 1. Stecker des Abgastemperatursensors abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. Hinweis Funktionsprüfung der Abgasüberwachungseinrich- tung siehe Seite 22. Abb. 31 Abgastemperatursensor 10 30 50 70 90 110 Temperatur in °C Abb.

  • Seite 78: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Abb. 33 Temperaturbegrenzer 1. Leitungen des Temperaturbegrenzers abziehen. 4. Neuen Temperaturbegrenzer mit Wärmeleitpaste bestreichen und einbauen. 2. Durchgang des Temperaturbegrenzers mit einem Multimeter prüfen. 5. Nach Inbetriebnahme Entriegelungstaste R an der Regelung drücken. 3. Defekten Temperaturbegrenzer ausbauen. Sicherung prüfen Abb.

  • Seite 79: Erweiterungssatz Mischer

    Störungsbehebung Instandsetzung (Fortsetzung) Erweiterungssatz Mischer Einstellung Drehschalter S1 prüfen Hinweis Der Mischer-Motor kann auch über den Aktorentest in Der Drehschalter auf der Leiterplatte des Erweite- Bewegung gesetzt werden (siehe Kapitel „Ausgänge rungssatzes definiert die Zuordnung zum jeweiligen prüfen“). Heizkreis. Während des Eigentests die Drehrichtung des Mischer-Motors beobachten.

  • Seite 80: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) Vitotronic 200-H prüfen (Zubehör) Die Vitotronic 200-H ist über die LON-Verbindungslei- tung mit der Regelung verbunden. Zur Prüfung der Verbindung Teilnehmer-Check an der Regelung des Heizkessels durchführen (siehe Seite 30).

  • Seite 81: Funktionsbeschreibung

    Funktionsbeschreibung Regelung für angehobenen Betrieb °C Abb. 37 Heizbetrieb Bei Anforderung durch den Raumthermostaten wird im Die Kesselwassertemperatur wird durch den elektron- Programm „Heizen und Warmwasser“ der eingestellte ischen Temperaturwächter im Gasfeuerungsautomaten Kesselwassertemperatur-Sollwert gehalten. auf 85 C begrenzt. ° Falls keine Anforderung vorliegt, wird die Kesselwas- Einstellbereich der Vorlauftemperatur: 40 bis 76 °...

  • Seite 82: Regelung Für Witterungsgeführten Betrieb

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb 21°C 14°C Kesseltemperatur 48°C Abb. 38 Heizbetrieb Die Regelung ermittelt den Kesselwassertemperatur- Der Gasfeuerungsautomat ermittelt aus Kesselwasser- Sollwert in Abhängigkeit von der Außentemperatur temperatur-Soll- und -Istwert den Modulationsgrad und oder der Raumtemperatur (bei Anschluss einer raum- steuert dementsprechend den Brenner.

  • Seite 83: Erweiterungen Für Externe Anschlüsse (Zubehör)

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) Interne Erweiterung H1 Abb. 39 Die interne Erweiterung wird in das Regelungsge- ■ Heizkreispumpe für Heizkreis ohne Mischer (Codie- häuse eingebaut. An den Relaisausgang können rung „53:2“) folgende Funktionen alternativ angeschlossen werden. Umwälzpumpe zur Speicherbeheizung (Codierung ■...

  • Seite 84: Erweiterung Am1

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Erweiterung AM1 Abb. 40 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heizkessels ausgewählt. An Anschluss A1 und A2 kann je eine der folgenden Umwälzpumpen angeschlossen werden: ■...

  • Seite 85: Erweiterung Ea1

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Funktionszuordnung Funktion Codierung (Gruppe „Allgemein“) Ausgang A1 Ausgang A2 Trinkwasserzirkulationspumpe 33:0 34:0 (Auslieferungszustand) Heizkreispumpe 33:1 (Auslieferungszustand) 34:1 sÖ Umwälzpumpe zur Speicherbeheizung 33:2 34:2 Erweiterung EA1 Abb. 41 Sicherung Netzanschluss für weiteres Zubehör fÖ Digitaler Eingang 1 Digitaler Eingang 2 Digitaler Eingang 3...
  • Seite 86 Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Sammelstörmeldung/Zubringerpumpe/Trink- wasserzirkulationspumpe (potenzialfrei) Trinkwasserzirkulationspumpen mit eigenstän- ∼ digen Funktionen direkt an 230 V anschlie- ßen. KM-BUS Digitale Dateneingänge DE1 bis DE3 Die Wirkung auf eine Umwälzpumpe zur Speicherbe- heizung wird in Codieradresse 5E in Gruppe „Warm- Folgende Funktionen können alternativ angeschlossen wasser“...

  • Seite 87: Regelungsfunktionen

    Funktionsbeschreibung Erweiterungen für externe Anschlüsse (Zubehör) (Fortsetzung) Funktionszuordnung Die Funktion des Ausgangs wird über Codier- adresse „36“ in Gruppe „Allgemein“ an der Regelung des Heizkessels ausgewählt. Regelungsfunktionen Externe Betriebsprogramm-Umschaltung Die Funktion „Externe Betriebsprogramm-Umschal- Die Funktion wird über folgende Codieradressen in tung“...

  • Seite 88: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Sperren Die Funktionen „Externes Sperren“ und „Externes Die Funktion wird über folgende Codieradressen in Sperren und Störmeldeeingang“ werden über die Gruppe „Allgemein“ ausgewählt: Erweiterung EA1 realisiert. An der Erweiterung EA1 stehen 3 Eingänge (DE1 bis DE3) zur Verfügung. Externes Sperren Codierung Eingang DE1...

  • Seite 89: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Befüllung bei eingeschalteter Regelung Wenn die Funktion aktiviert wird, geht der Brenner außer Betrieb. Nach 20 min wird das Programm auto- Falls die Anlage bei eingeschalteter Regelung befüllt matisch inaktiv. werden soll, wird das Umschaltventil im Befüllungspro- gramm in Mittelstellung gefahren, und die Pumpe ein- geschaltet.

  • Seite 90: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 4: Codierung „F1:4“ Tage Abb. 45 Temperaturprofil 5: Codierung „F1:5“ Tage Abb. 46 Temperaturprofil 6: Codierung „F1:6“ Tage Abb. 47 Endet nach 21 Tagen Temperaturprofil 7: Codierung „F1:15“ Tage Abb. 48 Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Codier-...

  • Seite 91: Verkürzung Der Aufheizzeit

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Außentemperatur in °C Abb. 49 Heizkennlinie für Betrieb mit normaler Raumtem- peratur Heizkennlinie für Betrieb mit reduzierter Raumtem- peratur Verkürzung der Aufheizzeit Beim Übergang vom Betrieb mit reduzierter Raumtem- Der Wert und die Zeitdauer für die zusätzliche Erhö- peratur in den Betrieb mit normaler Raumtemperatur hung des Kesselwasser- oder Vorlauftemperatur-Soll- wird die Kesselwasser- oder Vorlauftemperatur ent-...

  • Seite 92: Zuordnung Der Heizkreise An Der Fernbedienung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Uhrzeit Abb. 50 Beginn des Betriebs mit normaler Raumtemperatur Kesselwasser- oder Vorlauftemperatur-Sollwert entsprechend eingestellter Heizkennlinie Kesselwasser- oder Vorlauftemperatur-Sollwert entsprechend Codieradresse „FA“: 50 °C + 20 % = 60 °C Zeitdauer des Betriebs mit erhöhtem Kesselwas- ser- oder Vorlauftemperatur-Sollwert entsprechend Codieradresse „Fb“: 60 min...

  • Seite 93: Schemen

    Schemen Anschluss- und Verdrahtungsschema Interne Anschlüsse – Abb. 51 X... Elektrische Schnittstellen Temperaturbegrenzer Kesseltemperatursensor Zündeinheit § Auslauftemperatursensor (nur bei Gas-Kombi- Wasserschalter (nur bei Gas-Kombiwasserheizer) wasserheizer) Abgastemperatursensor Ionisationselektrode Modulationsspule a:Ö Schrittmotor für Umschaltventil dÖ...

  • Seite 94: Anschluss- Und Verdrahtungsschema - Externe Anschlüsse

    Schemen Anschluss- und Verdrahtungsschema Externe Anschlüsse – Abb. 52 A1 Grundleiterplatte S2 Entriegelungstaste A2 Schaltnetzteil Außentemperatursensor A3 Optolink Vorlauftemperatursensor hydraulische Weiche A4 Gasfeuerungsautomat Speichertemperatursensor A5 Bedienteil Interne Umwälzpumpe sÖ A6 Codierstecker Gasmagnetventil A7 Anschlussadapter Netzanschluss fÖ A8 Kommunikationsmodul LON Netzanschluss Zubehör und Vitotrol 100 A9 Interne Erweiterung H1 oder H2 (Zubehör) Gasdruckwächter X...

  • Seite 95: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus der Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste)

  • Seite 96: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen Abb. 53 Typenschild Baugruppe Regelung Baugruppe Rahmen Baugruppe Hydraulik Baugruppe Wärmezelle mit Aqua-Platine mit Brenner Sonstige...
  • Seite 97 Einzelteillisten Übersicht der Baugruppen...

  • Seite 98: Baugruppe Rahmen

    Einzelteillisten Baugruppe Rahmen 0001 0006 0001 0002 0002 0004 0003 0010 0009 0007 0008 0005 Abb. 54...
  • Seite 99 Einzelteillisten Baugruppe Rahmen (Fortsetzung) Pos. Einzelteil 0001 Befestigungsclip (2 Stück) 0002 Schriftzug Viessmann 0003 Spritzschutz 0004 Leitungshalter (5 Stück) 0005 Blechschraube ST 4,8 x 63 (5 Stück) 0006 Vorderblech 0007 Regelungsträger 0008 Zugriffschutz 0009 Schraube Ejot M 4 x 11 (5 Stück) 0010 Zündgerät ZAG 2XV 01/10...

  • Seite 100: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Wärmezelle 0015 0001 0015 0008 0015 0015 0003 0010 0010 0015 0011 0009 0007 0006 0005 0015 0016 0004 0015 0006 0017 0015 0002 0015 0012 0002 0013 0014 Abb. 55...
  • Seite 101 Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) Pos. Einzelteil 0001 Temperatursensor NTC 0002 Schauglas 0003 Temperatursensor 0004 Brennraumdämmung vorn RLA 0005 Brennraumdämmung hinten RLA 0006 Brennraumdämmung seitlich RLA 0007 Abgaswärmetauscher 0008 Strömungssicherung 0009 Thermoschalter 0010 Clip 8 (5 Stück) 0011 Furchschraube M 3 x 5 (5 Stück) 0012 Gasverteilerrohr EG-E 0013...

  • Seite 102: Baugruppe Brenner

    Einzelteillisten Baugruppe Brenner 0003 0011 0013 0005 0006 0011 0013 0011 0013 0011 0011 0002 0004 0002 0003 0005 0006 0011 0013 0014 0013 0014 0009 0008 0001 0008 0015 0008 0007 0008 0010 0012 0010 0012 Abb. 56...
  • Seite 103 Einzelteillisten Baugruppe Brenner (Fortsetzung) Pos. Einzelteil 0001 Gaskombiregler 0002 Flachstecker (10 Stück) 0003 Flammenhalterahmen 0004 Brenner BNOX 0005 Ionisationselektrode 0006 Zündelektrode 0007 Gasanschlussrohr 0008 Dichtung A 17 x 24 x 2 (5 Stück) 0009 Dichtung A 11,5 x 18,5 x 2 (5 Stück) 0010 Halteclip Gasanschlussrohr 0011...

  • Seite 104: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik 0001 0012 0002 0007 0008 0008 0007 0002 0003 0008 0004 0013 0013 0006 0011 0009 0014 0010 0005 0009 Abb. 57...
  • Seite 105 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) Pos. Einzelteil 0001 Schnellentlüfter G 3/8 0002 Satz Steckverbindersicherungen (2 Stück) 0003 Membran-Druckausdehnungsgefäß CRF10 0004 Anschlussrohr Abgaswärmetauscher 0005 Überströmleitung mit Sicherheitsventil 0006 O-Ring 20,63 x 2,62 (5 Stück) 0007 O-Ring 17,86 x 2,62 (5 Stück) 0008 Dichtung A 11,5 x 18,5 x 2 (5 Stück) 0009 Clip...

  • Seite 106: Baugruppe Aqua-Platine Umlauf

    Einzelteillisten Baugruppe Aqua-Platine Umlauf 0006 0004 0003 0001 0005 0002 Abb. 58...
  • Seite 107 Einzelteillisten Baugruppe Aqua-Platine Umlauf (Fortsetzung) Pos. Einzelteil 0001 Umwälzpumpenmotor VIUPM2 50 0001 Umwälzpumpenmotor VIUPM2 70 0002 Linear-Schrittmotor 0003 O-Ring 17,86 x 2,62 (5 Stück) 0004 Sicherungsnadel 18 (5 Stück) 0005 Schraube 50 x 14 (5 Stück) 0006 Rohrclip...

  • Seite 108: Baugruppe Aqua-Platine Kombi

    Einzelteillisten Baugruppe Aqua-Platine Kombi 0004 0003 0010 0009 0010 0015 0011 0013 0008 0007 0015 0003 0014 0007 0012 0011 0012 0002 0005 0001 Abb. 59...
  • Seite 109 Einzelteillisten Baugruppe Aqua-Platine Kombi (Fortsetzung) Pos. Einzelteil 0001 Umwälzpumpenmotor VIUPM2 50 0001 Umwälzpumpenmotor VIUPM2 70 0002 Linear-Schrittmotor 0003 O-Ring 17,86 x 2,62 (5 Stück) 0004 Sicherungsnadel 18 (5 Stück) 0005 Schraube 50 x 14 (5 Stück) 0007 Reed Sensor 0008 Wassermengenregler 6 l 0008 Wassermengenregler 8 l...

  • Seite 110: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0013 0002 0005 0003 0015 0001 0015 0005 0014 0006 0004 0015 0016 0007 0010 0011 0012 0017 0018 0019 Abb. 60...
  • Seite 111 Einzelteillisten Baugruppe Regelung (Fortsetzung) Pos. Einzelteil 0001 Regelung VBC120-A10.101 0002 Gehäuse Rückwand 0003 Codierstecker 23C6:0301 0004 Sicherung T 6,3 A 250 V (10 Stück) 0005 Sicherungsgriff 0006 Vitotronic 100 HC1A 0007 Vitotronic 200 HO1B 0010 Leitungsbaum X8/X9 0011 Leitungsbaum Hilfserde/Zündbaustein 0012 Anschlussleitung Schrittmotor 0013...

  • Seite 112: Baugruppe Sonstige

    Einzelteillisten Baugruppe Sonstige 0001 0002 0007 0003 0006 0004 0005 Abb. 61...
  • Seite 113 Einzelteillisten Baugruppe Sonstige (Fortsetzung) Pos. Einzelteil 0001 Sprühdosenlack Vitoweiss 150 ml 0002 Lackstift Vitoweiss 0003 Serviceanleitung 0004 Bedienungsanleitung Vitotronic 200 HO1B 0005 Bedienungsanleitung Vitotronic 100 HC1B 0006 Montageanleitung 0007 Spezial-Schmierfett...

  • Seite 114: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme durch Ruhedruck mbar max. 57,5 max. 5,75 Anschlussdruck (Fließdruck) Erdgas E und LL mbar 17-25 1,7-2,5 Erdgas H Flüssiggas P mbar 42,5-57,5 4,25-57,5 Gasart ankreuzen Kohlendioxidgehalt CO bei unterer Wärmeleistung Vol.-% ■...

  • Seite 115: Technische Daten

    Technische Daten Technische Daten Gas-Heizkessel, Art B , Kategorie 11BS 2ELL3P 2H3P 2E3P Nenn-Wärmeleis- 10,5 tung Nenn-Wärmebelas- 12,1 12,5 13,7 17,0 20,2 23,5 26,7 tung Anschlusswerte be- zogen auf die max. Belastung Erdgas E 1,28 1,32 1,45 1,80 2,13 2,49 2,83 l/min Erdgas LL...

  • Seite 116: Endgültige Außerbetriebnahme Und Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 117: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Funktionsablauf............12 Abgas-Emissionsmessung.........21 Funktionsbeschreibungen.......... 81 Abgasüberwachungseinrichtung........ 22 Abgasüberwachungssensor........77 Abgaswärmetauscher..........18 Gasanschlussdruck............13 Aktorentest..............64 Gasart Anhebung der reduzierten Raumtemperatur....90 – prüfen..............11 Anlage füllen..............9 – umstellen..............11 Anlagenausführung............ 24 Gaskombiregler ............12 Anlagendruck............... 9 Anlagenschema............24 Anschlussdruck............13 Heizbetrieb............81, 82 Anschluss-Schemen..........
  • Seite 118 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Relaistest..............64 Ruhedruck..............13 Uhrzeit einstellen............10 Untere Wärmeleistung......... 14, 21 Schaltplan..............93 Schema..............24 Verkürzung der Aufheizzeit........91 Serviceebene aufrufen..........60 Verringerung der Aufheizleistung....... 90 Service-Menü aufrufen..........60 Vitotronic 200-H............80 Sicherheitskette ............77 Vorlauftemperatursensor..........75 Sicherung..............78 Speichertemperatursensor.........75 Sprachumstellung............10 Warmwasserbereitung.........
