fonctionnement, une notification est envoyée au moyen d'un contact sans potentiel. L'état actuel des
appareils peut être lu à l'aide de Modbus.
Voir le schéma de connexion 4.4 pour les connexions spécifiques à cette application.

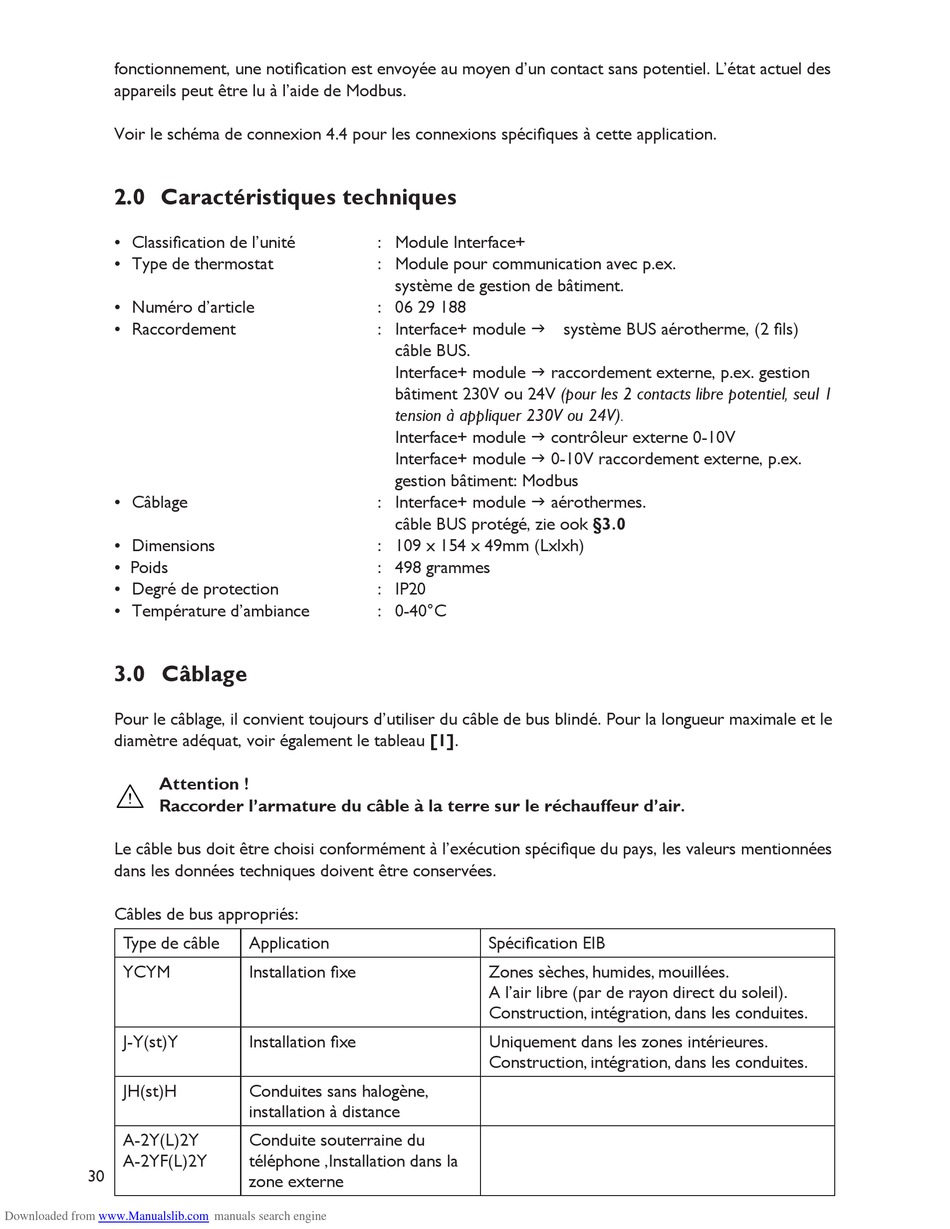

2.0 Caractéristiques techniques
• Classification de l'unité
• Type de thermostat
• Numéro d'article
• Raccordement
• Câblage
• Dimensions
• Poids
• Degré de protection
• Température d'ambiance
3.0 Câblage
Pour le câblage, il convient toujours d'utiliser du câble de bus blindé. Pour la longueur maximale et le
diamètre adéquat, voir également le tableau [1].
Attention !
Raccorder l'armature du câble à la terre sur le réchauffeur d'air.
Le câble bus doit être choisi conformément à l'exécution spécifique du pays, les valeurs mentionnées
dans les données techniques doivent être conservées.
Câbles de bus appropriés:
Type de câble
YCYM
J-Y(st)Y
JH(st)H
A-2Y(L)2Y
A-2YF(L)2Y
30
Downloaded from
www.Manualslib.com
: Module Interface+
: Module pour communication avec p.ex.
: 06 29 188
: Interface+ module g système BUS aérotherme, (2 fils)
: Interface+ module g aérothermes.
: 109 x 154 x 49mm (Lxlxh)
: 498 grammes
: IP20
: 0-40°C
Application
Installation fixe
Installation fixe
Conduites sans halogène,
installation à distance
Conduite souterraine du
téléphone ,Installation dans la
zone externe
manuals search engine
système de gestion de bâtiment.
câble BUS.
Interface+ module g raccordement externe, p.ex. gestion
bâtiment 230V ou 24V (pour les 2 contacts libre potentiel, seul 1
tension à appliquer 230V ou 24V).
Interface+ module g contrôleur externe 0-10V
Interface+ module g 0-10V raccordement externe, p.ex.
gestion bâtiment: Modbus
câble BUS protégé, zie ook §3.0
Spécification EIB
Zones sèches, humides, mouillées.
A l'air libre (par de rayon direct du soleil).
Construction, intégration, dans les conduites.
Uniquement dans les zones intérieures.
Construction, intégration, dans les conduites.
