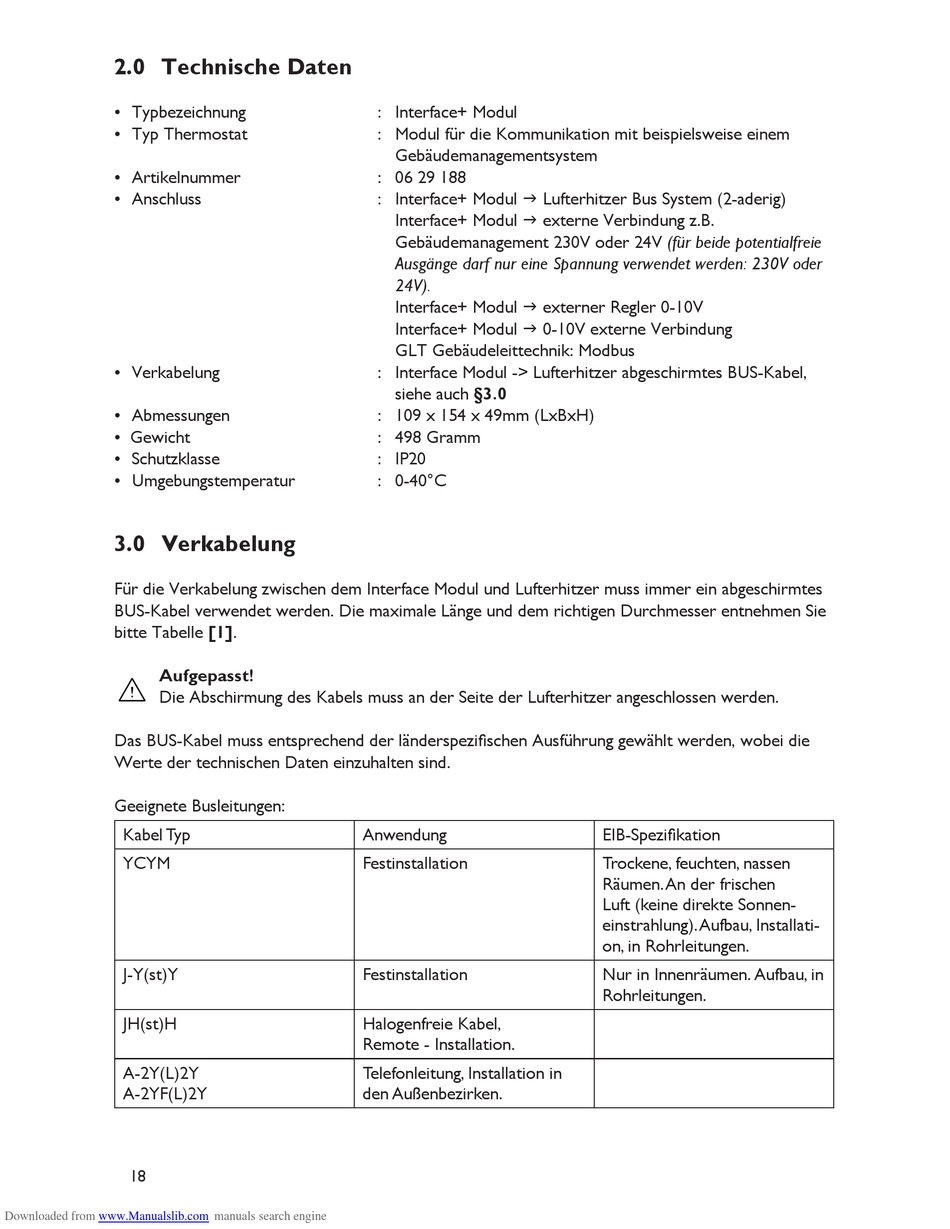

2.0 Technische Daten

• Typbezeichnung
• Typ Thermostat
• Artikelnummer
• Anschluss

• Verkabelung

• Abmessungen
• Gewicht
• Schutzklasse
• Umgebungstemperatur
3.0 Verkabelung
Für die Verkabelung zwischen dem Interface Modul und Lufterhitzer muss immer ein abgeschirmtes
BUS-Kabel verwendet werden. Die maximale Länge und dem richtigen Durchmesser entnehmen Sie
bitte Tabelle [1].
Aufgepasst!
Die Abschirmung des Kabels muss an der Seite der Lufterhitzer angeschlossen werden.
Das BUS-Kabel muss entsprechend der länderspezifischen Ausführung gewählt werden, wobei die
Werte der technischen Daten einzuhalten sind.
Geeignete Busleitungen:
Kabel Typ
YCYM
J-Y(st)Y
JH(st)H
A-2Y(L)2Y
A-2YF(L)2Y
18
Downloaded from www.Manualslib.com
: Interface+ Modul
: Modul für die Kommunikation mit beispielsweise einem
: 06 29 188
: Interface+ Modul g Lufterhitzer Bus System (2-aderig)
: Interface Modul -> Lufterhitzer abgeschirmtes BUS-Kabel,
: 109 x 154 x 49mm (LxBxH)
: 498 Gramm
: IP20
: 0-40°C
Anwendung
Festinstallation
Festinstallation
Halogenfreie Kabel,
Remote - Installation.
Telefonleitung, Installation in
den Außenbezirken.
manuals search engine
Gebäudemanagementsystem
Interface+ Modul g externe Verbindung z.B.
Gebäudemanagement 230V oder 24V (für beide potentialfreie
Ausgänge darf nur eine Spannung verwendet werden: 230V oder
24V).
Interface+ Modul g externer Regler 0-10V
Interface+ Modul g 0-10V externe Verbindung
GLT Gebäudeleittechnik: Modbus
siehe auch §3.0
EIB-Spezifikation
Trockene, feuchten, nassen
Räumen. An der frischen
Luft (keine direkte Sonnen-
einstrahlung). Aufbau, Installati-
on, in Rohrleitungen.
Nur in Innenräumen. Aufbau, in
Rohrleitungen.
