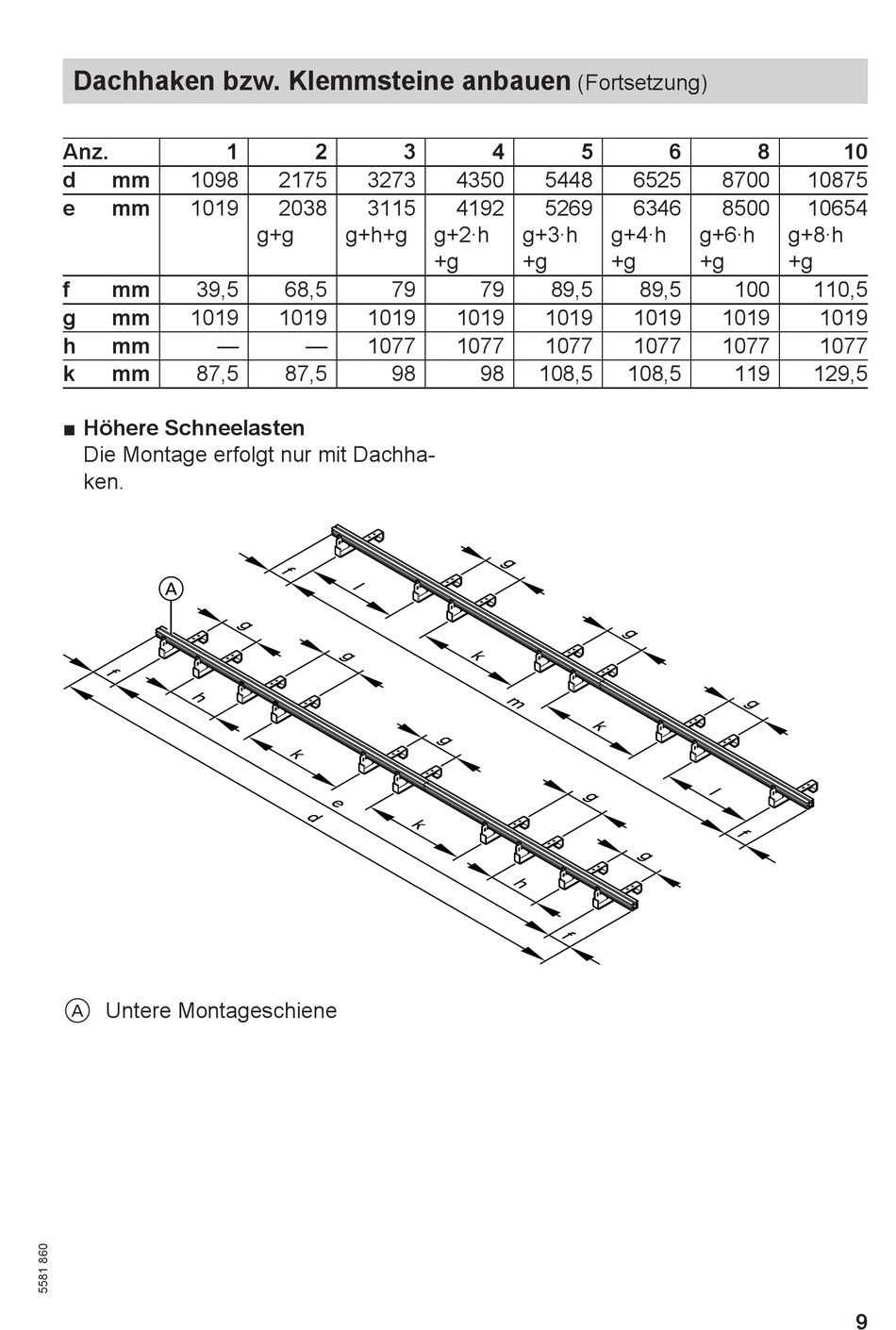

Viessmann Vitosol-F Typ SV Montageanleitung Seite 9

Dachhaken bzw. Klemmsteine anbauen
Anz. 1
d mm 1098
e mm 1019
f mm 39,5
g mm 1019
h mm —
k mm 87,5
■ Höhere Schneelasten
Die Montage erfolgt nur mit Dachha-
ken.
A Untere Montageschiene
2 3
2175 3273
2038 3115
g+g g+h+g
68,5 79
1019 1019
— 1077
87,5 98
(Fortsetzung)
4 5
4350 5448
4192 5269
g+2·h g+3·h
+g +g
79 89,5
1019 1019
1077 1077
98 108,5
6 8
6525 8700
6346 8500
g+4·h g+6·h
+g +g
89,5 100
1019 1019
1077 1077
108,5 119
10
10875
10654
g+8·h
+g
110,5
1019
1077
129,5
9
