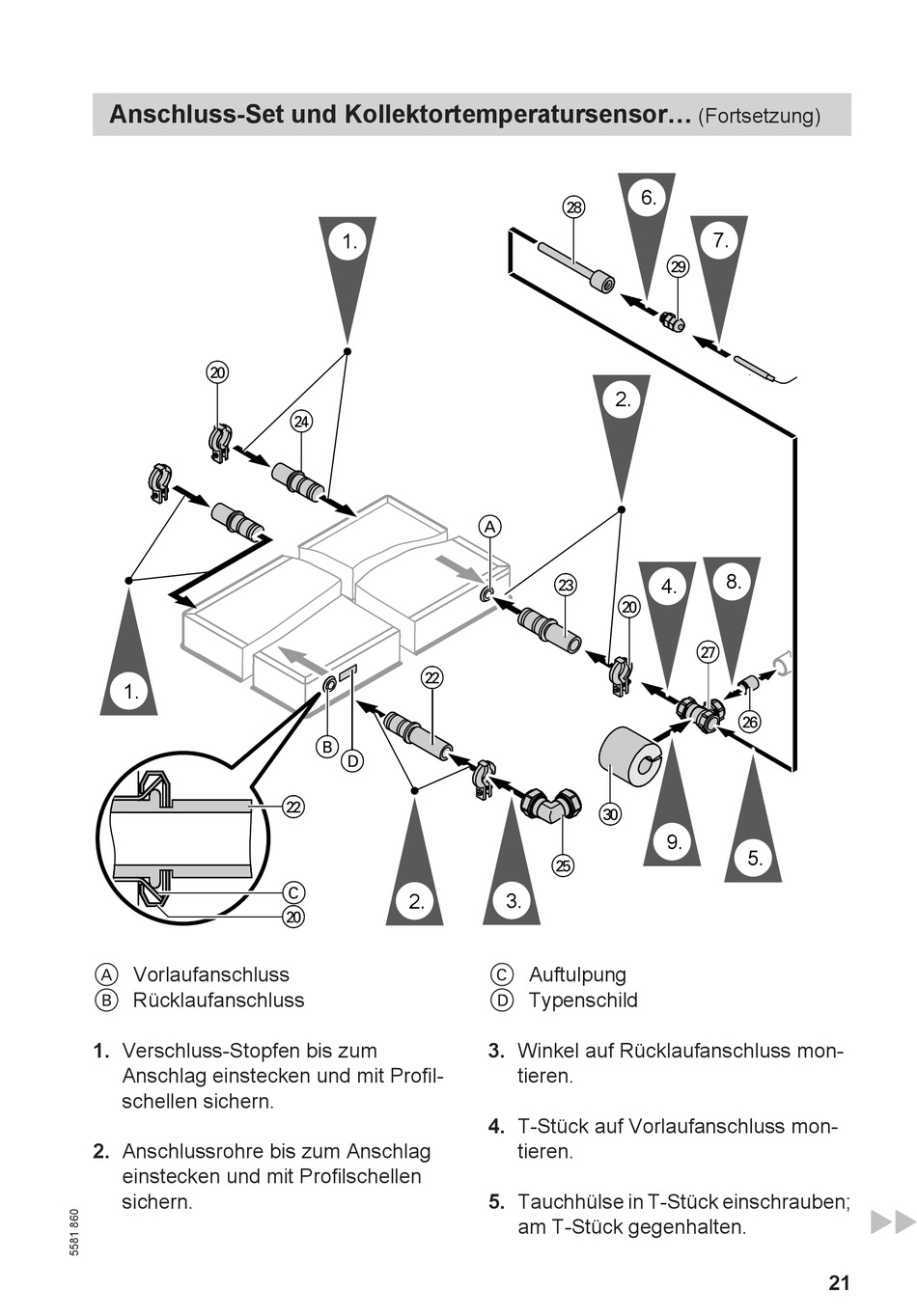

Anschluss-Set und Kollektortemperatursensor...
wP
1.
A Vorlaufanschluss
B Rücklaufanschluss
1. Verschluss-Stopfen bis zum
Anschlag einstecken und mit Profil-
schellen sichern.
2. Anschlussrohre bis zum Anschlag
einstecken und mit Profilschellen
sichern.
1.
wR
wW
B
D
wW
C
2.
wP
6.
wI
2.
A
wE
wP
eP
wT
3.
C Auftulpung
D Typenschild
3. Winkel auf Rücklaufanschluss mon-
tieren.
4. T-Stück auf Vorlaufanschluss mon-
tieren.
5. Tauchhülse in T-Stück einschrauben;
am T-Stück gegenhalten.
(Fortsetzung)
7.
wO
8.
4.
wU
wZ
9.
5.
