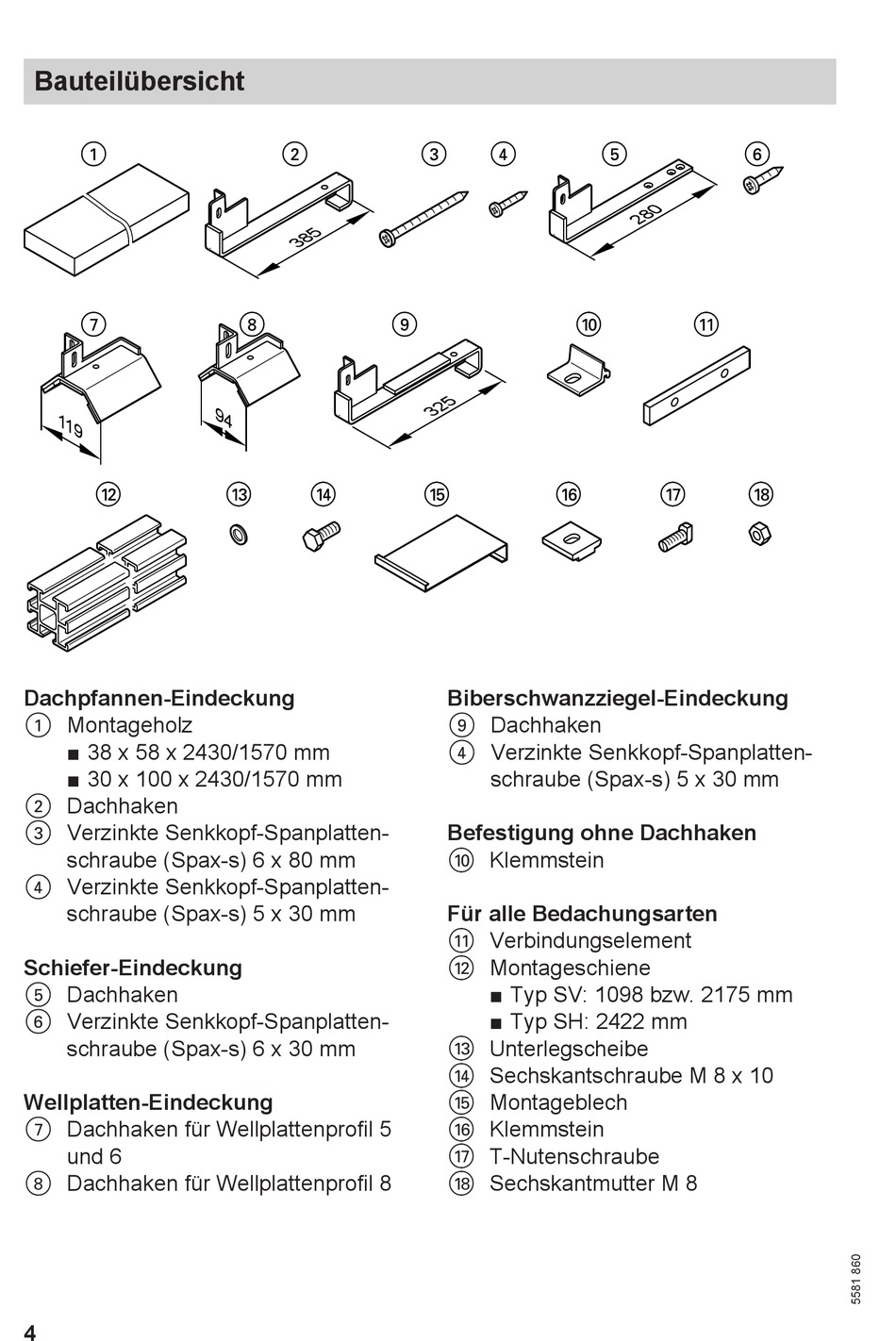

Bauteilübersicht
1 1
9
Dachpfannen-Eindeckung
1 Montageholz
■ 38 x 58 x 2430/1570 mm
■ 30 x 100 x 2430/1570 mm
2 Dachhaken
3 Verzinkte Senkkopf-Spanplatten-
schraube (Spax-s) 6 x 80 mm
4 Verzinkte Senkkopf-Spanplatten-
schraube (Spax-s) 5 x 30 mm
Schiefer-Eindeckung
5 Dachhaken
6 Verzinkte Senkkopf-Spanplatten-
schraube (Spax-s) 6 x 30 mm
Wellplatten-Eindeckung
7 Dachhaken für Wellplattenprofil 5
und 6
8 Dachhaken für Wellplattenprofil 8
4
9 4
Biberschwanzziegel-Eindeckung
9 Dachhaken
4 Verzinkte Senkkopf-Spanplatten-
schraube (Spax-s) 5 x 30 mm
Befestigung ohne Dachhaken
qP Klemmstein
Für alle Bedachungsarten
qQ Verbindungselement
qW Montageschiene
■ Typ SV: 1098 bzw. 2175 mm
■ Typ SH: 2422 mm
qE Unterlegscheibe
qR Sechskantschraube M 8 x 10
qT Montageblech
qZ Klemmstein
qU T-Nutenschraube
qI Sechskantmutter M 8
