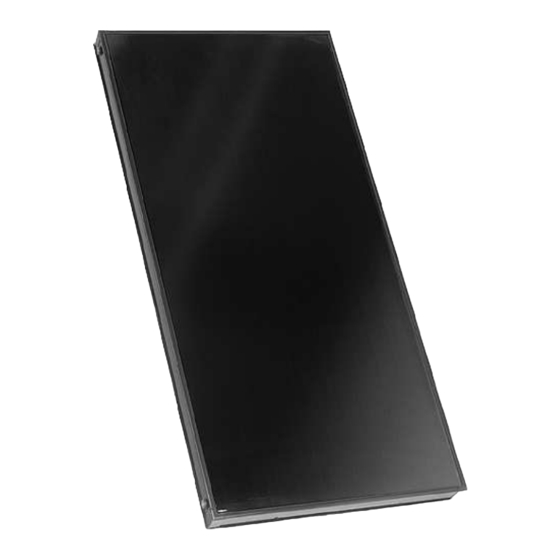

Viessmann Vitosol-F SV Montageanleitung
Vorschau ausblenden
Andere Handbücher für Vitosol-F SV:
- Montageanleitung (52 Seiten) ,
- Montageanleitung für die fachkraft (20 Seiten)
Verwandte Anleitungen für Viessmann Vitosol-F SV
Inhaltszusammenfassung für Viessmann Vitosol-F SV
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für Flachdächer und freistehende Montage Nach Montage entsorgen! 5581 862 5/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, Hinweis die berufsgenossenschaftlichen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Bauteilübersicht..................Kollektorreihenabstand z ermitteln .............. Kollektorstützen montieren, Neigungswinkel einstellen ....... Freistehende Montage auf Unterkonstruktion ..........Freistehende Montage mit Einlegegewichten ..........12 Anschluss-Set und Kollektortemperatursensor montieren......17 Installation....................19 Inbetriebnahme und Einregulierung ............21... -
Seite 4: Montagevorbereitung
Montagevorbereitung Potenzialausgleich und Blitzschutz der Solaranlage Das Rohrleitungssystem des Solar- Der Anschluss der Kollektoranlage an kreises ist im unteren Teil des Gebäu- eine vorhandene oder neu zu erstel- des elektrisch leitend nach VDE zu lende Blitzschutzanlage oder die Her- verbinden. stellung eines örtlichen Potenzialausgleichs darf nur von autorisierten Fachkräften unter... -
Seite 5: Bauteilübersicht
Bauteilübersicht mm b 6 Sechskantmutter M 8 1620 1795 7 Sechskantschraube M 8 x 20 8 Auflageschiene (nur bei Dächern mit Kiesschüttung) 1 Auflagestütze 9 Halteblech 2 Fußstütze qP Klemmstein 3 Stellstütze unten qQ Verbindungsblech 4 Stellstütze oben (2-teilig) qW Verbindungsstrebe 5 Unterlegscheibe 8,4 mm... -
Seite 6: Kollektorreihenabstand Z Ermitteln
Bauteilübersicht (Fortsetzung) Zubehör für ein Kollektorfeld Zubehör für eine Solaranlage qE Verbindungsrohr qO Stützhülse qR Profilschelle qO Klemmringverschraubung Anschluss-Set, bestehend aus: (T-Stück), 22 mm qR Profilschelle wP Tauchhülse qT Anschlussrohr wQ Zugentlastungsverschraubung qZ Verschluss-Stopfen wW Wärmedämmung qU Klemmringverschraubung (Winkel) 22 mm, 90° qI Stützhülse Kollektorreihenabstand z ermitteln Bei Montage mehrerer Kollektoren hintereinander einen Abstand z einhalten. - Seite 7 Kollektorreihenabstand z ermitteln (Fortsetzung) 1. Winkel des Sonnenstands ermit- 2. Maß z berechnen: teln. h = 2380 mm Dieser soll so gewählt werden, = 45° dass die Mittagssonne am 21.12. = 16,5° verschattungsfrei auf die Kollekto- ren treffen kann. In Deutschland liegt dieser Winkel je nach Breitengrad zwischen 12°...
-
Seite 8: Kollektorstützen Montieren, Neigungswinkel Einstellen
Kollektorstützen montieren, Neigungswinkel einstellen 1. Untere Stellstütze mit Fußstütze 2. Obere und untere Stellstütze ent- verschrauben. sprechend dem gewünschten Nei- gungswinkel verschrauben. Freistehende Montage auf Unterkonstruktion 1. Max. auftretende Belastung und 2. Bauseitigen Unterbau rechtwink- Abstand zum Dachrand für bau- lig und in Waage zur Aufstellungs- seitigen Unterbau nach DIN 1055 richtung der Kollektoren... - Seite 9 Freistehende Montage auf Unterkonstruktion (Fortsetzung) mm y 3. Fußstützen (als Bohrschablone nutzen) auf Unterkonstruktion 1920 schrauben.
- Seite 10 Freistehende Montage auf Unterkonstruktion (Fortsetzung) 4. Auf alle Auflagestützen unten 9. Hinweis Haltebleche schrauben, Schrau- Verbindungsrohre dürfen keine ben noch nicht festziehen. Beschädigung aufweisen. Alle Steckverbindungen (O-Ring- 5. Zwischen 2. und 3. Auflagestütze, Dichtung) an den Kollektoren nur 4. und 5. usw. auf die Haltebleche mit dem im Anschluss-Set beilie- Verbindungsblech schrauben.
- Seite 11 Freistehende Montage auf Unterkonstruktion (Fortsetzung) A Kollektoranschluss B Abstandsabkantung C Typenschild...
-
Seite 12: Freistehende Montage Mit Einlegegewichten
Freistehende Montage mit Einlegegewichten 1. Max. auftretende Belastung und 2. Stellfläche von Kies o.ä. frei Abstand zum Dachrand für bau- machen, Fläche mit Bauten- seitigen Unterbau nach DIN 1055 schutzmatten auslegen und beachten. darauf Betonplatten positionieren. mm y 3. Fußstützen (als Bohrschablone nutzen) auf Betonplatten schrau- 1920 ben. - Seite 13 Freistehende Montage mit Einlegegewichten (Fortsetzung) 4. Auf alle Auflagestützen unten 6. Auflageschienen zwischen die Haltebleche schrauben, Schrau- Fußstützen schrauben. ben noch nicht festziehen. Hinweis 5. Zwischen 2. und 3. Auflagestütze, Die vorderen Auflageschienen 4. und 5. usw. auf die Haltebleche können bei Neigungswinkeln von Verbindungsblech schrauben.
- Seite 14 Freistehende Montage mit Einlegegewichten (Fortsetzung) A Einlegegewicht 9. In Verbindungsstreben Bohrun- gen mit 8,5 mm ausführen und Streben miteinander verschrau- ben.
- Seite 15 Freistehende Montage mit Einlegegewichten (Fortsetzung) A Kollektoranschluss B Abstandsabkantung C Typenschild...
- Seite 16 Freistehende Montage mit Einlegegewichten (Fortsetzung) 10. Ersten Kollektor in Haltebleche 12. Nächsten Kollektor vorsichtig an stellen und bis an die Abstands- Abstandsabkantung heran schie- abkantung des Verbindungsble- ben, Verbindungsrohre bis zum ches heran schieben. Anschlag einführen. Bei Montage von einem Kollektor den Abstand vermitteln.
-
Seite 17: Anschluss-Set Und Kollektortemperatursensor Montieren
Freistehende Montage mit Einlegegewichten (Fortsetzung) Typ SH (Berechnungen nach DIN 1055-4 8/1986 und DIN 1055-5 6/1975) Absichern gegen Gleiten Absichern gegen Abhe- Montagehöhe <8 8 20 20 100 <8 8 20 20 100 über Gelände Einzubr. Be- schwerung bei 25° Einzubr. - Seite 18 Anschluss-Set und Kollektortemperatursensor . . . (Fortsetzung) A Vorlaufanschluss C Auftulpung B Rücklaufanschluss D Typenschild 1. Verschluss-Stopfen bis zum 2. Anschlussrohre bis zum Anschlag Anschlag einstecken und mit Profil- einstecken und mit Profilschellen schellen sichern. sichern. 3. Winkel auf Rücklaufanschluss montieren.
-
Seite 19: Installation
Anschluss-Set und Kollektortemperatursensor . . . (Fortsetzung) 4. T-Stück auf Vorlaufanschluss mon- 8. In Rohrleitungen des Solarkreises tieren. Stützhülsen einlegen. Verbindung zwischen Kollektorfeld 5. Tauchhülse in T-Stück einschrau- und Verrohrung des Solarkreises ben; am T-Sück gegenhalten. herstellen. 6. Zugentlastungsverschraubung in 9. - Seite 20 Installation (Fortsetzung) 4. Bei Betrieb ohne Solar-Divicon nur 5. Verbindungen druck- und tempera- Sicherheitsventile einsetzen, die turbeständig ausführen (max. Still- für 120°C und max. 6 bar ausgelegt standstemperatur des Kollektors sind und die Kennbuchstaben S beachten). (Solar) im Bauteilkennzeichen ent- halten.
-
Seite 21: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Serviceanleitung Vitosol-F . - Seite 24 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
