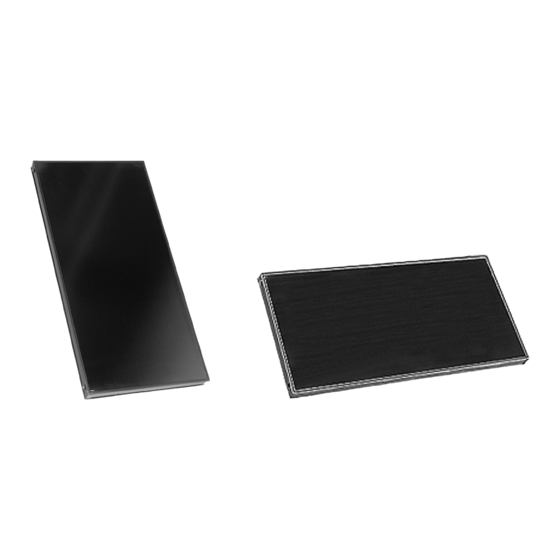

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für geneigte Dächer, Aufdachmontage VITOSOL-F Nach Montage entsorgen! 5581 860 1/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Bauteilübersicht....................Dachhaken bzw. Klemmsteine anbauen.............. ■ Übersicht – Montage mit Dachhaken..............■ Übersicht – Montage mit Klemmsteinen............■ Verteilung der Dachhaken bzw. Klemmsteine und Montagebleche....■ Dachhaken anbauen bei Dachpfannen-Eindeckung........15 ■ Dachhaken anbauen bei Schiefer-Eindeckung..........16 ■ Dachhaken anbauen bei Wellplatten-Eindeckung..........16 ■... -
Seite 4: Bauteilübersicht
Bauteilübersicht Dachpfannen-Eindeckung Biberschwanzziegel-Eindeckung 1 Montageholz 9 Dachhaken 4 Verzinkte Senkkopf-Spanplatten- ■ 38 x 58 x 2430/1570 mm ■ 30 x 100 x 2430/1570 mm schraube (Spax-s) 5 x 30 mm 2 Dachhaken 3 Verzinkte Senkkopf-Spanplatten- Befestigung ohne Dachhaken schraube (Spax-s) 6 x 80 mm qP Klemmstein 4 Verzinkte Senkkopf-Spanplatten- schraube (Spax-s) 5 x 30 mm... - Seite 5 Bauteilübersicht (Fortsetzung) Zubehör für ein Kollektorfeld Zubehör für eine Solaranlage qO Verbindungsrohr wZ Stützhülse wU Klemmringverschraubung Anschluss-Set: (T-Stück), 7 22 mm wP Profilschelle wI Tauchhülse wQ Abdeckkappe wO Zugentlastungsverschraubung wW Anschlussrohr (lang) eP Wärmedämmung wE Anschlussrohr (kurz) wR Verschluss-Stopfen wT Klemmringverschraubung (Winkel 90°), 7 22 mm wZ Stützhülse...
-
Seite 6: Dachhaken Bzw. Klemmsteine Anbauen
Dachhaken bzw. Klemmsteine anbauen Übersicht – Montage mit Dachhaken Hinweis Maß x entsprechend der Breite des Ziegelkopfes. A Dachhaken E Montageholz, 30 x 100 mm (nur bei Dachpfannen) B Kollektor C Montageschiene D Montageholz, 38 x 58 mm (nur bei Dachpfannen) mm b mm c ≥2400... -
Seite 7: Übersicht - Montage Mit Klemmsteinen
Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Dacheindeckung Dachpfannen Schiefer Biberschwanzziegel Wellplatten Übersicht – Montage mit Klemmsteinen (z.B. auf Blechdächern) A Klemmstein C Montageschiene B Kollektor mm b mm c ≥2400 2380 1900–2100 ≥1077 1056 450–850... -
Seite 8: Verteilung Der Dachhaken Bzw. Klemmsteine Und Montagebleche
Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Klemmstein entsprechend den Maßen in Abbildung auf Seite 7 und 8 bauseits auf den Untergrund schrauben. Verteilung der Dachhaken bzw. Klemmsteine und Montageble- Typ SV ■ Normale Schneelasten Bei Montage ohne Dachhaken werden anstelle der Haken die Klemmsteine montiert. - Seite 9 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Anz. 1098 2175 3273 4350 5448 6525 8700 10875 1019 2038 3115 4192 5269 6346 8500 10654 g+h+g g+2·h g+3·h g+4·h g+6·h g+8·h 39,5 68,5 89,5 89,5 110,5 1019 1019 1019 1019 1019 1019 1019 1019 —...
- Seite 10 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Anz. 1098 2175 3273 4350 5448 6525 8700 10875 1972 3103 4180 5257 6334 8488 10642 g+h+g g+h+g g+h+g g+h+g g+h+g g+h+g g+h+g +h+g +k+g +k+g +k+g +k+g +k+g +k+g+k +h+g +k+g +k+g +k+g +k+g +g+k+g +h+g +k+g...
- Seite 11 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Anz. 178,5 198,5 209,5 209,5 230,5 — — Typ SH ■ Normale Schneelasten Bei Montage ohne Dachhaken werden anstelle der Haken die Klemmsteine montiert. Anz. 2422 4844 7266 9688 12110 14532 19376 24220 2250 4500 6901 9302 11703...
- Seite 12 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) ■ Höhere Schneelasten Die Montage erfolgt nur mit Dachha- ken. A Untere Montageschiene...
- Seite 13 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Anz. 2422 4844 7266 9688 12110 14532 19376 24220 2273 4674 7075 9476 11877 14278 19080 23882 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300 +2·300...
- Seite 14 Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Verteilung der Montagebleche A Untere Montageschiene Anz. 78,5 99,5 120,5 2265 2268 2268 2268 2268 2268 2268 2268 — — 2271 2271 2271 2271 2271 2271...
-
Seite 15: Dachhaken Anbauen Bei Dachpfannen-Eindeckung
Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Dachhaken anbauen bei Dachpfannen-Eindeckung 30 x 100 38 x 58 1. Dachpfannen entsprechend den 4. Im Bereich der Dachhaken Regenna- Maßen in Abbildung auf Seite 6 hoch- sen und Profilierungen von den schieben Dachpfannen entfernen. 2. -
Seite 16: Dachhaken Anbauen Bei Schiefer-Eindeckung
Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Dachhaken anbauen bei Schiefer-Eindeckung 2. An Lagepunkten der Dachhaken Schiefer abdecken. 3. Dachhaken auf Dachfläche schrau- ben. Gegen eindringende Nässe handelsübliche Bleiummantelung anbringen. 4. Dach eindecken. Weiter mit „Montageschienen anbauen“ auf Seite 18. 1. Position der Dachhaken entspre- chend den Maßen markieren: ■... -
Seite 17: Dachhaken Anbauen Bei Biberschwanzziegel-Eindeckung
Dachhaken bzw. Klemmsteine anbauen (Fortsetzung) Dachhaken anbauen bei Biberschwanzziegel-Eindeckung 1. Position der Dachhaken entspre- chend den Maßen markieren: ■ für normale Schneelasten Abbil- dung auf Seite 6 und 8 bzw. 11 ■ für höhere Schneelasten Abbil- dung auf Seite 6 und 9 bzw. 12. 2. -
Seite 18: Montageschienen Anbauen
Montageschienen anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. A Dachhaken bzw. Klemmstein 1. Verbindungselemente in Montage- 3. Montagebleche entsprechend den schienen schrauben. Maßen in untere Montageschienen einrasten: 2. Montageschienen ausrichten und an ■ für normale Schneelasten Abbil- die Dachhaken schrauben. dung auf Seite 8 und 11 ■... -
Seite 19: Kollektoren Anbauen
Kollektoren anbauen Bei allen Montageschritten T-Nutenschrauben um 90° drehen. A Typenschild... -
Seite 20: Anschluss-Set Und Kollektortemperatursensor Montieren
Kollektoren anbauen (Fortsetzung) Anzahl 31,5 31,5 52,5 31,5 52,5 73,5 94,5 115,5 Verbindungsrohre dürfen keine Beschä- 3. Verbindungsrohre in Vorlauf- und digung aufweisen. Rücklaufanschluss einführen. Alle Steckverbindungen (O-Ring-Dich- tung) an den Kollektoren nur mit dem im 4. Nächsten Kollektor einhängen. Anschluss-Set beiliegenden Spezial- Schmierfett fetten. - Seite 21 Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) A Vorlaufanschluss C Auftulpung B Rücklaufanschluss D Typenschild 1. Verschluss-Stopfen bis zum 3. Winkel auf Rücklaufanschluss mon- Anschlag einstecken und mit Profil- tieren. schellen sichern. 4. T-Stück auf Vorlaufanschluss mon- 2. Anschlussrohre bis zum Anschlag tieren. einstecken und mit Profilschellen sichern.
-
Seite 22: Installation
Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) 6. Zugentlastungsverschraubung in 8. In Rohrleitungen des Solarkreises Tauchhülse einschrauben. Stützhülsen einlegen. Verbindung zwischen Kollektorfeld 7. Kollektortemperatursensor bis und Verrohrung des Solarkreises Anschlag in Tauchhülse einführen herstellen. und mit Zugentlastungsverschrau- bung sichern. 9. Wärmedämmung montieren und an den Schnittkanten verkleben. -
Seite 23: Inbetriebnahme Und Einregulierung
Installation (Fortsetzung) A Kollektor H Solar-Handfüllpumpe B Solar-Divicon K Befüllarmatur (F, G, L) C Auffangbehälter L Entleerung D Ausdehnungsgefäß M Luftabscheider E Stagnationskühlkörper N Speicher-Wassererwärmer F Absperrhahn O Solarregelung G Befüllung P Entlüfter Inbetriebnahme und Einregulierung Serviceanleitung „Vitosol-F“. - Seite 24 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
