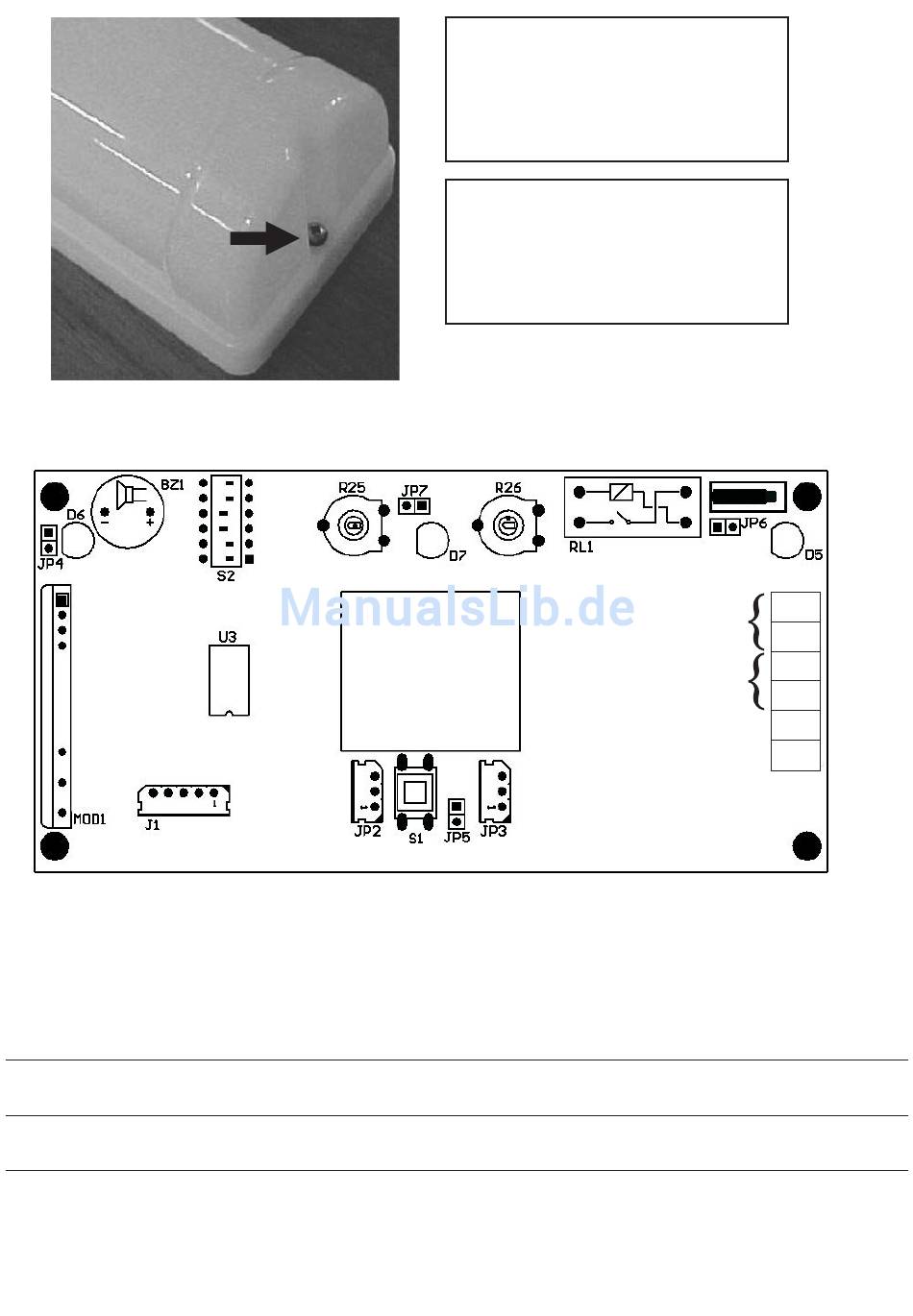

Drahtbrücken
JP5
Abriss-Sabotageschalter
JP6
Gehäuse-Sabotageschalter
JP4
Test-Summer
(nur wenn DIP4 EIN)
JP7
Alarm-LED (BLAU)
4
SCHWARZE DICHTUNGSRINGE
(1-2-3-4)
Befestigen Sie die Dichtungsringe
unter den Schraubenköpfen,
damit diese wasserdicht sind
ROTER DICHTUNGSRING (5)
Befestigen Sie den Dichtungsring
an der Stelle an der Sie die
Befestigungsschraube für das
Gehäuse einsetzen
Geschlossen = Sabotageschutz deaktiviert
Geöffnet
= Sabotageschutz aktiviert
Geschlossen = Sabotageschutz deaktiviert
Geöffnet
= Sabotageschutz aktiviert
Geschlossen = Summer aktiviert
Geöffnet
= Summer deaktiviert
Geschlossen = LED aktiviert
Geöffnet
= LED deaktiviert
SABOTAGE
ALARM
GND
+12V
9
