Installation des Sensors

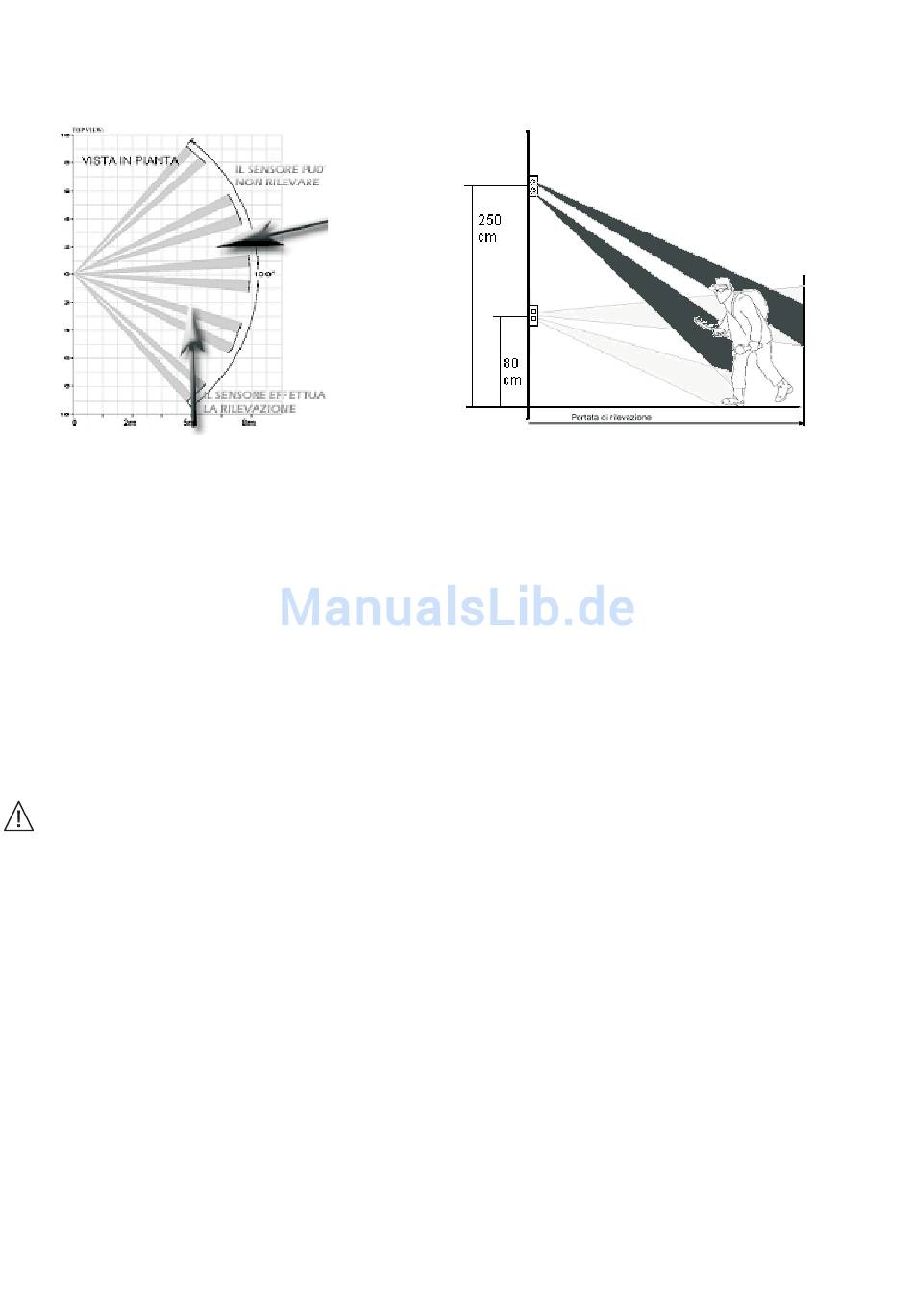

Befestigen Sie den Sensor in einer Höhe von 80 bis 250 cm über dem Boden.
Positionieren Sie den Sensor so, dass er einen Bereich von 8 m in einem Winkel von 100° abdeckt.
Für eine zuverlässige und wiederholbare Erfassung wird empfohlen, den Sensor so zu installieren, dass
die Bewegung eines Eindringlings quer zum Sensor erfolgt und nicht auf den Sensor zu.
Nach der Positionierung des Sensors ist es ratsam, die Gelenkschrauben etwas zu lockern, um die
Erfassungselemente einzustellen.
Um die Empfindlichkeit der Erfassungselemente kalibrieren, beginnen Sie mit dem kleinsten Wert der
Empfindlichkeit (der Trimmer ist vollständig gegen den Uhrzeigersinn gedreht), die Elemente zeigen so
weit wie möglich nach unten. Erhöhen Sie nun schrittweise die Empfindlichkeit, und ändern Sie die
Ausrichtung der Elemente, so dass nur der gewünschte Bereich abgedeckt wird.
Nach der Einstellung ziehen Sie die Gelenkschrauben wieder fest.
Hinweis:
Das Außengehäuse des Sensors vermindert die Länge der Strahlen um ca. 30%. Dies sollte bei
der Einstellung berücksichtigt werden.
Warnung:
WIRD DER SENSOR MIT STROM VERSORGT, WÄHREND DIE SABOTAGEBRÜCKEN
GESCHLOSSEN SIND, SO WIRD DIE ÜBERMITTLUNG DES ÜBERWACHUNGSCODES VERHINDERT. DIES
WIRD DURCH BLINKEN DER BLAUEN LED (10x) ANGEZEIGT.
ERST 20 SEKUNDEN NACHDEM DIE ROTE LED ANFÄNGT ZU BLINKEN, IST DER SENSOR AKTIV UND STABIL.
Partielles Abdecken der Linse
In manchen Fällen kann der Erfassungsbereich zu groß sein und eine mögliche Ursache für Probleme
darstellen, wenn sich innerhalb des zu schützenden Bereichs z.B. Zweige, Gardinen, Fenster etc. befinden.
Unter diesen Umständen kann der Erfassungsbereich verkleinert werden, indem quer verlaufende oder
mittlere Strahlen mit Klebeband auf den entsprechenden Sektoren der Linse abgedeckt werden.
Dadurch werden Fehlalarme durch Wind, sich bewegende Zweige, Gardinen oder andere Objekte im
Erfassungsbereich vermieden.
Im Lieferumfang enthalten sind zwei Linsenabdeckungen aus Kunststoff, die auf die Erfassungselemente
aufgesetzt werden können, um einen VORHANGEFFEKT zu erhalten. Mit einer solchen Abdeckung wird
der Erfassungswinkel auf 20° reduziert, die Reichweite bleibt gleich.
Die Linsenabdeckung wird auf das Erfassungselement gedrückt, wie in den folgenden Abbildungen
dargestellt. Achten Sie darauf, dass die beiden Haken an den Seiten der Abdeckung richtig einrasten und
dass die Abdeckung fest auf dem Erfassungselement sitzt.
7
