indexa 8004P Bedienungsanleitung

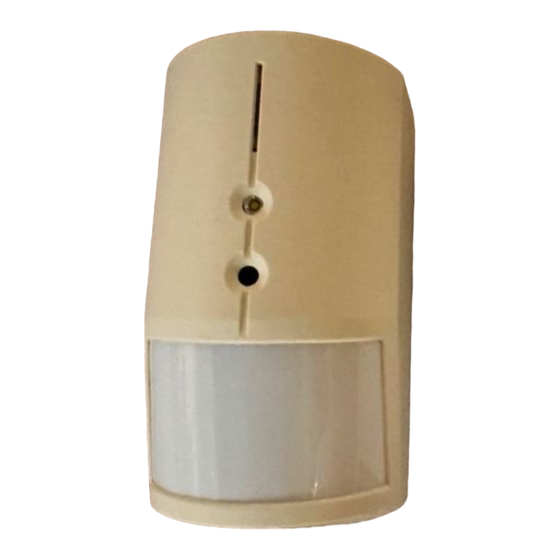

Funk-Bewegungsmelder mit eingebauter Kamera 8004P
Der 8004P ist eine Komponente des Alarmsystems
System 8000. Er bietet die Erfassung von menschlichen
Bewegungen sowie eine visuelle Alarmbestätigung. Die
Kamera des Melders ist mit einem Blitzlicht und einem
Infrarotlicht für Bilder im Dunkeln ausgestattet. Sie kann
monochromatische Bilder mit einer Auflösung von 160 x
128 Pixeln aufnehmen. Bei einer erfassten Bewegung
wird eine Folge von 4 Bildern aufgenommen. Diese
werden im Speicher des Melders festgehalten und
können via Mini-USB auf einen PC übertragen werden.
Jedes aufgenommene Bild kann per Funk an eine
System 8000 Zentrale
Kommunikationsmodul
batteriebetriebene Melder
Funkprotokoll SYSTEM 8000.
Empfohlene Konfiguration der Zentrale
Um Bilder von dem
übertragen, sollte die Zentrale mit einem geeigneten
Kommunikationsmodul ausgestattet sein (Modell
8000Y = GSM/GPRS Software Version XA61006 oder
höher oder 8000V = LAN/PSTN Software Version
XA64004 oder höher) sowie mit dem Datenver-
arbeitungsmodul 8000Q, das an das interne Buskabel
des Kommunikationsmoduls angeschlossen wird.
Das Kommunikationsmodul ermöglicht die Program-
mierung einer IP-Adresse,
übermittelt werden (siehe Bedienungsanleitung des
entsprechenden Kommunikationsmoduls). Dieser Server
ermöglicht einen Login und das gebührenfreie Anzeigen
der Bilder. Er kann Sie auch per SMS benachrichtigen,
sobald ein neues Bild eintrifft. Ein Link ermöglicht das
Betrachten des Bildes auf dem Telefondisplay. Der
Server kann die Bilder auch an eine gewünschte e-mail-
Adresse weiterleiten.
Es können mehrere Melder mit Kameras an der
Zentrale angemeldet werden. Nehmen mehrere Melder
innerhalb einer kurzen Zeit Bilder auf, so übermitteln die
Melder die Bilder in der Reihenfolge an die Zentrale, in
der die Melder ausgelöst wurden.
Installation
Bewegungsmelders
Die Installation sollte von einem Fachmann durchgeführt
werden. Der Melder kann an einer flachen Wand oder in
der Ecke eines Raumes installiert werden. Achten Sie
darauf, dass sich keine Gegenstände im Erfassungs-
bereich befinden, die ihre Temperatur rasch ändern, wie
z.B. Elektroradiatoren, Gasöfen etc. Dies gilt auch für
sich bewegende Objekte mit einer ähnlichen Temperatur
wie Menschen, wie z.B. Gardinen, die sich über einer
gesendet werden
8200Y vorausgesetzt).
kommuniziert über
überwachten Objekt
an welche die
und Testen
Heizung bewegen, oder Haustiere. Der Melder sollte
nicht auf Fenster oder Lampen ausgerichtet sein und
nicht in der Nähe von Luftströmungen (z.B. durch
Ventilatoren
angebracht werden. Die „Sicht" des Melders auf den
Erfassungsbereich
verdeckt
Metallgegenständen
kommunikation beeinträchtigen könnten.
1. Öffnen Sie das Gehäuse des Melders, indem Sie
den Schnappverschluss eindrücken, und ziehen Sie
(GSM-
das Flachkabel der Kamera aus dem Anschluss beim
Der
Batteriefach.
das
2. Entfernen Sie die Flachbaugruppe, die durch einen
internen Schnappverschluss gesichert ist. Achten Sie
darauf, dass Sie das PIR-Element nicht berühren.
3. Drücken Sie die Schraubenlöcher durch die
Rückseite
Schraube sollte den sabotage-empfindlichen Bereich
durchdringen (seien Sie vorsichtig, damit Sie diesen
Bereich nicht herausbrechen).
4. Befestigen Sie die Gehäuserückseite an der
Wand, ca. 2 m über dem Boden (vertikal, mit dem
Schnappverschluss nach unten).
5. Setzen sie die Flachbaugruppe wieder in ihrer
ursprünglichen Position ein.
6. Schließen Sie die Batterie noch nicht an, und
lassen Sie das Gehäuse geöffnet (Kamera nicht
angeschlossen). Melden Sie dann den Melder
gemäß der Bedienungsanleitung der Zentrale an. Die
zu
Anmeldung geschieht wie folgt:
a. Stellen Sie an der Zentrale den Anmeldemodus
ein, indem Sie im Errichtermodus "1" drücken.
b. Setzen Sie Batterien in den Melder ein, um die
Anmeldung zu aktivieren.
Falls
angeschlossen waren, nehmen Sie diese zuerst
heraus,
Bilder
Sabotagekontakt, und legen Sie die Batterien
wieder ein.
c. Verlassen Sie den Anmeldemodus durch Drücken
der Taste "#".
d. Lassen Sie die Zentrale im Errichtermodus.
7. Schließen
schließen Sie das Gehäuse des Melders. Leuchtet
die rote LED ständig, so bedeutet dies, dass der
Bewegungsmelder sich aufwärmt (dies dauert ca.
100 Sekunden nach Anschluss der Batterien). Blinkt
die rote LED, so wurde der Melder noch nicht
angemeldet (siehe Punkt 6).
8. Nach dem Erlöschen der roten LED sollten Sie den
Bewegungsmelder
des
Erfassungsbereich bewegen (erfasste Bewegungen
werden durch ein Blinken der roten LED angezeigt).
Testen Sie auch die Funksignalstärke des Melders –
siehe Bedienungsanleitung der Zentrale. Ein Test ist
nur innerhalb von 15 Minuten nach dem Schließen
des Meldergehäuses möglich. Danach erlischt die
rote LED.
9. Befindet sich der Melder nicht im Testmodus, so
ignoriert er häufige Bewegungen (siehe folgender
Abschnitt).
oder geöffnete Fenster
sollte durch
sein. Halten Sie
fern, da
des Gehäuses.
die Batterien des
drücken Sie
Sie das Kamerakabel
testen, indem
oder Türen)
keine Hindernisse
den Melder von
diese die Funk-
Mindestens eine
Melders bereits
kurz auf den
an, und
Sie sich im
