indexa BM 04 Bedienungsanleitung

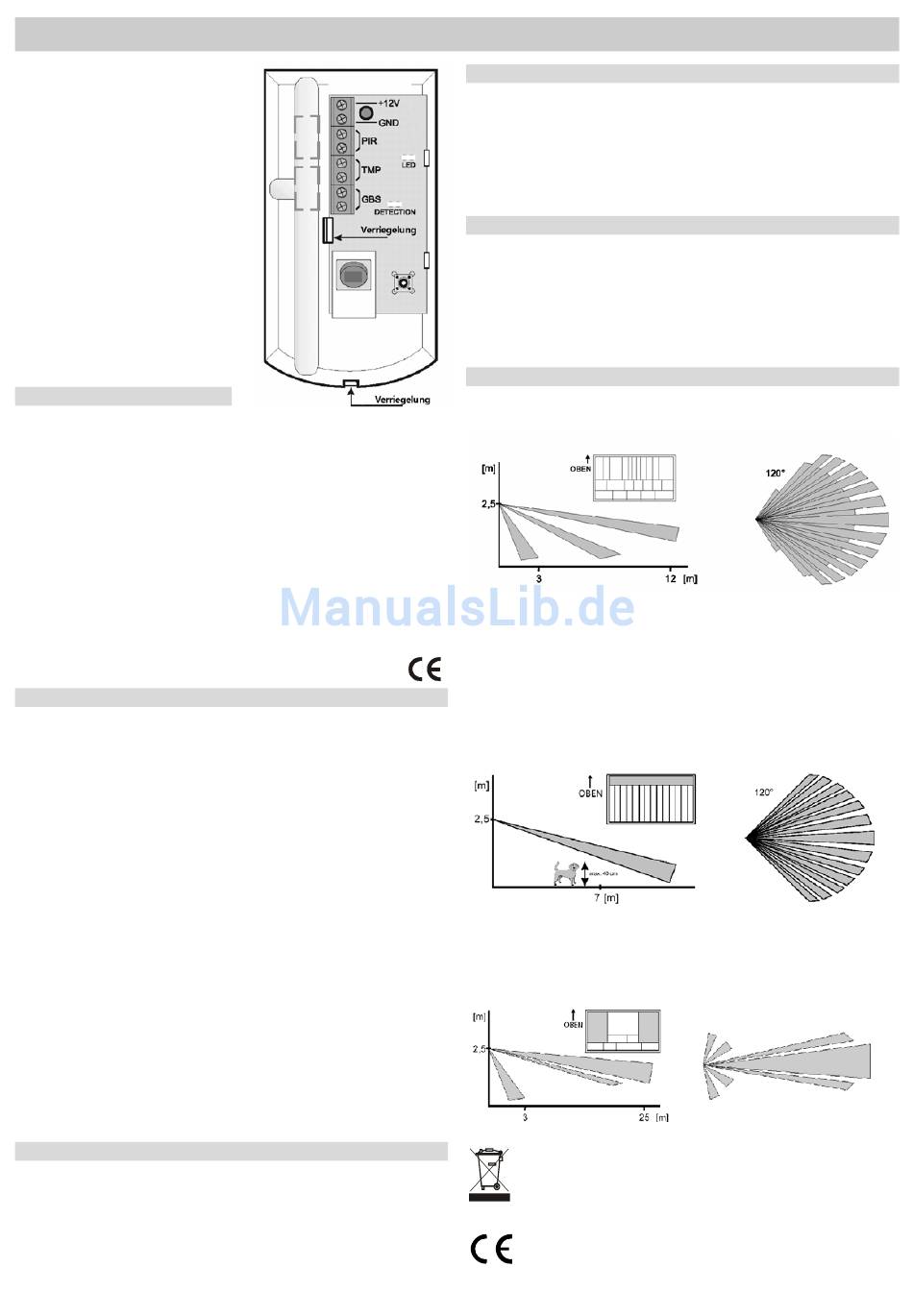

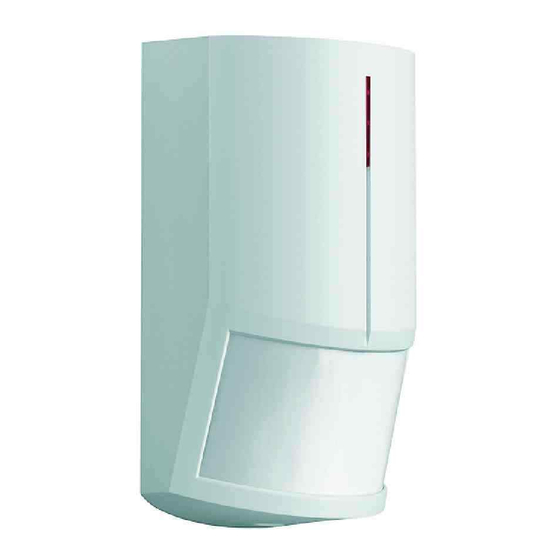

BM 04 Passiver Infrarot- Bewegungsmelder
Der BM 04 wird an eine Alarm-
anlage angeschlossen und
Überwachung von Innenräumen
verwendet.
Er meldet die erfasste Bewegung
von Objekten, die eine Temperatur
ähnlich der des menschlichen
Körpers besitzen.
Das PIR Bewegungsmelder Signal
wird elektronisch analysiert, um
Fehlmeldungen zu minimieren.
Das Analyseverfahren kann erhöht
werden, um eine höhere Störsicher-
heit zu gewähren.
Die Standardlinse kann durch die
als Zubehör erhältliche Telelinse
oder Haustierlinse ersetzt werden.
Technische Daten
Stromversorgung:
Stromverbrauch (LED aus):
max. Stromverbrauch (LED ein):
Anschlussklemmen:
Montagehöhe:
Erfassungsbereich:
Aufwärmzeit:
Alarmausgang:
Öffner (NC) max. 60 V/50 mA, interner Widerstand max. 30 Ohm
Sabotageausgang:
Öffner (NC) max. 60 V/50 mA, interner Widerstand max. 16 Ohm
Betriebstemperatur:
Schutzklasse:
Sicherheitsklasse:
Der Hersteller erklärt hiermit, dass der BM 04 den wesentlichen Anforderungen und
anderen relevanten Vorschriften der Richtlinie 1999/5/EEC (EMC) entspricht.
Das Original der Konformitätserklärung finden Sie auf der Webseite
www.jablotron.de unter der Rubrik Technical Support.
Installation
Der Melder ist für die Installation zur Wand- oder Eckmontage in Innen-
räumen konzipiert. Achten Sie bitte darauf, dass der Melder nicht in der
Nähe von Heizungen, Lüftern, Klimaanlagen oder anderen Gegen-
ständen mit Temperaturschwankungen montiert wird. Der Melder muss
einen direkten Sichtkontakt zum überwachten Bereich haben.
1. Öffnen sie den Gehäusedeckel. (Drücken Sie hierzu die Verriegelung
auf der Gehäuseunterseite mit einem Schraubenzieher).
2. Entfernen Sie die Hauptplatine von der Gehäuse Rückseite. Hierzu
drücken Sie den Befestigungsclip auf der linken Seite nach links.
3. Drücken Sie zur Schraubenbefestigung und für den Kabeldurchbruch
die benötigten vorgeformten Löcher durch.
4. Montieren Sie die Befestigungslöcher an der Wand (Montagehöhe ca.
2,5 m) und bohren Sie die entsprechenden Löcher. Vergewissern Sie
sich vor sämtlichen Bohrarbeiten, dass sich keine Leitungen an den
entsprechenden Stellen in der Wand befinden. Setzen Sie die Dübel in
die Bohrlöcher ein.
5. Führen Sie die Kabel durch die Gehäuserückseite und schrauben Sie
das Gerät an die Wand.
6. Setzen Sie die Hauptplatine wieder in die Gehäuserückseite ein, und
verbinden Sie die Anschlusskabel an den entsprechenden Klemmen
(siehe unten).
7. Setzen Sie den Gehäusedeckel wieder auf.
Hinweis:
Vermeiden Sie bitte unbedingt eine Berührung der Sensorfläche des
Infrarotsensors, da dies dessen Funktion beeinträchtigen könnte.
Anschlussklemmen
+12V, GND Stromversorgung (12 V DC, Masse)
PIR, PIR Bewegungsmelder Alarmausgang (NC, Öffner)
TMP, TMP Sabotagekontaktausgang (NC, Öffner)
GBS, GBS keine Funktion (verwenden Sie diese Klemmen ggf. für
die Verdrahtung)
BM 04 Passiver Infrarot-Bewegungsmelder
zur
12 V DC ± 25 %
max. 10 mA
max. 35 mA
max. 1 mm²
120°/12m (Standardlinse)
ca. 1 Minute
- 10° C bis + 55° C
II, Innenanwendung
Klasse 2, EN 50131-1
Einstellbrücken
LED
DETECTION
Testen des Bewegungsmelders
•
Nach Anschluss der Stromversorgung erfolgt eine Aufwärmzeit von
einer Minute (während dieser Zeit leuchtet die rote LED, solange
diese durch die LED Brücke nicht deaktiviert ist).
•
jede erfasste Bewegung wird durch das Leuchten der roten LED
angezeigt (solange diese durch die LED Brücke nicht deaktiviert ist).
•
Prüfen Sie, dass Bewegungen in dem zu sichernden Bereich vom
Melder erfasst werden.
Erfassungsbereich des Bewegungsmelders
Standardlinse
von 120° mit einer Reichweite von bis zu 12 m.
ca. 2,5 m
Hinweis:
Bewegungen quer zum Melder werden schneller erfasst als Bewegungen auf den
Melder zu.
Für spezielle Anwendungen sind andere Linsen optional erhältlich:
Haustierlinse (Art.Nr. 33 124)
Verhindert die Erfassung von Kleintieren, die bis zu 40 cm groß sind. Die
Erfassungsreichweite beträgt ca.7 m. Es wird empfohlen bei der
Installation die Linse vorsichtig mit dem Tier zu prüfen, um Fehl-
meldungen zu minimieren.
Telelinse (Art.Nr. 33 123)
Der Erfassungsbereich der Telelinse beträgt 25 m über eine Breite von
ca. 3 m. Es wird empfohlen, die Melderempfindlichkeit bei der Installation
zu prüfen.
Hinweis:
Batterien oder Geräte nicht im Hausmüll entsorgen, führen Sie sie
der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die
nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
- 1/2 -
Durch Öffnen dieser Brücke, kann die rote LED Anzeige
zur Bewegungsmeldererfassung deaktiviert werden.
Durch Öffnen dieser Brücke, kann eine erhöhte Analyse
des Bewegungsmeldersignals eingestellt werden. Hierbei
wird die Störsicherheit erhöht. Öffnen Sie diese Brücke
bei Montagestellen mit Temperaturschwankungen oder
elektromagnetischen Störungen.
Die mitgelieferte Standardlinse erfasst einen Bereich
Sie dürfen Verpackungsmaterial und ausgediente
Indexa GmbH
Paul-Böhringer-Str. 3
D-74229 Oedheim
22/03/2010
MGD51202_D
