indexa BMD01 Bedienungsanleitung

Bestimmungsgemäße Verwendung
Der BMD01 ist ein dualer Bewegungsmelder mit Mikrowellen- (MW)
und Passiv-Infrarotsensor (PIR) zur Überwachung von Innenräumen. Er
hat einen Erfassungsbereich bis max. 12 m x 81°, dieser ist in 4 Stufen
einstellbar. Der Erfassungsbereich ist i
aufgeteilt. Eine Anti-Masking
Funktion können über DIP-Schalter programmiert werden. LEDs zeigen
eine Aktivität der beiden Sensoren separat an, die Aktivierung der Anti-
Masking-Funktion wird ebenfalls angezeigt. Der Mikrowellensensor
kann über einen 12 V Eingang ausgeschaltet werden.
Der Bewegungsmelder eignet sich für Wand- oder Eckmontage in 2,1m
Hö he. Die Stromversorgung erfolgt über eine Alarmzentrale.
Der Bewegungsmelder ist zertifiziert nach EN50131 Grad 2. Alle
Komponenten des Alarmsystems müssen entsprechend gültiger Normen
regelmäßig durch einen Fachmann überprüft werden. Auch wenn eine
Komponente nicht mehr ordnungsgemäß funktioniert oder Änderungen
im zu überwachenden Bereich vorgenommen wurden (z.B. durch
Umstellen der Möbel), ist eine Überprüfung durch einen Fachmann
vorzunehmen.
Beachten Sie die Sicherheitshinweise für Ihre Alarmanlage. Die
Installation darf nur von einem qualifizierten Fachmann durchgeführt
werden.

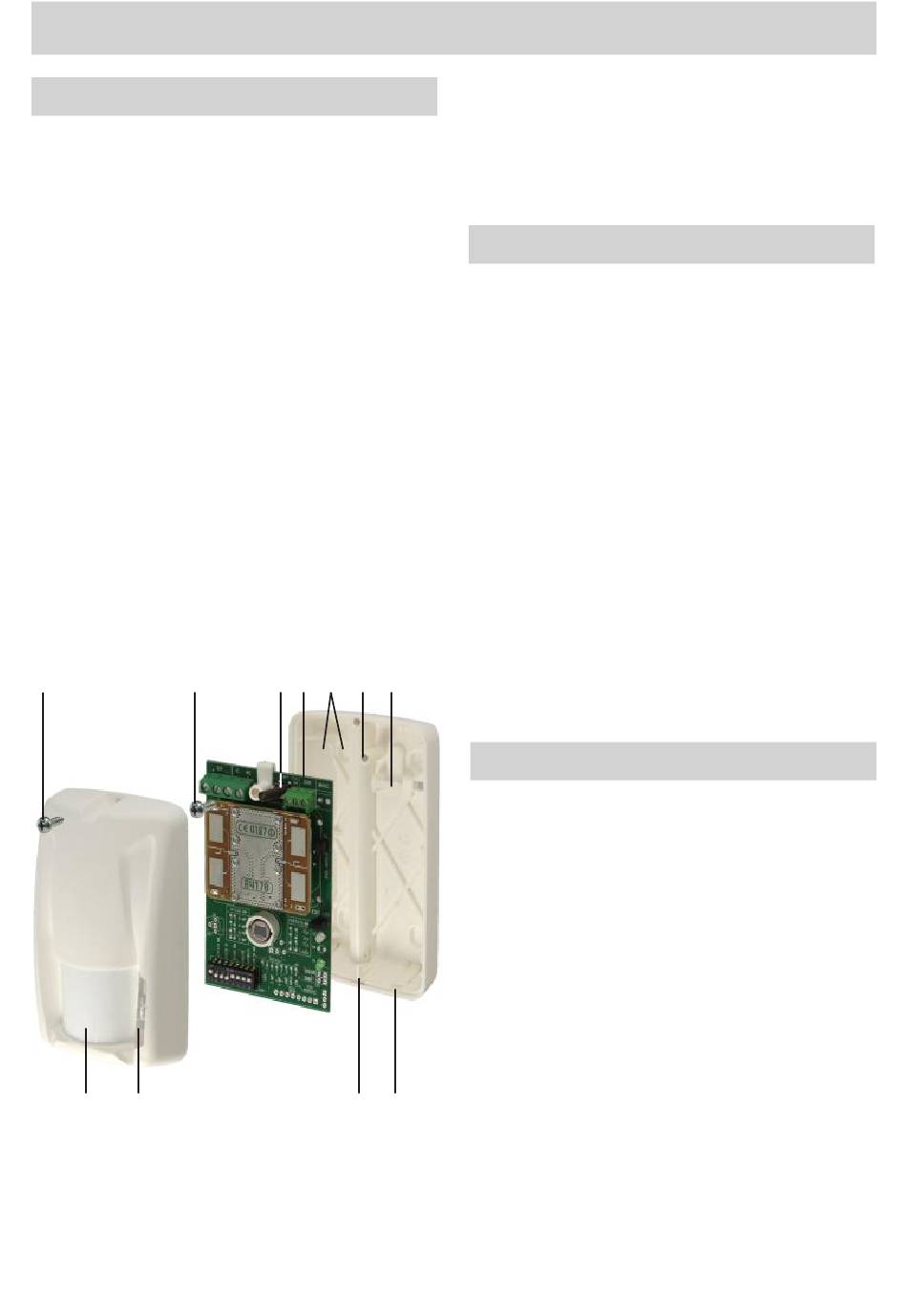

1 2
8 9
1 Gehäuseschraube
2 Platinenschraube
3 Sabotageschalter mit Feder
4 Abrisskontakt (auf Platinen-Rückseite)
5 Sollbruchstellen für Wand-/Eckmontage
6 Kabelführung
Dualer Bewegungsmelder BMD01
n 18 PIR-Bereiche auf 4 Ebenen
-Funktion sowie eine UND/ODER-
3 4 5 6 7
10
7 Hebel für Abrisskontakt
8 Linse
9 LEDs
10 Haken
11 Verriegelung
Platzierung
Achten Sie auf folgende Punkte:
!
Falls der Bewegungsmelder auf Fenster oder Kunststoffgardinen
gerichtet sein muss, stellen Sie die MW-Reichweite auf ein
Minimum ein, oder deaktivieren Sie die Anti-Masking-Funktion,
wenn die Entfernung weniger als 4 m beträgt.
!
Stellen Sie sicher, dass der MW-Sensor keine Bewegung außerhalb
des zu sichernden Bereiches erfasst, z.B. durch Wände oder Fenster.
Stellen Sie die MW-Reichweite entsprechend ein.
!
Installieren Sie keine zwei dualen Bewegungsmelder neben- oder
übereinander.
!
Wenn Bewegungsmelder aufeinander gerichtet sind, muss der
Abstand zwischen ihnen mindestens 5 m betragen. Die MW-
Reichweite muss so eingestellt sein, dass sich die beiden MW-
Bereiche nicht überlappen.
!
Installieren Sie den Bewegungsmelder nicht in der Nähe von
beweglichen Metall-Jalousien oder vibrierenden Metallwänden
(z.B. von Kühlschränken). Wenn dies nicht möglich ist, deaktivieren
Sie die Anti-Masking-Funktion.
Installation
Berühren Sie während der Installation nicht den PIR-Sensor.
Der Bewegungsmelder wird für eine Montage in der
Ecke geliefert. Bei Wandmontage muss zuerst der
Abrisskontakt umgestellt werden - siehe "Umstellung
des Abrisskontakts bei Wandmontage".
1. Lösen Sie die Gehäuseschraube [1] und nehmen Sie den
Gehäusedeckel ab. Achten Sie darauf, dass die Feder des
Mikroschalters [3] nicht herunterfällt.
2 Lösen Sie die Platinenschraube [2] und nehmen Sie die Platine
vorsichtig heraus.
3. Bohren Sie in der Gehäuserückseite die Löcher für die Kabelführung
[6] sowie die Sollbruchstellen [5] für die Montage in der Ecke bzw.
11
an der Wand.
4. Führen Sie die Kabel durch die Kabelführung.
5. Schrauben Sie die Gehäuserückseite an der gewünschten Stelle fest,
so dass sich das Loch für die Gehäuseschraube [1] oben befindet.
