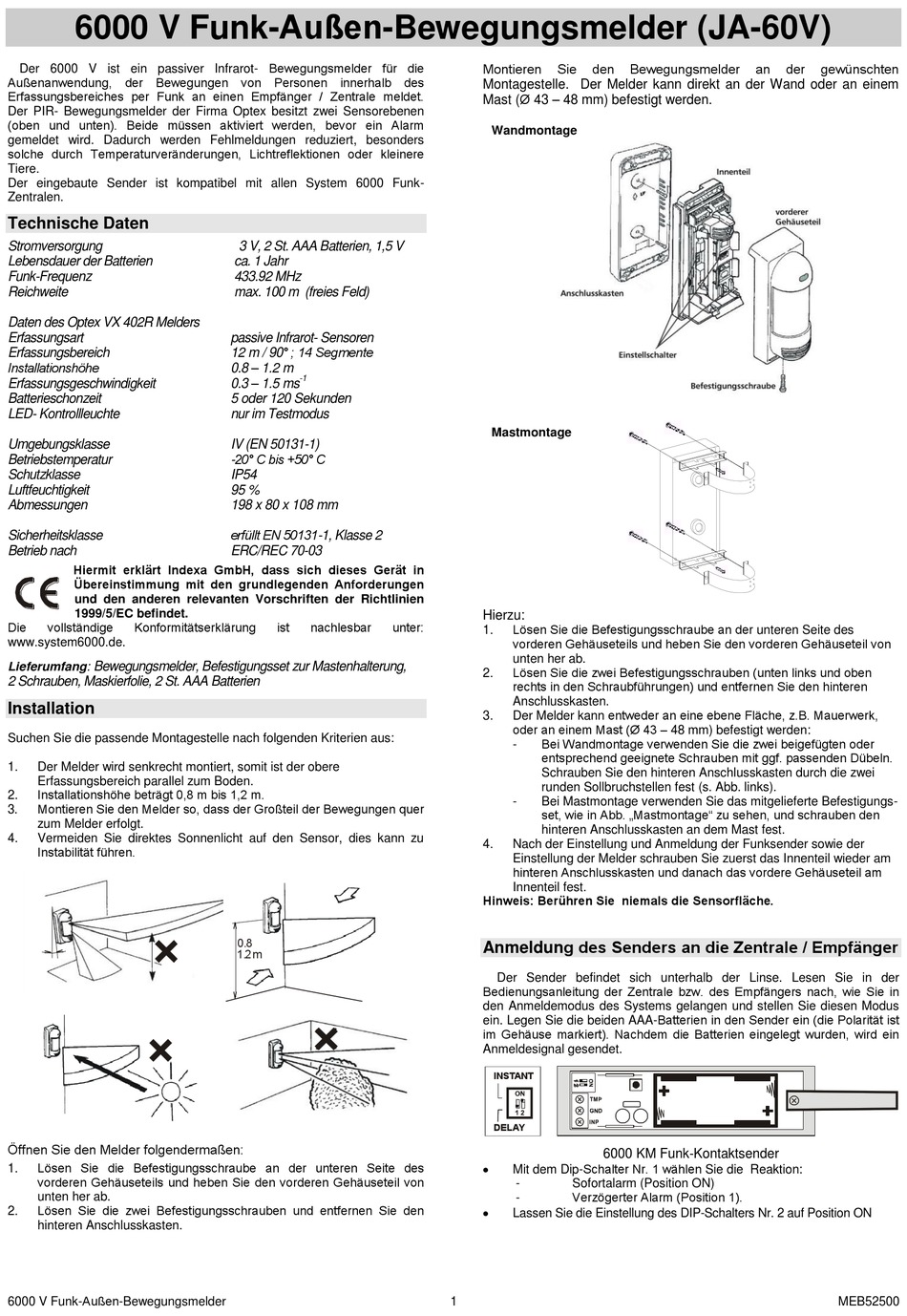

6000 V Funk-Außen-Bewegungsmelder (JA-60V)
Der 6000 V ist ein passiver Infrarot- Bewegungsmelder für die
Außenanwendung, der Bewegungen von Personen innerhalb des
Erfassungsbereiches per Funk an einen Empfänger / Zentrale meldet.
Der PIR- Bewegungsmelder der Firma Optex besitzt zwei Sensorebenen
(oben und unten). Beide müssen aktiviert werden, bevor ein Alarm
gemeldet wird. Dadurch werden Fehlmeldungen reduziert, besonders
solche durch Temperaturveränderungen, Lichtreflektionen oder kleinere
Tiere.
Der eingebaute Sender ist kompatibel mit allen System 6000 Funk-
Zentralen.
Technische Daten
Stromversorgung
Lebensdauer der Batterien
Funk-Frequenz
Reichweite
Daten des Optex VX 402R Melders
Erfassungsart
Erfassungsbereich
Installationshöhe
Erfassungsgeschwindigkeit
Batterieschonzeit
LED- Kontrollleuchte
Umgebungsklasse
Betriebstemperatur
Schutzklasse
Luftfeuchtigkeit
Abmessungen
Sicherheitsklasse
Betrieb nach
Hiermit erklärt Indexa GmbH, dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinien
1999/5/EC befindet.
Die vollständige Konformitätserklärung
www.system6000.de.
Lieferumfang: Bewegungsmelder, Befestigungsset zur Mastenhalterung,
2 Schrauben, Maskierfolie, 2 St. AAA Batterien
Installation
Suchen Sie die passende Montagestelle nach folgenden Kriterien aus:
1. Der Melder wird senkrecht montiert, somit ist der obere
Erfassungsbereich parallel zum Boden.
Installationshöhe beträgt 0,8 m bis 1,2 m.
2.
Montieren Sie den Melder so, dass der Großteil der Bewegungen quer
3.
zum Melder erfolgt.
4. Vermeiden Sie direktes Sonnenlicht auf den Sensor, dies kann zu
Instabilität führen.
Öffnen Sie den Melder folgendermaßen:
Lösen Sie die Befestigungsschraube an der unteren Seite des
1.
vorderen Gehäuseteils und heben Sie den vorderen Gehäuseteil von
unten her ab.
Lösen Sie die zwei Befestigungsschrauben und entfernen Sie den
2.
hinteren Anschlusskasten.
6000 V Funk-Außen-Bewegungsmelder
3 V, 2 St. AAA Batterien, 1,5 V
ca. 1 Jahr
433.92 MHz
max. 100 m (freies Feld)
passive Infrarot- Sensoren
12 m / 90° ; 14 Segmente
0.8 – 1.2 m
-1
0.3 – 1.5 ms
5 oder 120 Sekunden
nur im Testmodus
IV (EN 50131-1)
-20° C bis +50° C
IP54
95 %
198 x 80 x 108 mm
erfüllt EN 50131-1, Klasse 2
ERC/REC 70-03
ist nachlesbar
0.8
1.2 m
1. 1.
Montieren
Montagestelle. Der Melder kann direkt an der Wand oder an einem
Mast (Ø 43 – 48 mm) befestigt werden.
Wandmontage
Mastmontage
Hierzu:
unter:
Lösen Sie die Befestigungsschraube an der unteren Seite des
1.
vorderen Gehäuseteils und heben Sie den vorderen Gehäuseteil von
unten her ab.
Lösen Sie die zwei Befestigungsschrauben (unten links und oben
2.
rechts in den Schraubführungen) und entfernen Sie den hinteren
Anschlusskasten.
Der Melder kann entweder an eine ebene Fläche, z.B. Mauerwerk,
3.
oder an einem Mast (Ø 43 – 48 mm) befestigt werden:
Bei Wandmontage verwenden Sie die zwei beigefügten oder
-
entsprechend geeignete Schrauben mit ggf. passenden Dübeln.
Schrauben Sie den hinteren Anschlusskasten durch die zwei
runden Sollbruchstellen fest (s. Abb. links).
- Bei Mastmontage verwenden Sie das mitgelieferte Befestigungs-
set, wie in Abb. „Mastmontage" zu sehen, und schrauben den
hinteren Anschlusskasten an dem Mast fest.
4. Nach der Einstellung und Anmeldung der Funksender sowie der
Einstellung der Melder schrauben Sie zuerst das Innenteil wieder am
hinteren Anschlusskasten und danach das vordere Gehäuseteil am
Innenteil fest.
Hinweis: Berühren Sie niemals die Sensorfläche.
Anmeldung des Senders an die Zentrale / Empfänger
3. 3.
Der Sender befindet sich unterhalb der Linse. Lesen Sie in der
Bedienungsanleitung der Zentrale bzw. des Empfängers nach, wie Sie in
den Anmeldemodus des Systems gelangen und stellen Sie diesen Modus
ein. Legen Sie die beiden AAA-Batterien in den Sender ein (die Polarität ist
im Gehäuse markiert). Nachdem die Batterien eingelegt wurden, wird ein
Anmeldesignal gesendet.
INSTANT
DELAY

Mit dem Dip-Schalter Nr. 1 wählen Sie die Reaktion:
-
-

Lassen Sie die Einstellung des DIP-Schalters Nr. 2 auf Position ON
1
Sie den Bewegungsmelder
6000 KM Funk-Kontaktsender
Sofortalarm (Position ON)
Verzögerter Alarm (Position 1).
an der gewünschten
