Korrekte Verwendung des Sensors
Der BM-180 kann mit Hilfe der optional erhältlichen Halterung in einer Höhe von 50 bis 250 cm vom
Boden an vertikalen Oberflächen, Wänden oder Pfosten befestigt werden.

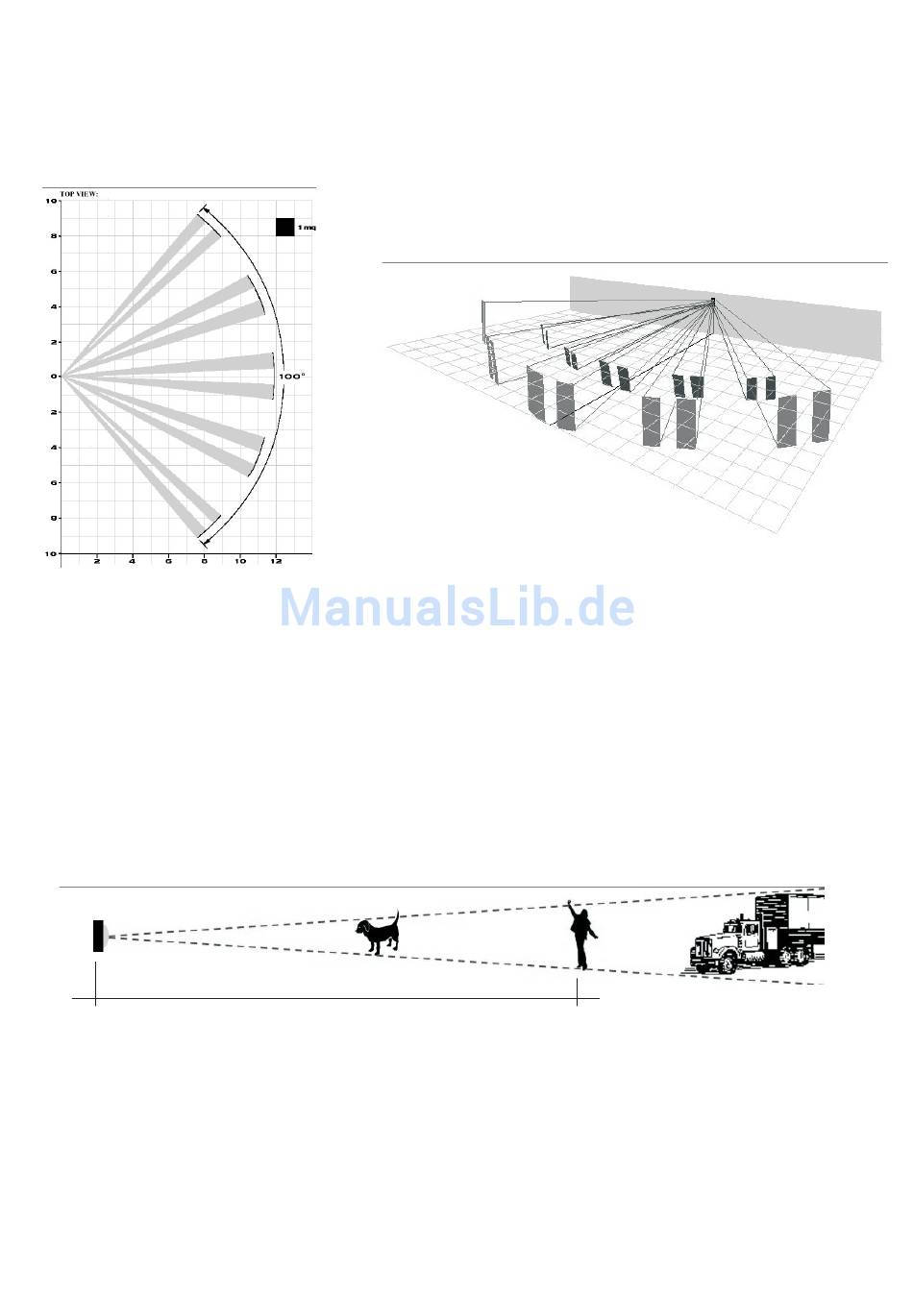

Jedes Erfassungselement ist mit einer Fresnel-Linse ausgestattet, die 5 horizontal ausgerichtete doppelte
Sektorenstrahlen in einem Winkel von 100° aussendet (Abb.1).
Abb. 1
Ansicht der Strahlensektoren
Hinweis:
Der Infrarotsensor reagiert auf die "Wärmemenge", die von einem sich bewegenden Körper
ausgeht. Die maximale Reichweite des Sensors (in Metern gemessen) bezieht sich auf einen menschlichen
Körper. Die gleiche "Wärmemenge" kann jedoch auch von einem kleineren Körper in geringerer
Entfernung oder einem größeren in größerer Entfernung ausgestrahlt werden. Die Reichweite eines
Passiv-Infrarotsensors sollte daher immer als RELATIVES Maß (bezogen auf einen menschlichen Körper)
und nie als ABSOLUTES Maß (für alle Körper) betrachtet werden.
Infrarotsensor
Reichweite (m)
3
