Infinity iW-720

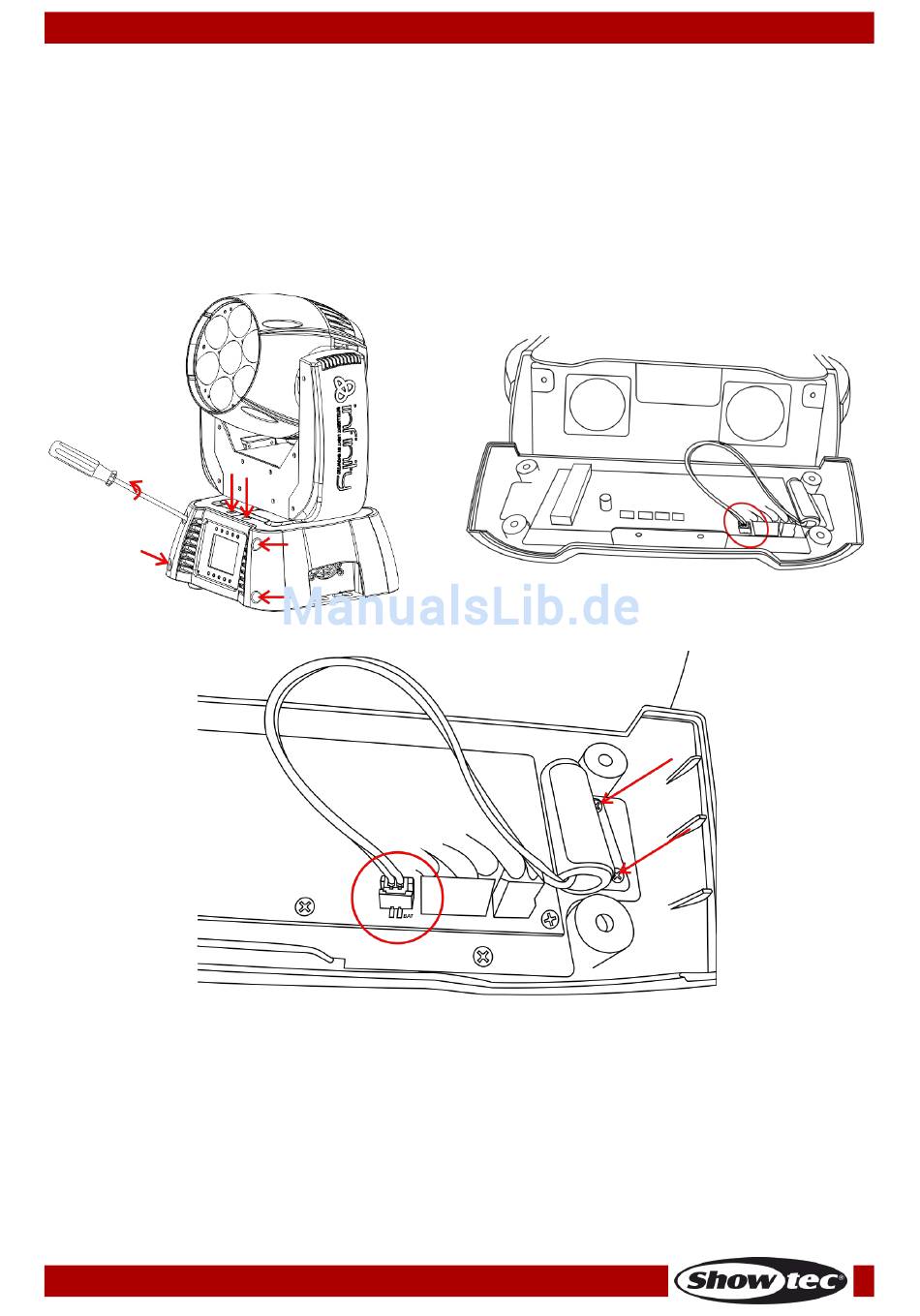

Ersetzen des Akkus
(muss von einem qualifizierten Techniker durchgeführt werden!)
01) Ziehen Sie den Netzstecker ab.
02) Lösen Sie die 6 Schrauben auf der Vorderseite des Geräts.
03) Ziehen Sie vorsichtig die Frontabdeckung ab.
04) Ziehen Sie den Stecker aus der PCB ab.
05) Entfernen Sie die 2 Schrauben, die das Akkupack sichern.
06) Ersetzen Sie das alte Akkupack durch ein neues.
07) Bringen Sie die Abdeckung wieder an und drehen Sie die Schrauben fest.
Abb. 07
Bestellnummer: 41521
27
