Alpine 7619R Bedienungsanleitung
Fm/mw/lw/rds cassette player
Verwandte Anleitungen für Alpine 7619R
Inhaltszusammenfassung für Alpine 7619R

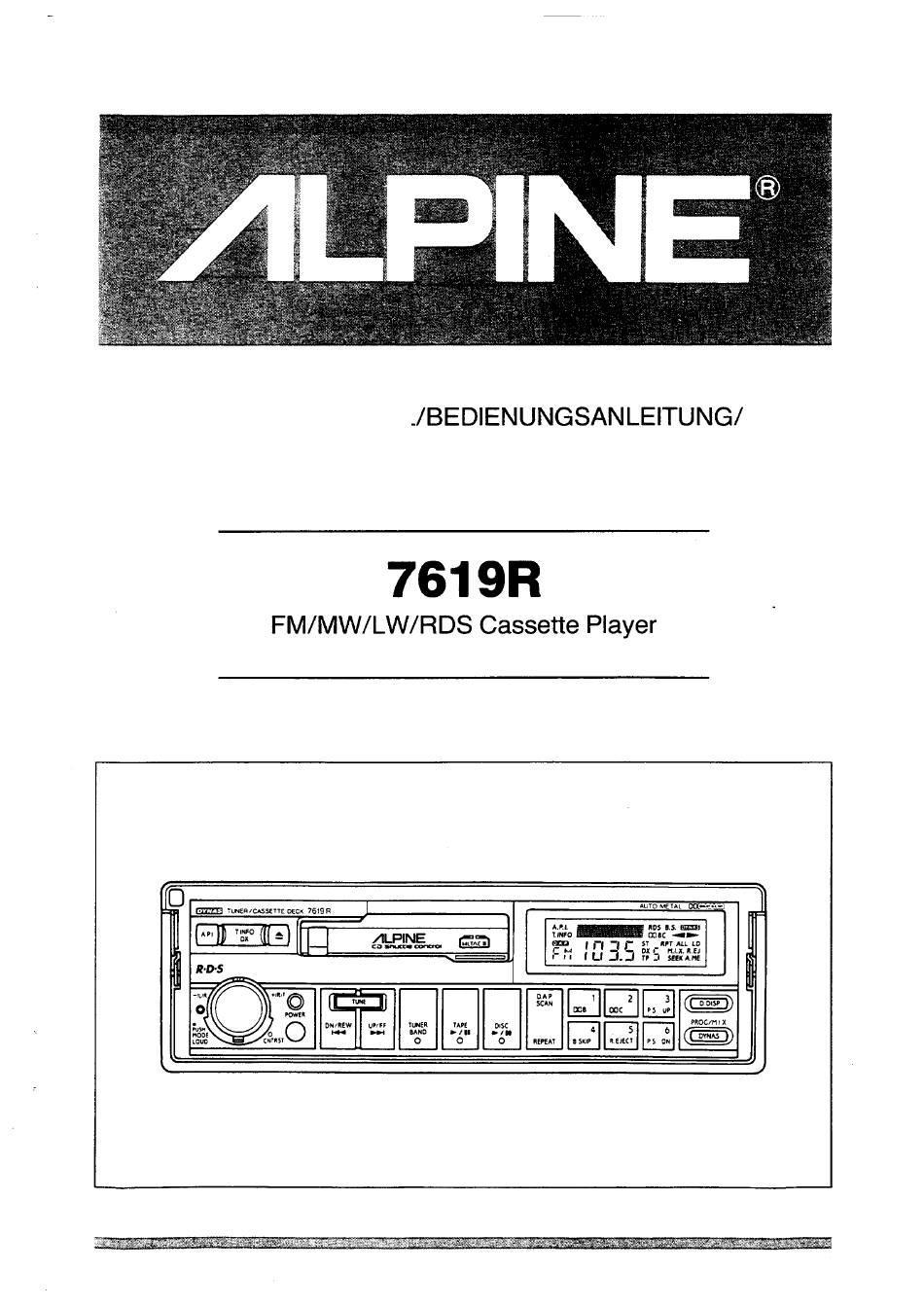

- Seite 1 ./BEDIENUNGSANLEITUNG/ 7619R FM/MW/LW/RDS Cassette Player 7619R OX r REX. OwREw...
- Seite 2 SYSTEM CHARTS/SYSTEMAUFBAU/DIAGRAMMES DU SYSTEME/DISPOSIZIONI SISTEMA/DIAGRAMAS DEL SISTEMA/SYSTEM-ÖVERSIKT SYSTEM-I/SYSTEME-I /SISTEMA-I 7619R 5959 Front Input Rear Input Eingang Hinten Eingang Vorn Entrée avant Entrée arriére Ingresso anteriore Ingresso posteriore Entrada trasero Entrada delantero Ingång, fram Ingång, bak Rear Speakers Front Speakers Hintere...
- Seite 3 SYSTEM CHARTS/SYSTEMAUFBAU/DIAGRAMMES DU SYSTEME/DISPOSIZIONI SISTEMA/DIAGRAMAS DEL SISTEMA/SYSTEM-ÖVERSIKT SYSTEM-3/SYSTEME-3/SlSTEMA-3 7619R 3900 5959 4323 Rear Input Front Input Eingang Hinten Eingang Vorn Entrée arriére Entrée avant Ingresso posteriore Ingresso anteriore Entrada trasero Entrada delantero Ingång, bak Ingång, fram Class A 4ch A-Betrieb-4-CH•Verstärker...
-
Seite 4: Inhaltsverzeichnis
SYSTEMAUFBAU BEDIENUNGSELEMENTE ANZEIGEN 5. 23 MERKMALE Deutsch VORSICHTSMASSREGELN BEDIENUNG 25 — 35 FEHLERANZEIGE FÜR CD SHUTrLE ANZEIGE FÜR 7619R TECHNISCHE DATEN... - Seite 5 CONTROLS INDICATORS/BEDIENUNGSELEMENTE ANZEIGEN/COMMANDES ET INDICA- TEURS/CONTROLLI ED INDICATORI/CONTROLES E INDICADORES/KONTROLLER OCH INDIKATORER 'CASSET E 7619R RDS E.s. A.PL POWER DYNAS 13 14 15 DYNAS T. INFO R TALL D.A.P. .I.X. R.EJ KAME Fig. 1/Abb. Please see the page indicated in the table below for explanations on the controls and indicators.
- Seite 6 Näheanderer Sender nur schwierig zu empfangen waren. SCHNELLFREIGABE-KLAMMER (Q.R.B.) GR-PRÄZISION/VOLLOGISCHERAUSCHUNTERDRÜCKUNG DRAHTLOSE FERNBEDIENUNG Der 7619R ist mit einer drahtlosenFernbedienungausgerüstet, mit der alle Cassettendeck-,Tuner- und CD-ShuttleTM-Funktionen gesteuert werden können. I.D. (INTERAKTIVES DISPLAY) Das interaktive Display zeigt alle empfangenen Steuerkommandos sowie auch andere nützliche Informationen mit Hilfe einer alphanumerischen Punktmatrix an.
-
Seite 7: Bedienungselemente
BEDIENUNGSELEMENTE ANZEIGEN Siehe Abb. 1 auf Seite Automatische Programm-Erkennung-Taste (A.P.I.) Verkehrsdurchsagen- (T. INFO)/DX (Lokal/distanz)-Taste Auswurf-Taste Cassetten-Ladeschlitz Verkehrsdurchsage-Anzeige (T. INFO) Automatische Programm-Erkennung-Anzeige (A.P.I.) Punktmatrix-DispIay Dolby B/C-Rauschunterdrückungs-Anzeige Radio-Datensystem-Anzeige (RDS) WiederhoIungs-Anzeige (RPT) Leerstellen-Überspringen-Anzeige (B.S.) DYNAS-Anzeige Bandlaufrichtungs-Anzeige (Umdrehung) Bandlaufrichtungs-Anzeige (Vorlauf) Wiederholungs-Anzeige (Alle) (ALL) LouDness-Anzeige Rückker-Auswurf-Anzeige (R. -
Seite 8: Vorsichtsmassregeln
Anschlüsse sorgfältig auf Kurzschluß hin überprüfen. Den Spannungsregler des Fahrzeuges ebenfalls überprüfen lassen. Versuchen Sie auf keinen Fall,das Gerät selbst zu reparieren. ÜberlassenSieeine Reparatur unbedingt einem Alpine-Händler Oder einem autorisierten Alpine-Service. Temperatur im Wageninneren Achten Sie vor dem Einschalten des Cassettendecks darauf, daß die Temperatur im Wageninneren sich im Bereich von —1OOC bis 600C bewegt. -
Seite 9: Bedienung
Drücken Sie die Loudness-Taste (LOUD) @ erneut länger als 2 Sekunden, um diese Funktion abzuschalten. Einschalten der Betriebsarten für den 7619R Radio-Betrieb Drücken Sie die TUNER-Taste O, um den Radio-Betrieb des Gerätes einzuschalten. Die Wellenbereichs-Anzeige @ (FMI, FM2 OderMW/LW) erscheint nun im Display. - Seite 10 BEDIENUNG Funktion für die Einstellung von 6 Betriebsarten Mit diesem Gerät lassen sich die 6, nachstehend aufgeführten Betriebsarten einstellen. Siehe in der Beschreibung der entsprechenden Betriebsart für weitere Einzelheiten. Einstellung des UKW-Pegel. Vorwahl-Nr. Vorwahl-Nr. Einstellung der Lautstärke während dem Empfang von Verkehrsinformation.
- Seite 11 BEDIENUNG Mitteilungs-DispIay Ihr neuer 7619R wurde werksseitig mit einer Mitteilung versehen. Nach einem Druck auf die D. DISP-Taste erscheint diese Mitteilung von Alpine im Display. Diese Anzeige Wird nach einem erneuten Druck auf die D. DISP-Taste @ wieder gelöscht. Auswählen der Beleuchtungsfarbe Für die Frontplatte kann zwischen zwei verschiedenen Beleuchtungsfarben (Gelb/Grün)
- Seite 12 BEDIENUNG Selbsttätige Umschaftung Stereo/Mono bei UKW-Sendern Beim Empfangschwacher UKW-Senderschaltet das Gerät selbsttätig von Stereo auf Mono um, um dadurch das Rauschen zu reduzieren. Die "ST"-Kontrolle in der Anzeige erlischt. Sollte der UKW-Sender wieder stärker zu empfangen sein, schaltet das Gerät von alleine wieder auf Stereo um und die "ST "-Kontrolle @ leuchtet wieder auf.
- Seite 13 BEDIENUNG Vorwahl-Speicher programmiert, wobei der stärkste Sender bei Vorwahl-Nr. 1 und der schwächste, programmierte Sender bei Vorwahl-Nr. 6 eingelegt wird. Bei dem Suchlauf werden die Sender zuerst mit Lokal-Abstimmungsbetrieb gesucht. Falls weniger als 6 Sender gefunden und gespeichert werden, Wird der Suchlauf erneut im DX-Betrieb durchgeführt.
- Seite 14 BEDIENUNG BEDIENUNG DES CASSETTENRECORDERS Schalten Sie das Gerät ein und drücken Sie die TAPE-Taste ( WII ) O. Das Gerät ist jetzt auf den Betrieb mit Cassettendeck eingestellt. Dolby-Rauschunterdrückung BIC* ÜberprüfenSie vor dem Abspielen einer Cassette,0b diese mit dem Dolby-BOder Dolby-C-Rauschunterdrückungssystem aufgenommen wurde.
- Seite 15 BEDIENUNG Programm-Sensor Wenn Sie die P.S. UP-Taste @ kurz heruntergedrückt halten, Wird das Band an den Beginn des nächsten Musiktitels vorgespult. 1mDisplay Wird dann "P.S. UP + 1" (wie unten abgebildet) angezeigt. Drücken Sie wiederholt auf diese Taste, können mehrere Titel auf einmal im Vorwärtslauf übersprungen werden.
- Seite 16 Cassettendeck ein, und spielen Sie diese etwa 1 Minute ab, um Fremdstoffe zu entfernen. Es gibt auch besondere Reinigungscassetten, die für die Reinigung von Capstan und Andruckwellen vorgesehen Sind. Wenden Sie sich bitte für weitere Einzelheiten über dieses Reinigungszubehör an einen autorisierten Alpine-Händler.
- Seite 17 BEDIENUNG CD-BEDIENUNG Die folgenden Anweisungen Sindnur für Systeme vorgesehen,die den Alpine CD-Shuttle mit 7619R beinhalten. Drehen Sie das Gerät, und stellen Sie den CD-Betrieb durch Drücken der CD-Plattentaste (DISC) ( ) @. Erstmaliger Systemstart Wenn das System zum ersten Mal nach der Installation Oder nach Abtrennen Oder Anschluß...
- Seite 18 BEDIENUNG WennSie den geradelaufenden Titel nocheinmalvon vorn hörenwollen, drückenSie einmal kurz auf die DN/REW-Taste $. DieWiedergabeWirdunterbrochen undder Abtasterbewegt sichzurückan den Beginn desgeradelaufenden Titels.Dieim Titel-Nr.-Anzeige @angezeigte Titelnummer verändert sich nicht. DieWiedergabesetzt daraufhinunmittelbarundab Titelbeginnwiederein. WennSie mehrereTitel auf einmal(in Rückwärtsrichtung) überspringen wollen, drücken Sie solangewiederholt auf die DN/REW-Tasteg, bis der von Ihnen gewünschte Titel angezeigt wird.
- Seite 19 BEDIENUNG CD-Platten anspielen DrückenSiedie Anspiel-Taste (SCAN) e ; daraufhinwerdendie ersten10 Sekunden jedesTitelsin Folgeabgespielt. D ieseFunktion ist besonders danngeeignet, w ennein bestimmter Titel weiter vorne auf der CD-Platte gesucht wird. Wenn die Anspiel-Taste (SCAN)@ ein zweites Mal gedrückt wird, Wird diese Funktiongelöscht. M.I.X.
-
Seite 20: Fehleranzeige Für Cd Shutrle
Drücken Sie die Auswurftaste ausgeworfen werden. für das Magazin erneut. Falls sich das Magazin nicht auswerfen läßt, wenden Sie sich an einen Alpine-Händler. Die CD-Platte liegt in dem Drücken Sie die Auswurftaste ERROR Abspielmechanismus für das Magazin,und legen Gerätes. Sie ein leeres Magazin ein. -
Seite 21: Gehäuseabmessungen
64 dB Mit Dolby B Rauschunterdrückung 72 dB Mit Dolby C Rauschunterdrückung 55 dB Ohne Dolby Rauschunterdrückung Frequenzgang 20 — 22.000 Mit Alpine Test Band. ALLGEMEINES 14,4 V Gleichstrom (1 1 — 16 V zulässig) Stromversorgung 500 mV/10 kOhm Ausgangsspannung ±...
