DeFelsko PosiTest PG Gebrauchsanweisung Seite 19

Linie. Wenden Sie gerade genug Druck an, um in den
Untergrund zu schneiden.
6. Schalten Sie die eingebaute Beleuchtung (S. 3) ein und richt
en Sie das Mikroskop über dem Schnittpunkt zwischen der
Markierung und dem Nutenschnitt aus.
7. Beobachten Sie den Schnitt durch das Okular, indem Sie das
Mikroskop ausrichten und das Okular so weit wie nötig
drehen, um die Gitternetzmarkierungen auf die Nut
auszurichten.
HINWEIS:
größeren Skalenstriche mit der Kante der Beschichtung in einer
Linie auszurichten. Es ist nicht nötig, sie auf die Nullmarkierung
an der Skala auszurichten.

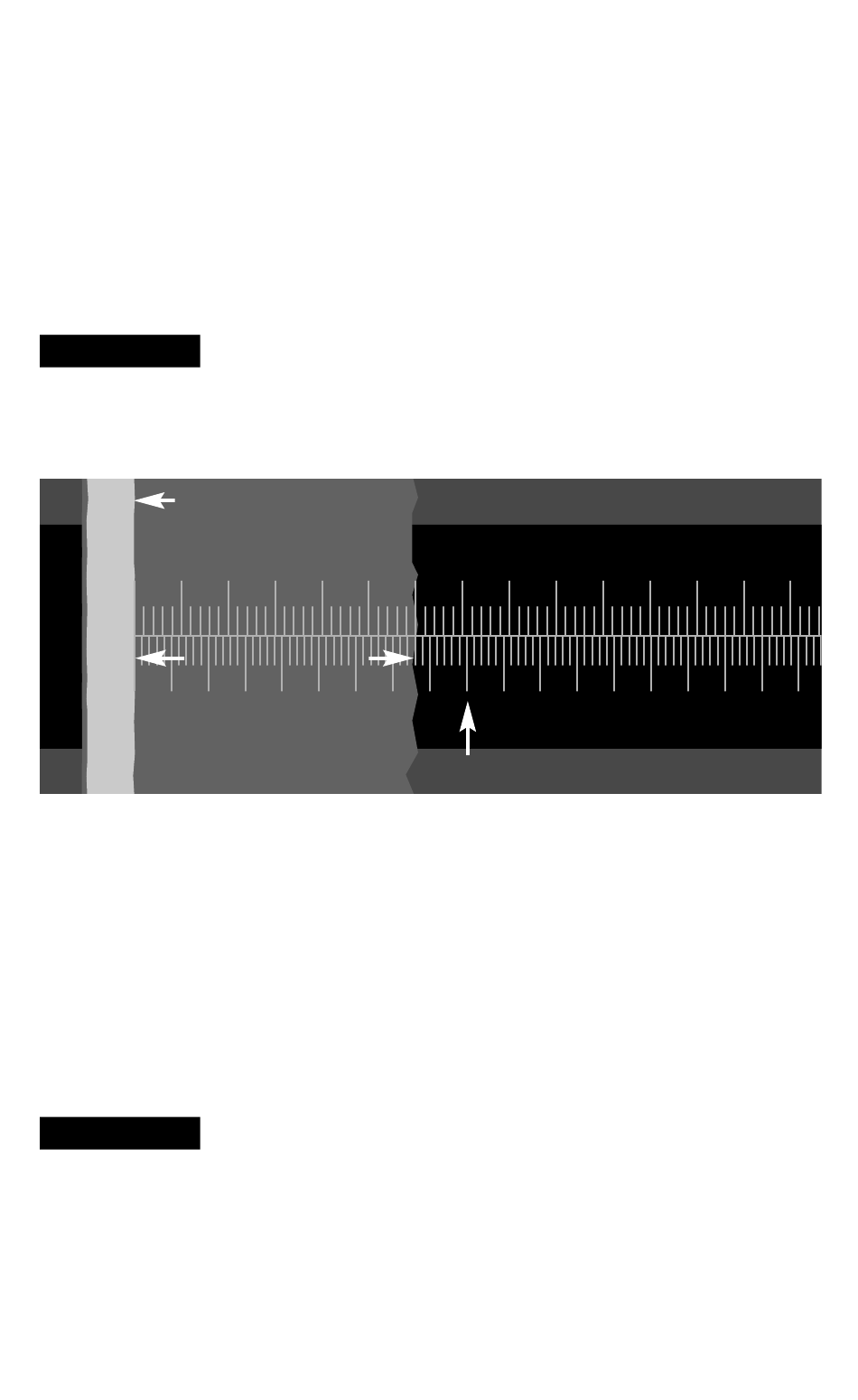

Substrat
0
0.0 0.2 0.4 0.6 0.8
Beschichtung
Messung (1x Schneide) = 0,76 mm / 760 µm / 0,03" / 30 mils
(2x Schneide) = 0,38 mm / 380 µm / 0,015" / 15 mils
(10x Schneide) = 0,076 mm / 76 µm / 0,003" / 3 mils
8. Zeichnen Sie die Schnittbreite auf, indem Sie von der Kante
des Untergrunds bis zur Kante der Kontrastmarkierung
messen, wobei Sie die Zahl der Skalenstriche zählen.
Wenn ein mehrschichtiges Beschichtungssystem gemessen
wird, kann die Stärke jeder einzelnen Schicht aufgezeichnet
werden.
HINWEIS:
Gradmarkierungen über der Mittellinie verwendet werden. Bei
Messungen in µm/Millimetern sollten die Skalenstriche unter der
Mittellinie verwendet werden.
9. Multiplizieren Sie die gemessene Schnittbreite mit dem
Umrechnungsfaktor aus nachstehender Tabelle, um die
Schichtdicke zu bestimmen.
Bei der Messung ist es oft von Vorteil, eine der
10 20 30
Messung
Bei Messungen in Mils/Zoll sollten die
40 50 60 70
1.2
1.0
Markierstift
2
1 DIV = 1 mil
1.4 1.6 1.8
1 DIV = 0,02 mm
