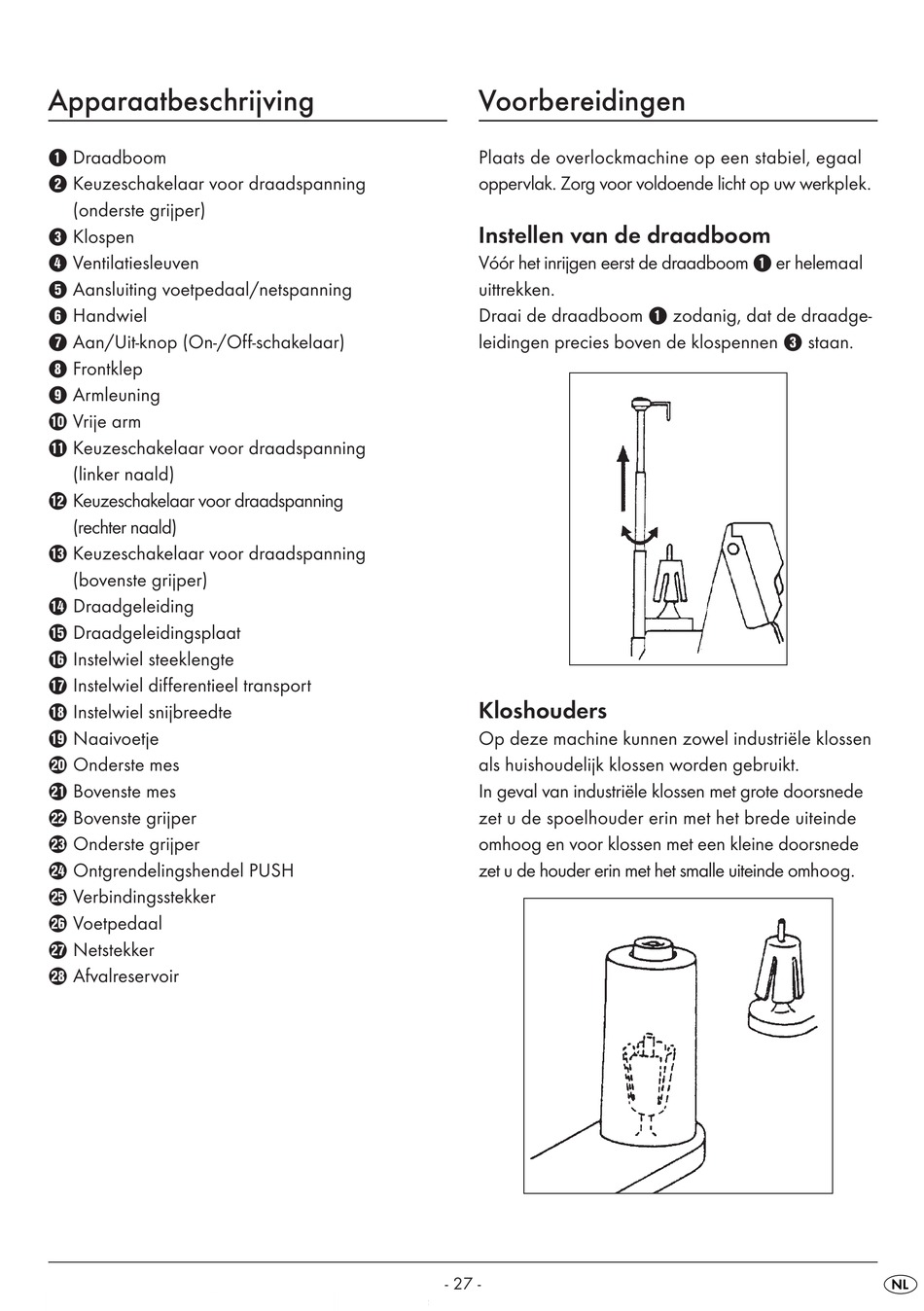

Apparaatbeschrijving

1 Draadboom
2 Keuzeschakelaar voor draadspanning
(onderste grijper)
3 Klospen
4 Ventilatiesleuven
5 Aansluiting voetpedaal/netspanning
6 Handwiel
7 Aan/Uit-knop (On-/Off-schakelaar)
8 Frontklep
9 Armleuning
0 Vrije arm
q Keuzeschakelaar voor draadspanning
(linker naald)
w Keuzeschakelaar voor draadspanning
(rechter naald)
e Keuzeschakelaar voor draadspanning
(bovenste grijper)
r Draadgeleiding
t Draadgeleidingsplaat
z Instelwiel steeklengte
u Instelwiel differentieel transport
i Instelwiel snijbreedte
o Naaivoetje
p Onderste mes
a Bovenste mes
s Bovenste grijper
d Onderste grijper
f Ontgrendelingshendel PUSH
g Verbindingsstekker
h Voetpedaal
j Netstekker
k Afvalreservoir

Voorbereidingen

Plaats de overlockmachine op een stabiel, egaal
oppervlak. Zorg voor voldoende licht op uw werkplek.

Instellen van de draadboom

Vóór het inrijgen eerst de draadboom 1 er helemaal
uittrekken.
Draai de draadboom 1 zodanig, dat de draadge-
leidingen precies boven de klospennen 3 staan.

Kloshouders

Op deze machine kunnen zowel industriële klossen
als huishoudelijk klossen worden gebruikt.
In geval van industriële klossen met grote doorsnede
zet u de spoelhouder erin met het brede uiteinde
omhoog en voor klossen met een kleine doorsnede
zet u de houder erin met het smalle uiteinde omhoog.
- 27 -
