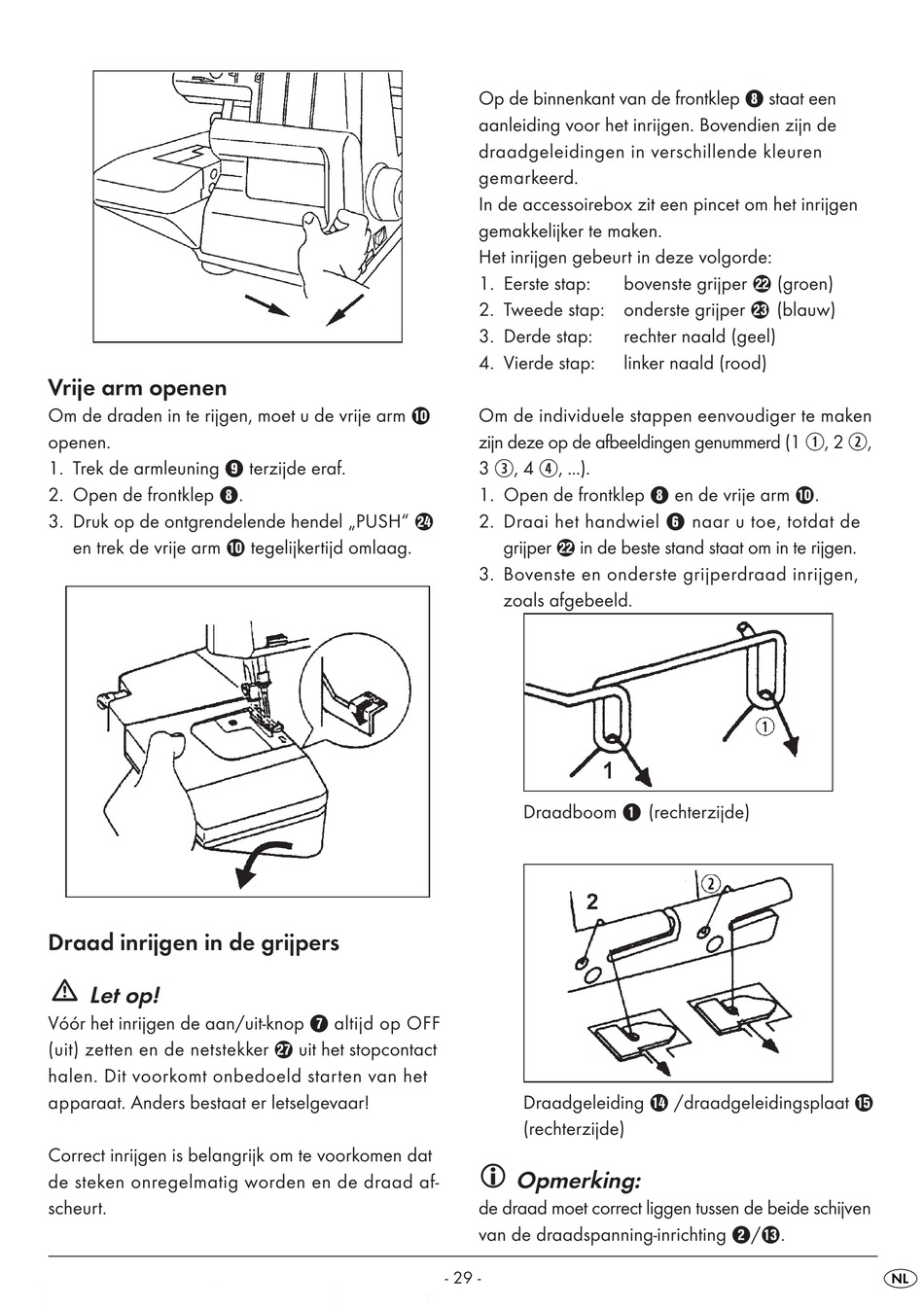

Vrije arm openen

Om de draden in te rijgen, moet u de vrije arm 0
openen.
1. Trek de armleuning 9 terzijde eraf.
2. Open de frontklep 8.
3. Druk op de ontgrendelende hendel „PUSH" f
en trek de vrije arm 0 tegelijkertijd omlaag.

Draad inrijgen in de grijpers

Let op!
Vóór het inrijgen de aan/uit-knop 7 altijd op OFF
(uit) zetten en de netstekker j uit het stopcontact
halen. Dit voorkomt onbedoeld starten van het
apparaat. Anders bestaat er letselgevaar!
Correct inrijgen is belangrijk om te voorkomen dat
de steken onregelmatig worden en de draad af-
scheurt.
Op de binnenkant van de frontklep 8 staat een
aanleiding voor het inrijgen. Bovendien zijn de
draadgeleidingen in verschillende kleuren
gemarkeerd.
In de accessoirebox zit een pincet om het inrijgen
gemakkelijker te maken.
Het inrijgen gebeurt in deze volgorde:
1. Eerste stap:
2. Tweede stap: onderste grijper d (blauw)
3. Derde stap:
4. Vierde stap:
Om de individuele stappen eenvoudiger te maken
zijn deze op de afbeeldingen genummerd (1
e
r
3
, 4
, ...).
1. Open de frontklep 8 en de vrije arm 0.
2. Draai het handwiel 6 naar u toe, totdat de
grijper s in de beste stand staat om in te rijgen.
3. Bovenste en onderste grijperdraad inrijgen,
zoals afgebeeld.
Draadboom 1 (rechterzijde)
Draadgeleiding r /draadgeleidingsplaat t
(rechterzijde)
Opmerking:
de draad moet correct liggen tussen de beide schijven
van de draadspanning-inrichting 2/e.
- 29 -
bovenste grijper s (groen)
rechter naald (geel)
linker naald (rood)
q
w
, 2
,
