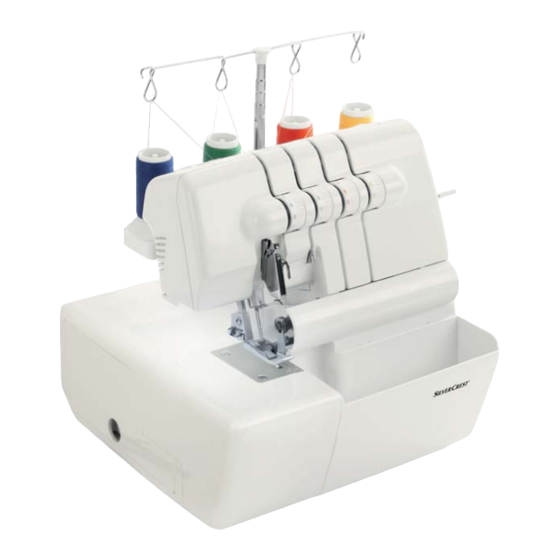

- Seite 1 Overlock-Nähmaschine SON 90 A1 Overlock-Nähmaschine Bedienungsanleitung Machine à coudre Overlock Mode d'emploi Tagliacuci Istruzioni per l'uso Overlockmachine KOMPERNASS GMBH Gebruiksaanwijzing BURGSTRASSE 21 · D-44867 BOCHUM www.kompernass.com ID-Nr.: SON 90 A1-01/11-V1 IAN: 64780...
- Seite 2 SON 90 A1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Bestimmungsgemäßer Gebrauch Sicherheitshinweise Lieferumfang Technische Daten Gerätebeschreibung Obermesser in Ruhestellung bringen Nadelinformationen Obergreifereinsatz Frontklappe öffnen Vorbereitungen Fußpedal anschließen ..................6 Steuern der Nähgeschwindigkeit . - Seite 4 Overlocknähte Rollsäume ....................19 Abketteln und Probenähen .
-
Seite 5: Bestimmungsgemäßer Gebrauch
OVERLOCK-NÄHMASCHINE Bestimmungsgemäßer Gebrauch Die Overlock-Nähmaschine ist vorgesehen ... Die Nähmaschine ist nicht vorgesehen ... – zur Verwendung als ortsveränderliches Gerät, – zur ortsfesten Aufstellung, – zum Einfassen von Stoffrändern (Ketteln) von haushaltsüblichen Textilien – zur Verarbeitung von anderen Materialien (z. B. Leder, Zelt-, Segel- und und ... -
Seite 6: Lieferumfang
Lieferumfang Overlock-Nähmaschine Öl Ersatzmesser (unten) Abfallbehälter Zubehörbox 2 Nadeln Nr. 11 Bedienungsanleitung 4 Nadeln Nr. 14 (2 in der Maschine vor- installiert) 4 Spulenkappen Obergreifereinsatz Schlitzschraubendreher klein Schlitzschraubendreher groß Abdeckhaube Pinzette Pinsel mit integriertem Auftrenner Das Zubehör finden Sie in der Zubehörbox an der Seite der Maschine (Abb.1). -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Auf der vorderen Ausklappseite: Auf der hinteren Ausklappseite: 1 Fadenbaum i bewegliches oberes Messer (Obermesser) 2 Spulennadel o Obergreifer 3 Garnrollenzentrierer p Untergreifer 4 Nähfußhebel a Nähfuß 5 Einstellrad für die Stichlänge s feststehendes unteres Messer 6 Handrad d Nahtbreitenschalter 7 Anschluss Fußpedal/Netzanschluss f Nahtbreiteneinstellknopf 8 Netzschalter (On-/Off-Schalter) -
Seite 8: Frontklappe Öffnen
Frontklappe öffnen Achtung! Stellen Sie die Maschine immer am Netzschalter 8 aus, wenn Sie die Frontklappe 0 öffnen. Verletzungsgefahr! • Schieben Sie die Frontklappe 0 nach rechts (A) und ziehen Sie sie dann zu sich hin (B) (Abb. 5). Hinter der Frontklappe 0 sehen Sie den Greiferraum. -
Seite 9: Nadel(N) Entfernen
Nadel(n) entfernen Achtung! Ziehen Sie vor dem Wechseln der Nadeln den Netzstecker. Dies verhin- dert unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungs- gefahr! T T i i p p p p Das Austauschen der Nadeln ist leichter, wenn Sie den Freiarmdeckel vorher abnehmen (Abb. -
Seite 10: Einfädeln
Einfädeln Hinweis: Bei Lieferung sind alle 4 Fäden schon eingefädelt. Sie können sofort mit dem Nähen beginnen. Wenn Sie die Garne wechseln möchten, und alle 4 Fäden sind noch eingefädelt, dann gehen Sie vor, wie im Kapitel „Faden- wechsel (zusammenbinden)“ beschrieben. Wenn Sie die Fäden komplett neu einfädeln müssen, gehen Sie vor, wie in diesem Kapitel „Einfädeln“... - Seite 11 3. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 16). Abb.16 4. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den Scheiben des Fadenspannungswählers z hindurch und ziehen Sie ihn dann nach unten (3) (Abb.
-
Seite 12: Unteren Greiferfaden Einfädeln (Gelb)
Unteren Greiferfaden einfädeln (gelb) Achtung! Stellen Sie vor dem Einfädeln den Netzschalter 8 immer auf „O“ (aus) und ziehen Sie den Netzstecker. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr! Abbildung 19 zeigt den Fadenverlauf des Unteren Greiferfadens. Die einzelnen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben. -
Seite 13: Faden Für Rechte Nadel Einfädeln (Grün)
5. Fädeln Sie im Greiferraum gemäß der gelben Markierungen den Faden ein (4 - 8) (Abb. 22). Abb.22 6. Halten Sie den Faden ca. 4 cm von der Fadenführung mit der Pinzette fest (Abb. 23). 7. Führen Sie ihn nun mit der Pinzette von links leicht unter die Fadenfüh- rung. - Seite 14 2. Fädeln Sie den Faden in die Fadenführung ein, indem Sie den Faden nach unten ziehen, bis er unter die Fadenführung rutscht (2) (Abb. 25). Abb.25 3. Halten Sie den Faden mit den Fingern fest, führen Sie ihn zwischen den Scheiben des Fadenspannungswählers t hindurch und ziehen Sie ihn dann nach unten (3) (Abb.
-
Seite 15: Faden Für Linke Nadel Einfädeln (Blau)
Faden für linke Nadel einfädeln (blau) Achtung! Stellen Sie vor dem Einfädeln den Netzschalter 8 immer auf „O“ (aus) und ziehen Sie den Netzstecker. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr! Abbildung 29 zeigt den Fadenverlauf des linken Nadelfadens. Die einzel- nen Einfädel-Stellen sind nummeriert und im Folgenden näher beschrieben. -
Seite 16: Probelauf
4. Fädeln Sie den Faden gemäß der blauen Markierungen ein (4 - 6) (Abb. 32/33). Abb.32 5. Führen Sie den Faden durch die linke Nadel (7) (Abb. 33). 6. Legen Sie den Faden nach hinten unter den Nähfuß a. Abb.33 Probelauf Wenn zum ersten Mal Garn eingefädelt wird oder nach einem Fadenriss Garn neu eingefädelt werden muss, gehen Sie wie folgt vor:... -
Seite 17: Fadenwechsel (Zusammenbinden)
Fadenwechsel (zusammenbinden) Nach der folgenden Vorgehensweise ist der Fadenwechsel ganz einfach: 1. Schneiden Sie das Garn über der Spulennadel 2 ab (Abb. 34) und setzen Sie die neuen Garnrollen auf die Spulennadeln 2. Abb.34 2. Knoten Sie die Enden von altem und neuem Faden zusammen (Abb. -
Seite 18: Durch Drehen Des Nahtbreiteneinstellknopfes
... durch Drehen des Nahtbreiteneinstellknopfes Mit dem Nahtbreiteneinstellknopf f kann die Nahtbreite innerhalb der unten angegebenen Bereiche eingestellt werden. • Nur die linke Nadel wird benutzt: 5,2 - 6,7 mm • Nur die rechte Nadel wird benutzt: 3,0 - 4,5 mm Einstellen des Nahtbreiteneinstellknopfs Achtung! Stellen Sie vor den Einstellungen am Nahtbreiteneinstellknopf f den Netz-... -
Seite 19: Differentialtransport
Differentialtransport Funktionsweise Die Maschine hat zwei Sätze von Vorschubzahnstangen, einen vorne und einen hinten. Diese beiden Sätze bewegen sich unabhängig voneinander. Durch den Differentialtransport können die beiden Zahnstangensätze sich mit verschiedenen Geschwindigkeiten bewegen. Dadurch wird das Nähgut gedehnt oder gerafft, je nachdem, welche Transportdifferenz zwischen den vorderen und den hinteren Vorschubzahn- Abb.42 stangen eingestellt ist. -
Seite 20: Freiarmnähen
Freiarmnähen Um schlauchförmige Textilien, wie zum Beispiel Ärmel oder Hosenbeine zu bearbeiten, können Sie den Freiarmdeckel entfernen. • Nehmen Sie, falls angebracht, den Abfallbehälter von der Maschine • Schieben Sie den Freiarmdeckel nach links und ziehen Sie ihn ab (Abb. 46). Abb.46 •... -
Seite 21: Overlocknähte
Overlocknähte • Öffnen Sie die Frontklappe 0. • Schieben Sie den Nahtbreitenschalter d auf „S“, damit der Naht- breitenfinger vorgeschoben wird (1)(Abb. 49). Hinweis: Der Nahtbreitenschalter d muss bis zum Anschlag geschoben werden. Ansonsten werden die Nähte unsauber. Standard-Position Abb.49 Rollsäume •... -
Seite 22: Abketteln Und Probenähen
Abketteln und Probenähen • Legen Sie alle Fäden unter dem Nähfuß a nach hinten, leicht nach links, über die Stichplatte e. • Halten Sie die Fäden unter leichter Spannung fest. • Drehen Sie das Handrad 6 2 bis 3 Umdrehungen zu sich hin, um die Leerkettenbildung zu beginnen. -
Seite 23: 2-Faden-Überwendlings-Kettelstich (Overlock)
2-Faden-Überwendlings-Kettelstich (Overlock) Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 53. Nadel-Position Dieser Stich mit einer Nadel und 2 Fäden wird für das Versäubern von Kanten bei leichten oder dehnbaren Stoffen verwendet. Durch Verändern der Nadelposition erhält man eine schmale oder breite Kettelnaht. Nahtbreitenschalter Stellen Sie die Fadenspannungswähler r t z u auf die passenden Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten... -
Seite 24: 2-Faden-Überwendlings-Stich
2-Faden-Überwendlings-Stich Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 56. Dieser Stich mit einer Nadel und 2 Fäden wird zum Versäubern normaler Stoffe mit Überwendlingsstich verwendet. Er ist auch ideal für Flachstich- Nahtbreitenschalter nähte (Kapp- oder Stoßnähte) und den Blindsaum. Durch Verändern der Nadelposition erhält man eine schmale oder breite Überwendlingsnaht. -
Seite 25: 3-Faden-Kettelstich (Overlock)
3-Faden-Kettelstich (Overlock) Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 59. Dieser Stich mit einer Nadel und 3 Fäden wird für das Versäubern bei normalen Stoffen mit Überwendlingsstich verwendet. Nahtbreitenschalter Durch Verändern der Nadelposition erhält man eine schmale oder breite Kettelnaht. -
Seite 26: 3-Faden-Flatlocknaht
3-Faden-Flatlocknaht Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 63. Dieser Stich mit einer Nadel und 3 Fäden wird für Stoß- oder Kappnähte und für Zierstiche mit dekorativem Faden verwendet . Durch Verändern der Nahtbreitenschalter Nadelposition erhält man eine schmale oder breite Flatlocknaht (Flach- naht). -
Seite 27: 3-Faden-Überwendlings-Kettelstich (Overlock)
3-Faden-Überwendlings-Kettelstich (Overlock) Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 67. Dieser Stich mit einer Nadel und 3 Fäden wird zum Beispiel zum Nähen von Zierkanten verwendet. Nahtbreitenschalter Durch Verändern der Nadelposition erhält man eine schmale oder breite Überwendlings-Kettelnaht. Stellen Sie die Fadenspannungswähler r t z u auf die passenden 2 - 4 Stichlänge... -
Seite 28: 3-Faden-Sicherheitsstich, Stark Dehnbar, Imitiert
3-Faden-Sicherheitsstich, stark dehnbar, imitiert Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 71. Dieser Stich mit 2 Nadeln und 3 Fäden ist ideal für leichte, extrem dehn- bare Stoffe wie z. B. Trikot und Elastan. Nahtbreitenschalter Stellen Sie die Fadenspannungswähler r t z u auf die passenden 2 - 4 Werte (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Stichlänge... -
Seite 29: 4-Faden-Sicherheitsstich, Stark Dehnbar, Imitiert
4-Faden-Sicherheitsstich, stark dehnbar, imitiert Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 75. Dieser Stich mit 2 Nadeln und 4 Fäden ist ideal für mittlere bis schwere, dehnbare Stoffe wie z. B. Doppelstrickstoffe und Schwimmbekleidung. Nahtbreitenschalter Er ist dafür geeignet zwei Stoffe zu verbinden und gleichzeitig die Kanten zu versäubern. -
Seite 30: Rollsäume
Rollsäume Mit dieser Maschine lassen sich vier verschiedene Rollsaumtypen nähen. Beim Nähen von Rollsäumen wird die Nähgutkante umgelegt und mit einer Overlocknaht versehen. Für diese Art von Säumen eignen sich am besten leichte Stoffe wie Batist, Chiffon, Organza usw.. Schwere Stoffe oder steife Gewebe eignen sich nicht für Rollsäume. -
Seite 31: 2-Faden-Rollsaum
2-Faden-Rollsaum Nadel-Position Das Stichbild dieses Stiches zeigt Ihnen die Abbildung 85. Stellen Sie die Fadenspannungswähler t u auf die passenden Werte Nahtbreitenschalter (siehe Tabelle) und nähen Sie eine Probenaht auf dem verwendeten Mate- rial. F - 2 Stichlänge Stecken Sie für diese Stichart den Obergreifereinsatz in den Oberen einsetzen Obergreifereinsatz Greifer o. -
Seite 32: Flatlock-Ziernähte
Flatlock-Ziernähte Um Flatlock-Nähte herzustellen, stellen Sie die Fadenspannung für einen 3-Faden-Overlockstich ein. Nähen Sie eine Naht und ziehen Sie das Näh- gut anschließend auseinander, um die Naht zu glätten. Die Flatlocknaht kann als dekorative Montagenaht oder als reine Ziernaht eingesetzt werden (Abb. 87 , dunkler Faden). Hinweise: •... -
Seite 33: Flatlocknaht Als Ziernaht
Flatlocknaht als Ziernaht • Stellen Sie das bewegliche Obermesser i in Ruhestellung (Abb. 92). Die Textilie wird nicht beschnitten bei dieser Art von Naht. • Falten Sie die Textilie so, dass die beiden linken Seiten aufeinander liegen. Abb.92 • Legen Sie die Textilie so, dass ein Teil des Stiches außerhalb der Textilie genäht wird (Abb. -
Seite 34: Ecken Nähen
Ecken nähen Außenecken Schneidlinie 1. Schneiden Sie vor und nach der Ecke ca. 2 cm bis zur Nahtlinie weg (Abb. 97). 2. Nähen Sie einen Stich weiter als bis zur Markierung „A“ auf der Zeich- nung und stoppen Sie dann (Abb. 97). Abb.97 3. -
Seite 35: Tipps Und Tricks
Tipps und Tricks Stecknadeln einstecken Stecken Sie Stecknadeln immer links vom Nähfuß a ein (Abb. 103). So befinden sich die Stecknaden nicht im Schneidbereich der Messer i s und sie lassen sich danach wieder leicht entfernen. Achtung! Geräteschäden! Nähen Sie niemals über Stecknadeln oder andere harte Materialien. Die Messer i s können dabei irreparabel beschädigt werden! Abb.103 Leerkette sichern... -
Seite 36: Wartung Und Reinigung
Wartung und Reinigung Achtung! Ziehen Sie immer vor dem Reinigen oder Warten den Netzstecker aus der Netzsteckdose. Dies verhindert ein unbeabsichtigtes Starten des Gerätes. Ansonsten besteht Verletzungsgefahr! Reinigen und Schmieren • Entfernen Sie regelmäßig Staub und Flusen aus dem Greifer- und Messerbereich. -
Seite 37: Aufbewahren
Aufbewahren Achtung: Ziehen Sie immer den Netzstecker aus der Steckdose bevor Sie die Ma- schine verstauen. Dies verhindert unbeabsichtigtes Starten des Gerätes und somit Verletzungsgefahr sowie Überhitzung des Gerätes! Wenn Sie die Maschine nicht verwenden, decken Sie sie immer mit der Ab- deckhaube ab. -
Seite 38: Fehlerbehebung
Fehlerbehebung Problem Ursache Behebung • Nadeln sind verbogen, stumpf oder an den • Setzen Sie neue Nadeln ein. Spitzen beschädigt. Nadeln brechen • Nadeln sind nicht richtig eingelegt. • Setzen Sie die Nadeln richtig in die Halterung ein. • Sie haben zu heftig am Stoff gezogen •...
