UMG 96RM-EL

Parameter und Messwerte

Alle für den Betrieb des UMG 96RM-EL notwendigen
Parameter, wie z.B. die Stromwandlerdaten, und eine
Auswahl von häufig benötigten Messwerten sind in der
Tabelle abgelegt.
Auf den Inhalt der meisten Adressen kann über die
Ethernet-Schnittstelle und über die Tasten am UMG
96RM-EL zugegriffen werden.
Am Gerät können Sie nur die ersten 3 signifikanten Stel-
len eines Wertes eingeben. Werte mit mehr Stellen kön-
nen Sie über die GridVis eingeben.
Am Gerät werden immer nur die ersten 3 signifikanten
Stellen der Werte angezeigt.
Ausgewählte Messwerte sind in Messwertanzeige-Pro-
filen zusammengefasst und können im Anzeige-Modus
über die Tasten 1 und 2 zur Anzeige gebracht werden.
Das aktuelle Messwertanzeigenprofil und das aktuelle
Anzeigen-Wechsel-Profil können nur über die Ethernet-
Schnittstelle gelesen und verändert werden.
32

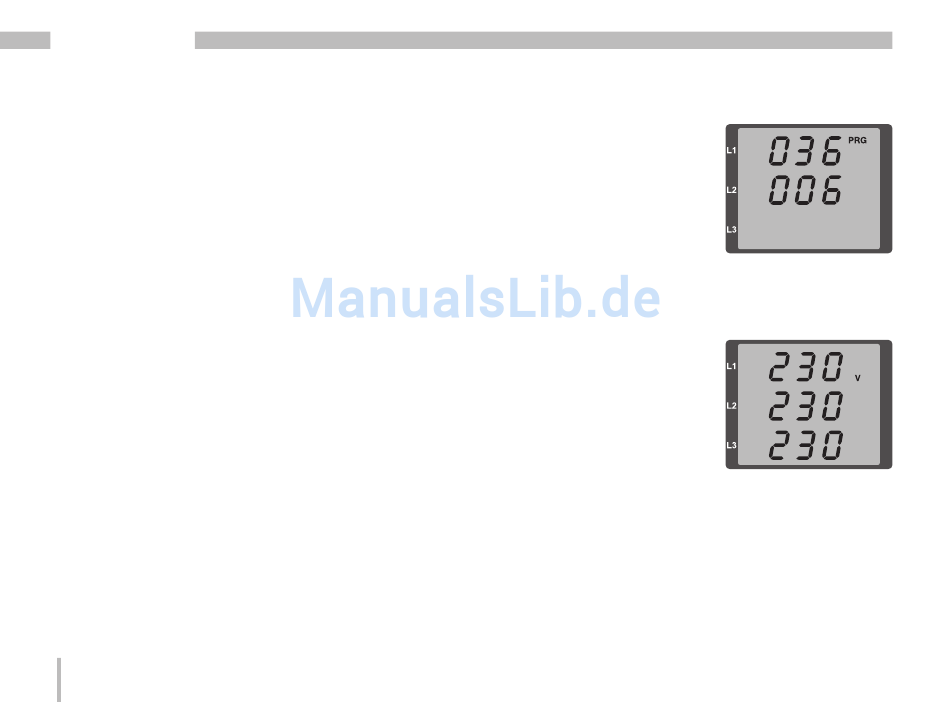

Beispiel Paramteranzeige
Im Display wird als Inhalt
der Adresse „036" der Wert
„006" angezeigt. Dieser Pa-
rameter gibt laut Liste die
Helligkeit der Hintergrund-
beleuchtung (0=dunkel,
9=hell) wieder.

Beispiel Messwertanzeige

In diesem Beispiel werden im
Display des UMG 96RM-EL
die Spannungen L gegen N
mit je 230V angezeigt.
