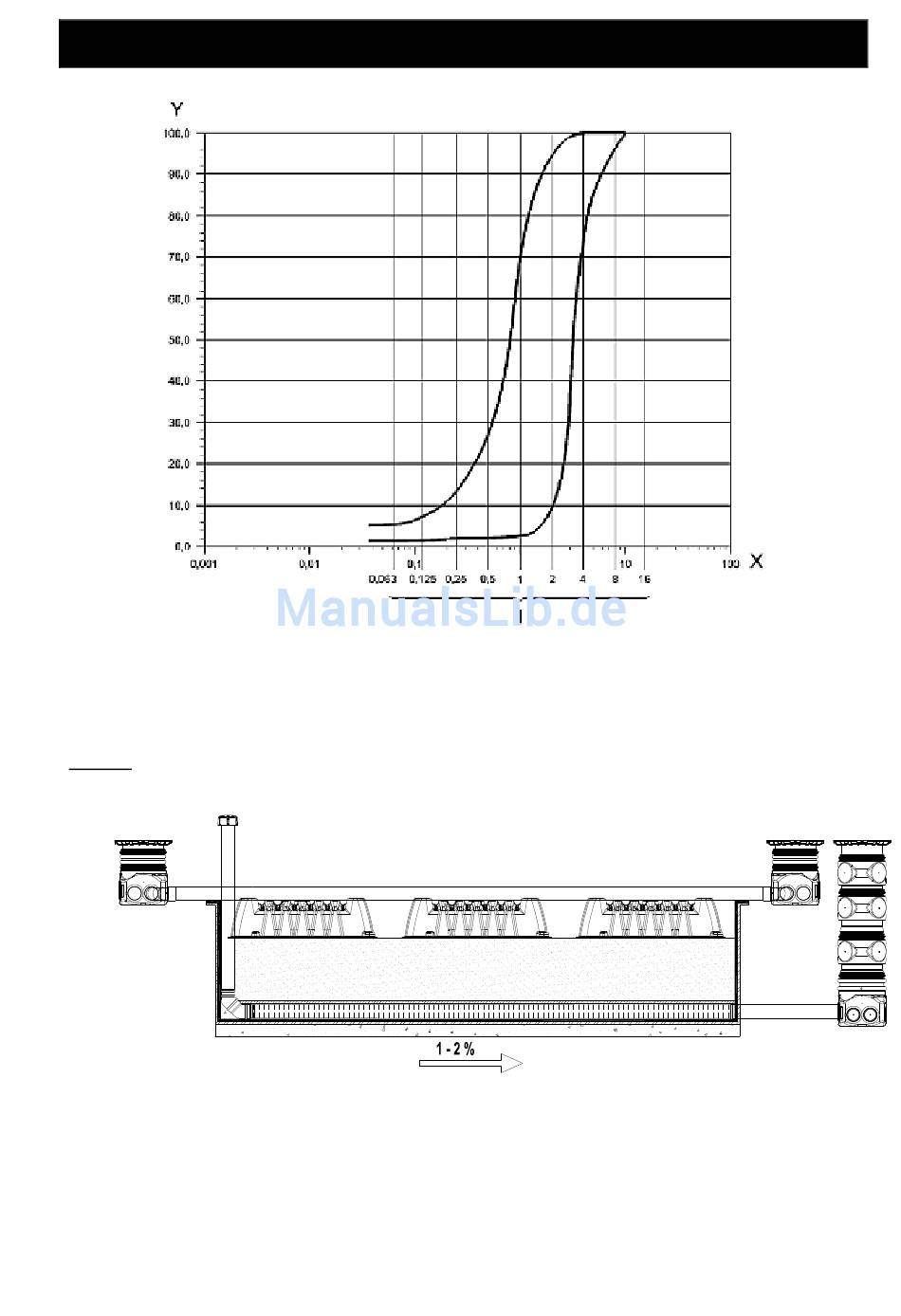

Curva granulométrica:
X = tamaño del grano en mm, Y = % arena a tamizar, 1 = malla de los cedazos
Paso 8.
1. Colocar los módulos BIOMATIC
con el plan de montaje respectivo (6 habitantes y 12 habitantes).
2. Tender la tubería sobre los módulos BIOMATIC. Hay que prestar atención a los agujeros
taladrados en la tubería. Estos agujeros tienen que estar dirigidos hacia abajo en dirección a los
módulos BIOMATIC. En los tubos se encuentra una marca como ayuda de posicionado. La
ayuda de posicionado indica el lado superior del tubo (frente a los agujeros) y la posición de las
bridas.
3. Hay que fijar la tubería sobre los módulos BIOMATIC con ayuda de bridas.
6. Instrucciones de montaje para el equipo
sobre la capa de arena de acuerdo
