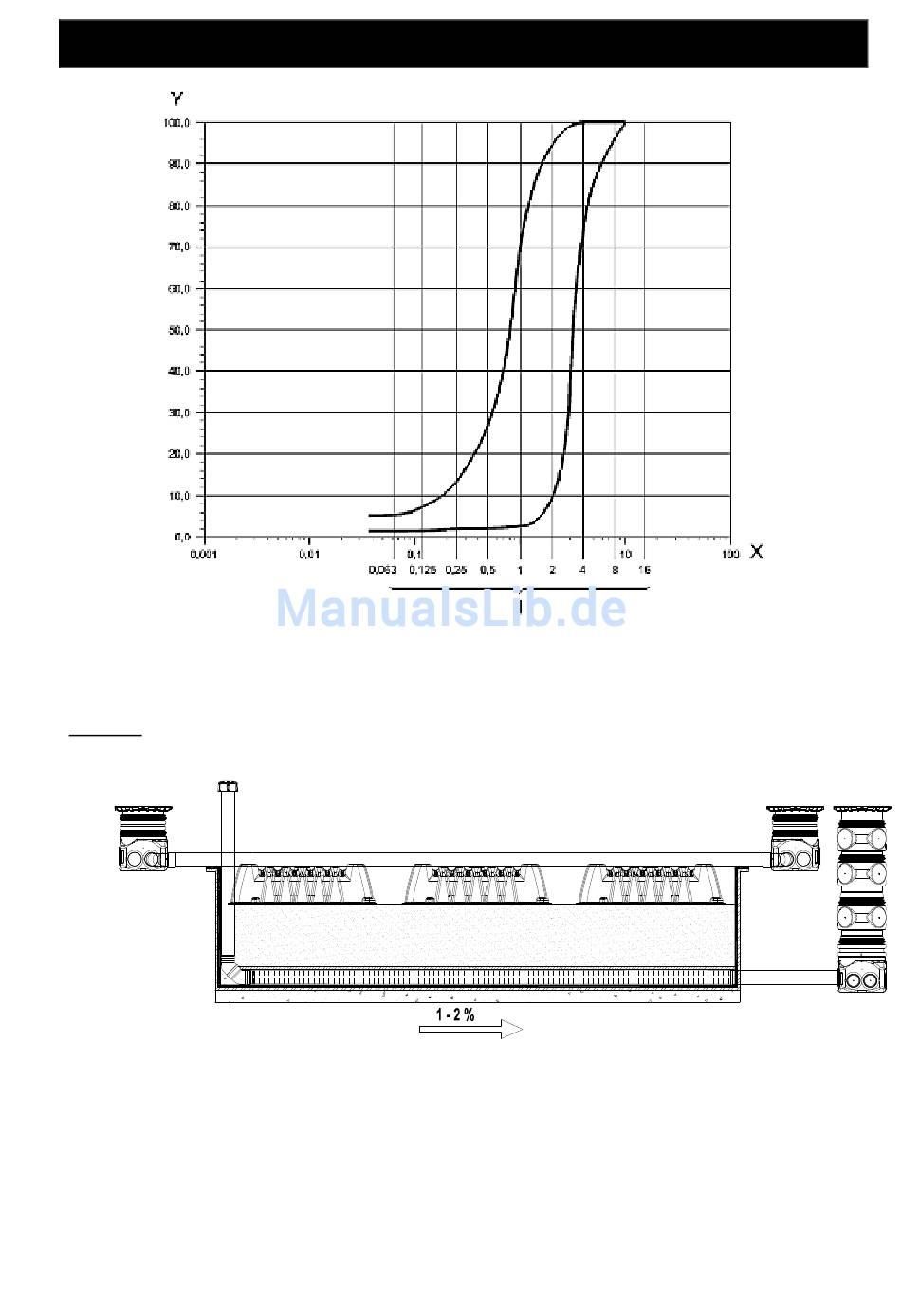

Siebkurve:
X = Siebgröße in mm, Y = % Siebgut, 1 = Maschenweite der Siebe
Schritt 8.
1. Auf der Sandschicht werden die BIOMATIC Module nach dem jeweiligen Einbauplan (6 EW & 12
EW) angeordnet.
2. Über die BIOMATIC Module wird die Verrohrung gelegt. Bitte hier auf die Bohrungen der
Verrohrung achten. Diese muss nach unten auf die BIOMATIC Module gerichtet sein. Auf den
Rohren befindet sich ein Markierung als Positionierungshilfe. Die Positionierungshilfe gibt die
Rohroberseite (gegenüberliegend der Löcher) und die Position der Kabelbinder an.
3. Die Verrohrung wird mittels Kabelbinder auf den BIOMATIC Modulen fixiert.
