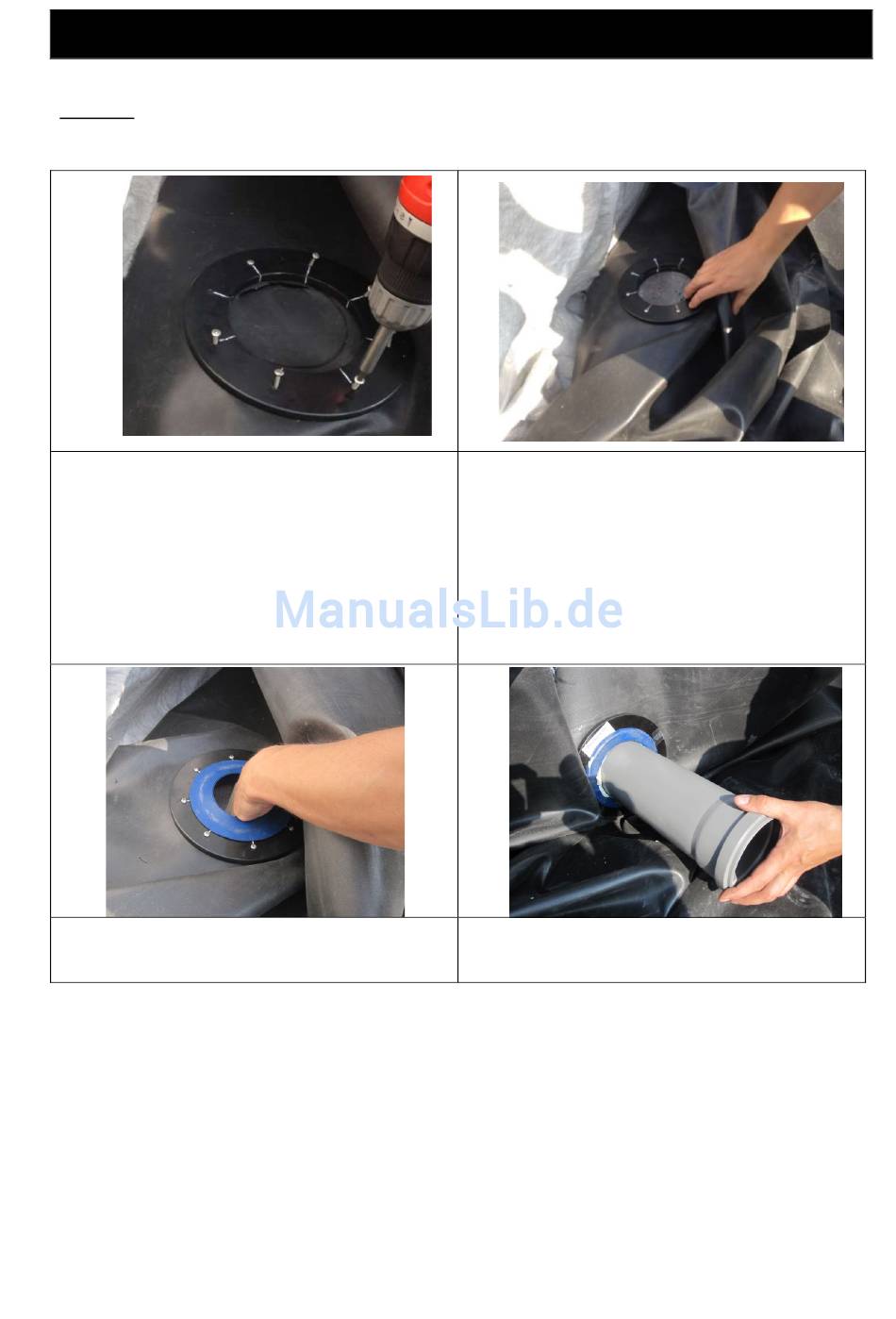

Schritt 4.
Zwischen Endschacht und Kollektorschacht wird eine Foilendurchführung angebracht.
1. Der Umriss des Rohrs wird mit einem
Markierstift auf die Folie übertragen. Die
zwei Flansche werden auf der Vorder- und
Rückseite der Folie angeordnet.
2. Die Flansche werden mit Schrauben
verbunden welche kreuzweise angezogen
werden.
4. Die Dichtung wird eingesetzt.
6. Einbauanleitungen der Anlage
21 / 96
3. Mit einem Cutter wird der innerhalb des
Rundflansches befindliche Teil der Folie
ausgeschnitten.
5. Die Dichtung wird eingefettet und das
Ablaufrohr durchgeschoben.
