Montagevorbereitung Langschild ILS Option S
Montage auf der Außenseite der Tür
Langschild ILS
4.7 Montage Option S (für Kurzschild-Bohrungen)
Überprüfen Sie vor der Montage den korrekten Sitz
des Kupplungsmoduls, siehe
"Montagevorbereitungen: Kupplungsmodul prüfen"
auf Seite 17!
Abhängig von der Größe der Schlossnuss benötigen
Sie möglicherweise Reduzierhülsen für den
Vierkantstift (siehe
Reduzierhülse für Drückervierkant"
Verwenden Sie in diesem Fall die Reduzierhülsen.
1. Falls bereits ein Beschlag in der Tür vorhanden ist,
demontieren Sie diesen. Ein bereits vorhandener
Profilzylinder kann bei passender Länge mit dem
Langschild ILS - Option S weiterverwendet werden.
Falls noch kein Profilzylinder vorhanden ist,
empfiehlt es sich, diesen vor der Montage des
Langschilds ILS - Option S zu montieren.
Sie können nun mit der Montage beginnen.

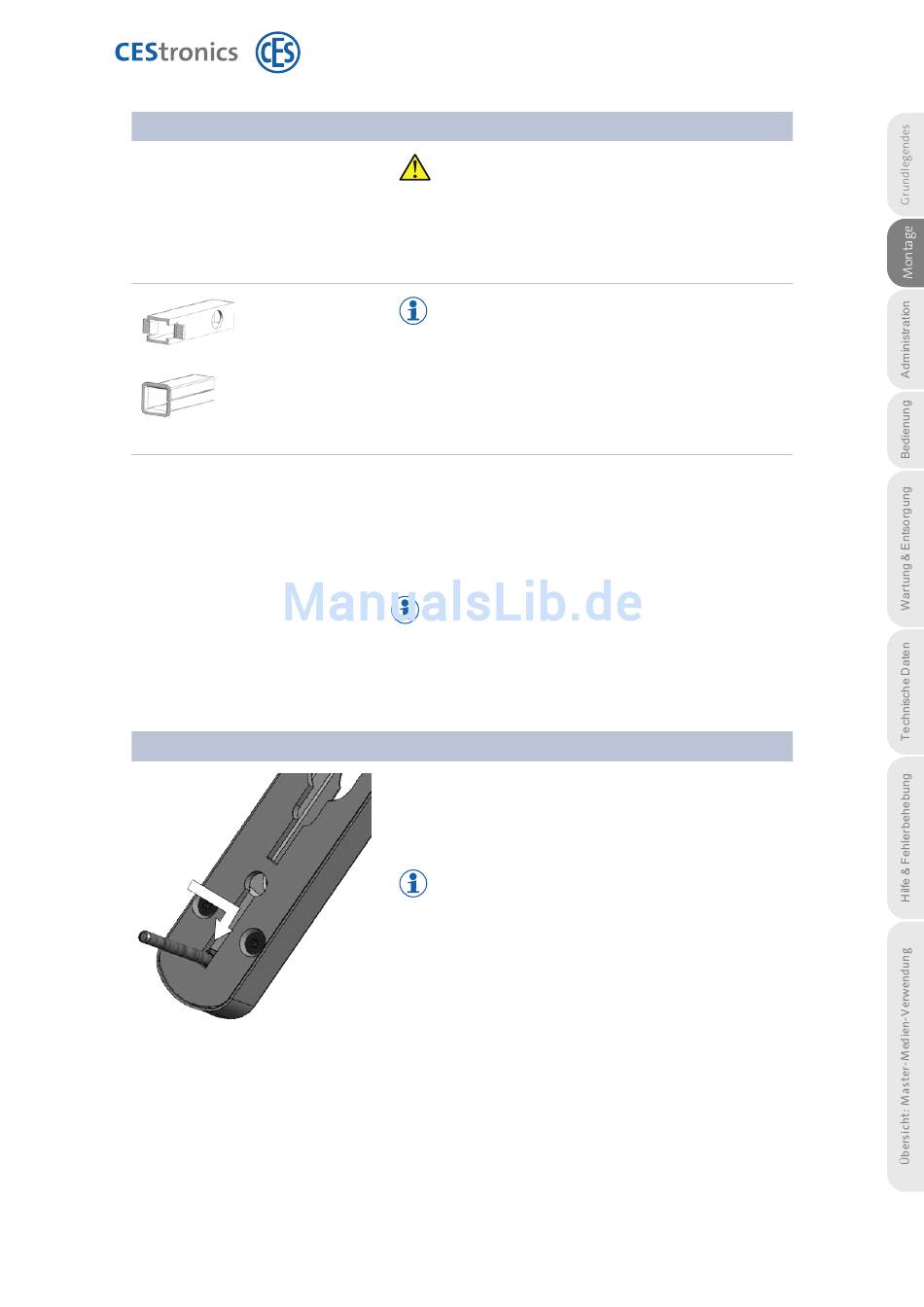

1. Schieben Sie eine der B
L in die untere Schraubenhalterung des
EITUNGSSCHIENE
A .
UßENBESCHLAGS
Die Fixierringe am Kopf der Schrauben dienen dazu,
die Schrauben an der für die vorhandenen
Bohrlöcher passenden Position zu fixieren.
2. Optional: Falls in der Tür bereits ein Bohrloch an
entsprechender Stelle vorhanden ist, können Sie die
dritte Befestigungsschraube ohne Leitungsschiene in
das oberste Schraubenloch schieben.
"Montagevorbereitungen:
auf Seite 18).
EFESTIGUNGSSCHRAUBEN OHNE
