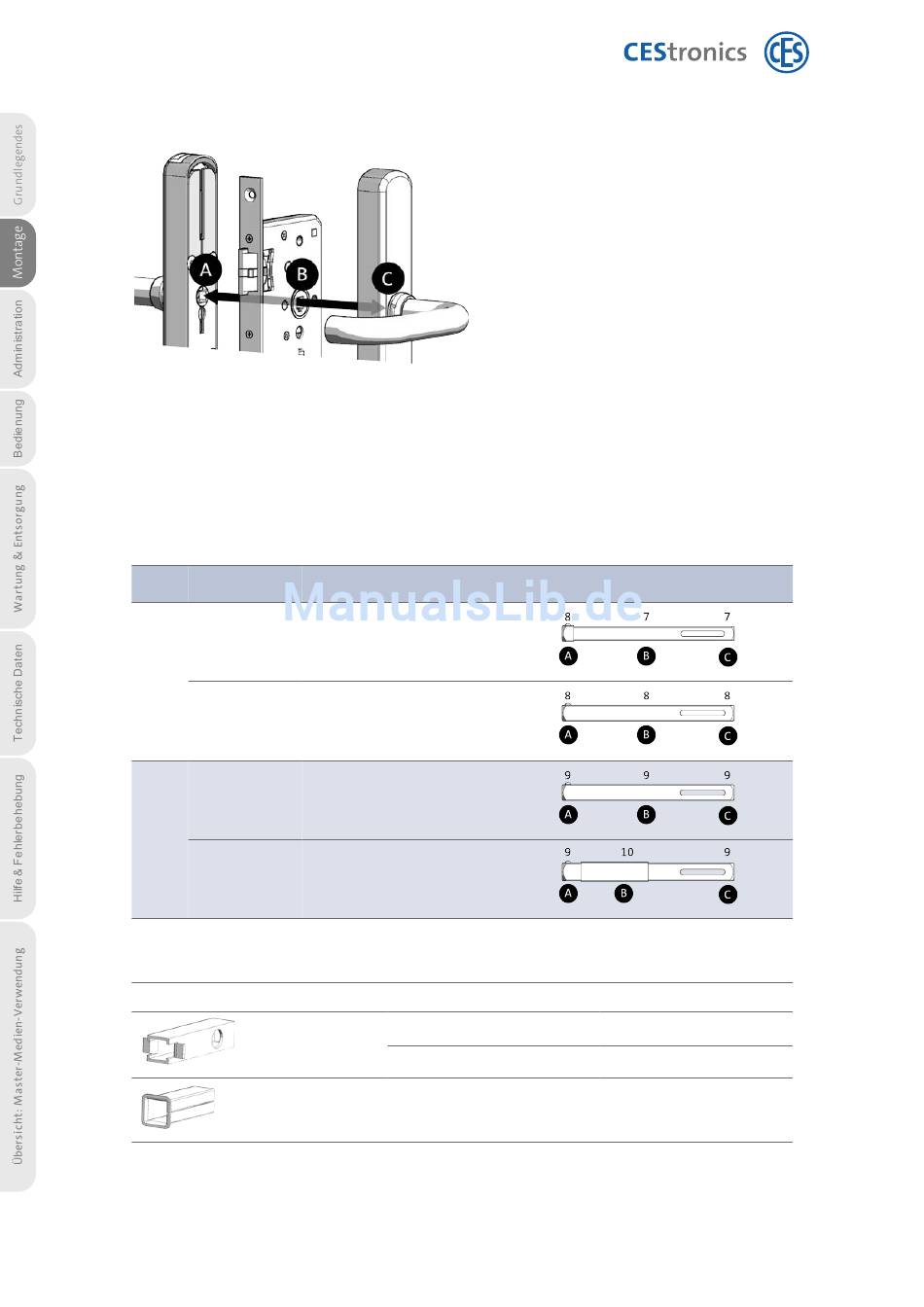

4.4 Montagevorbereitungen: Reduzierhülse für Drückervierkant
4.4 Montagevorbereitungen: Reduzierhülse für Drückervierkant
Im Lieferumfang ist ein Vierkantstift enthalten, der auf die Größe der Kupplungsnuss (A) und der
von Ihnen verwendeten Schlossnuss (B) abgestimmt ist. Falls der Drückervierkant (C) einen
größeren Umfang als die Schlossnuss (B) besitzt, müssen Sie eine Reduzierhülse verwenden. Die
passende Reduzierhülse ist im Lieferumfang bereits enthalten.
Wann wird eine Reduzierhülse benötigt?
Ⓐ Ⓑ Ⓒ
8 7 9
8 9
9 9 9
10 9
Reduzierhülsen für Drückervierkante
Reduzierhülse Bezeichnung
Version 1
Version 2
Seite 18 von 146
Reduzierhülse
7 auf 9 (Version 1, s.u.)
8 auf 9 (Version 2, s.u.)
nicht benötigt
nicht benötigt
Verfügbare Größen
7 auf 8
7 auf 9
8 auf 9
Ⓐ Kupplungsnuss
Ⓑ Schlossnuss
Ⓒ Drückervierkant
Gelieferter Vierkantstift
Artikelnummer
344137
343245
343181
Langschild ILS
