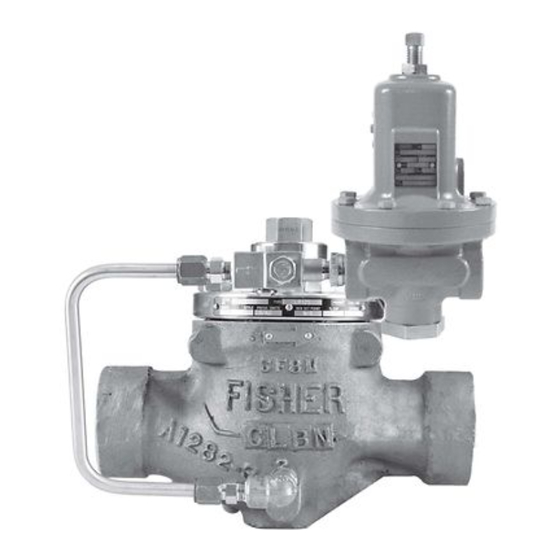

Emerson LR125 Installationsanleitung

Installationsanleitung
Deutsch – August 2012
Einleitung
Diese Installationsanleitung enthält Anweisungen für
die Installation, Inbetriebnahme und Einstellung. Ein
Exemplar der Betriebsanleitung erhalten Sie von Ihrem
örtlichen Vertriebsbüro unter www.fisherregulators.com.
Weitere Informationen siehe Betriebsanleitung
Typ LR125, D103576X012.
EU-DGRL-Kategorien
Dieses Produkt kann in den folgenden Kategorien
der Druckgeräterichtlinie 97/23/EC (DGRL) als
Sicherheitseinrichtung mit Druckgeräten eingesetzt werden.
PRODUKT-NENNWEITE
DN 25, 50, und 80 / 1, 2, und 3 Zoll
DN 100 / 4 Zoll
Technische Daten
Hauptventil-Nennweiten, Anschlussarten, und
Anlagendruckwerte
(1)
Siehe Tabelle 1
Ausgangs-(Regel-)druckbereiche
Siehe Tabelle 3
Hauptventil-Mindestdifferenzdruck
Siehe Tabelle 5
Maximaler Eingangsdruck
Hauptventil Typ LR125: Siehe Tabelle 1
Steuerventil Typ 95H: Siehe Tabelle 2
Drossel Typ 112: 103 bar / 1500 psig
Zulässige Betriebstemperatur
Siehe Tabelle 4
Hauptventil-Eingangssiebgrößen
DN 25 / 1 Zoll:
Maschenweite 12 (1,68 mm / 0.0661 Zoll)
DN 50, 80, und 100 / 2, 3, und 4 Zoll:
Maschenweite 10 (2 mm / 0.0787 Zoll)
Installation
!
Druckregelgeräte dürfen ausschließlich
durch qualifiziertes Personal installiert oder
gewartet werden. Druckregelgeräte müssen
in Übereinstimmung mit internationalen und
lokalen Vorschriften und Regelungen sowie
den Anweisungen von Fisher
bedient und gewartet werden.
Wenn am Druckregelgerät Prozessmedium
austritt oder wenn eine Undichtigkeit
im System auftritt, weist dies auf
einen Wartungsbedarf hin. Wird das
1. Die in dieser Installationsanleitung angegebenen Grenzwerte für Drücke und Temperaturen dürfen nicht überschritten werden. Alle gültigen Standards und gesetzlichen Vorschriften
müssen eingehalten werden.
2. Maschen-Nennweite
KATEGORIEN PROZESSMEDIUM
SEP Flüssigkeit
II Flüssigkeit
(1)
(1)
(1)
(2)
(2)
WARNUNG
installiert,
®
www.fisherregulators.com
Druckregelgerät in diesen Fällen nicht
sofort außer Betrieb genommen, kann es
zu einer gefährlichen Situation kommen.
Wenn dieses Druckregelgerät mit
zu hohem Druck beaufschlagt oder
Betriebsbedingungen ausgesetzt wird,
die die im Abschnitt "Technische Daten
angegebenen Grenzwerte überschreiten,
oder wenn die zulässigen Werte der
angeschlossenen Rohrleitungen oder
Rohrleitungsverbindungen überschritten
werden, können Personen- und
Sachschäden, Beschädigungen des
Gerätes, Undichtigkeiten oder Bersten von
drucktragenden Teilen die Folge sein.
Zur Vermeidung derartiger Gefahren
sollten geeignete Einrichtungen zur
Druckentlastung bzw. Druckbegrenzung
(gemäß den Anforderungen der
jeweiligen Vorschrift, Richtlinie oder
Norm) vorgesehen werden, damit die
Betriebsbedingungen diese Grenzwerte
nicht überschreiten.
Ferner kann die mechanische
Beschädigung eines Druckregelgeräts
Personen- und Sachschäden durch
austretendes Prozessmedium verursachen.
Zur Vermeidung derartiger Personen- oder
Sachschäden das Druckregelgerät an
einem sicheren Ort installieren.
Vor der Installation des Druckregelgeräts alle Rohrleitungen
reinigen und sicherstellen, dass das Druckregelgerät
während des Versands nicht beschädigt oder verschmutzt
wurde. Bei Gehäusen mit NPT-Gewinde Rohrdichtmittel
auf das Außengewinde auftragen. Bei Gehäusen mit
Flanschanschlüssen geeignete Flanschdichtungen
verwenden und die entsprechenden Vorschriften für
Rohrleitungsbau und Verschraubungen beachten. Falls
nicht anders angegeben, kann das Druckregelgerät in jeder
beliebigen Position eingebaut werden; allerdings muss
darauf geachtet werden, dass die Durchflussrichtung der
Pfeilmarkierung auf dem Gehäuse entspricht.
Hinweis
Das Druckregelgerät muss so installiert
werden, dass die Entlüftungsöffnung am
Federgehäuse zu keinem Zeitpunkt blockiert
ist. Bei Installationen im Freien muss das
Druckregelgerät fern von Fahrzeugverkehr
und so positioniert werden, dass kein
Wasser, Eis, oder andere Fremdkörper
durch die Entlüftungsöffnung in das
Federgehäuse eindringen können. Das
Druckregelgerät nicht unter Regenrinnen
oder Fallrohren installieren und darauf
achten, dass es über der wahrscheinlichen
Schneehöhe installiert ist.
Typ LR125
„
