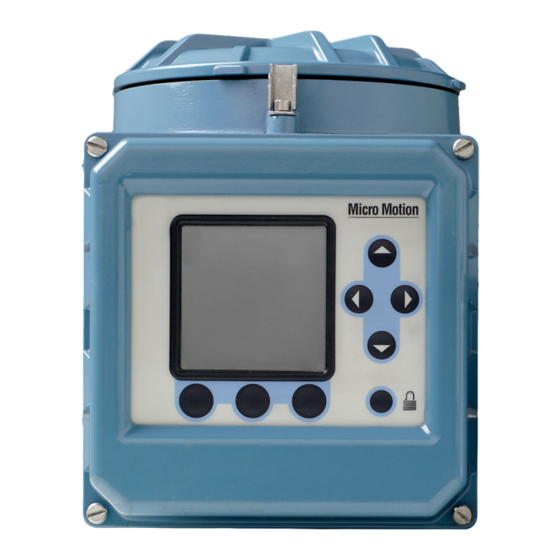

- Seite 1 Installationsanleitung 20000995, Rev BA Februar 2015 ® Micro Motion Auswerteelektronik Modell 3500 MVD oder Peripheriegerät Modell 3300 Installationsanleitung für Rackausführung...
- Seite 2 Informationen bzgl. Rücksendungsverfahren und Formulare sind über unser Web-Support-System unter www.micromotion.com oder telefonisch über unsere Micro Motion Kundenservice-Abteilung verfügbar. Micro Motion Kundenservice E-Mail: • Weltweit: flow.support@emerson.com • Asien/Pazifik: APflow.support@emerson.com Telefon: Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Vereinigte Staaten 800-522-6277 Großbritannien...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Kapitel 1 Planung ........................5 Montagesatz.......................... Festlegung des Montageortes....................Kabellängen........................... Montage der Führungsschienen und Anschlussstecker ............Montage des Modells 3500/3300 in das Rack................. 10 Kapitel 2 Montage ........................11 Montage des externen Core Prozessors.................. 11 Kapitel 3 Verkabelung ........................ 13 Anschluss Ein-/Ausgangsverdrahtung .................. -
Seite 5: Kapitel 1 Planung
Planung Planung Diese Installationsanleitung erklärt grundlegende Installationsrichtlinien für die Montage der Micro Motion ® Modell 3300 oder Modell 3500 MVD Anwendungsplattform in einem Rack mit 486,2 mm (19 in.). Informationen zu eigensicheren Anwendungen finden Sie in der Micro Motion Zulassungs-Dokumentation. Vollständige Anweisungen bezüglich Konfiguration, Wartung und Service finden Sie in der Betriebsanleitung, die mit der Auswerteelektronik mitgeliefert wird. -
Seite 6: Festlegung Des Montageortes
Planung Festlegung des Montageortes Für den Sensor einen Montageort gemäß den nachfolgend beschriebenen Anforderungen wählen. 1.2.1 Umgebungsbedingungen Die Auswerteelektronik so installieren, dass die Umgebungstemperatur zwischen —20 und +60 °C (–4 und +140 °F) liegt. Sind mehrere Applikationsplattformen installiert, mindestens 1 U (1 HE) vertikalen Abstand zwischen den Racks lassen, um eine ausreichende Belüftung zu erhalten. -
Seite 7: Kabellängen
Planung Abb. 1-2: Abmessungen für die Rackmontage 1 U = 1 HE = 44,5 mm (1,750 in.) 1 HP = 1 TE = 5,1 mm (0,200 in.) 25 HP 4 x M2,5 x 11 (25 TE) (in.) (3 HE) 128,5 122,5 (5 1/16) (4 13/16) - Seite 8 Planung Abb. 1-3: 4-adrig externe Auswerteelektronik Sensor Modell 3500 4-adriges Kabel Core Prozessor (Standard- oder erweiterte Funktionalität) Abb. 1-4: Externer Core Prozessor mit externer Auswerteelektronik Modell 3500 Sensor 4-adriges Kabel Core Prozessor Anschlussdose (nur Standard-Funktionalität) 9-adriges Kabel Tabelle 1-1: Max. Kabellängen zwischen Sensor und Auswerteelektronik Kabeltyp Adernquerschnitt Max.
-
Seite 9: Montage Der Führungsschienen Und Anschlussstecker
Planung Montage der Führungsschienen und Anschlussstecker 1.4.1 Führungsschienen Die Positionen der Führungsschienen und Anschlussstecker sind in Abb. 1-5 dargestellt. Der Abstand der Führungsschienen von Mitte zu Mitte sollte 27 HP (27 TE) betragen, z. B. 1 HP (TE) und 28 HP (TE). 1.4.2 Anschlussstecker Die Applikationsplattform wird mit folgender Ausrüstung geliefert:... -
Seite 10: Montage Des Modells 3500/3300 In Das Rack
Planung Abb. 1-5: Positionen der Führungsschienen und Anschlussstecker Rückseite Codierungen des Sensor-Anschlusssteckers Frontseite M2,5 x 8 Anschlussstecker der Verdrahtung der Spannungsversorgung Codierter Sensor-Anschlussstecker Ein-/Ausgangs-Anschlussstecker Montage des Modells 3500/3300 in das Rack 1. Das Modell 3500/3300 mit den Führungsschienen ausrichten. 2. Das Modell 3500/3300 in das Rack hineinschieben. Sicherstellen, dass die Pins auf der Rückwand Kontakt mit den Anschlusssteckern bekommen. -
Seite 11: Kapitel 2 Montage
Montage Montage Montage des externen Core Prozessors Diesen Abschnitt nur bei Installation einer externen Auswerteelektronik mit externem Core Prozessor oder externem Core Prozessor mit erweiterter Funktionalität verwenden. Siehe Abb. 1-4. Bei einer 4-adrigen externen Installation siehe Abschnitt 3.1. Abb. 2-1 zeigt den externen Core Prozessor und Montagewinkel. - Seite 12 Montage Auswerteelektronik Modell 3500 oder Peripheriegerät Modell 3300 - Rackausführung...
-
Seite 13: Kapitel 3 Verkabelung
Verkabelung Verkabelung Anschluss Ein-/Ausgangsverdrahtung Schließen Sie die Ein-/Ausgangsverdrahtung an den entsprechenden Klemmen des Anschlusssteckers an, der am weitesten rechts liegt. Siehe Tabelle 3-1 und Karte in der Hülle der Geräteoberseite (siehe Abb. 3-1). • Abgeschirmtes, paarweise verdrilltes Kabel mit 0,25 bis 1,5 mm (24 bis16 AWG) verwenden. -
Seite 14: Verkabelungsanweisungen Für 4-Adrige, Externe
Verkabelung 3.2.1 Installationsoptionen Die Sensorverdrahtung hängt von der Installationskonfiguration ab: • 4-adrige externe Auswerteelektronik (erfordert ein 4-adriges Kabel; siehe Abb. 1-3 Verkabelungsanweisungen für 4-adrige, externe Installationen) • Externer Core Prozessor mit externer Auswerteelektronik (erfordert ein 4-adriges sowie ein 9-adriges Kabel; siehe Abb. -
Seite 15: Verdrahtungsanweisungen Für Die Installation Von Externen Core Prozessor Mit Externer
Verkabelung Abb. 3-2: 4-adriges Kabel zu Modell 3500 Standard- und externen Core Prozessoren Core 4-adriges Kabel Modell 3500 Prozessor-Anschlussklemmen Sensor-Anschlussklemmen Max. Kabellänge: Siehe Abb. 1-5 Siehe Tabelle 1-1 VDC— VDC+ (schwarz) (rot) VDC+ RS-485B (rot) (grün) RS-485A (weiß) RS-485B (grün) Kabel im Lieferumfang oder Kundenbeistellung VDC—... - Seite 16 Verkabelung Um den externen Core Prozessor mit der Auswerteelektronik zu verdrahten: 1. Verwenden Sie eine der folgenden Methoden, um die Verkabelung abzuschirmen. Installationsmethode Vorgehensweise Weiter mit Nicht abgeschirmtes Kabel in einem ununterbrochenen metallenen Schritt 8 Kabelschutzrohr verlegen, das eine 360° Abschirmung von Anfang bis Ende gewährt Weiter mit Bei Verwendung von eigenen Kabelverschraubungen mit...
- Seite 17 Verkabelung Abb. 3-4: Überwurfmutter und Klemmeinsatz 114 mm (4 1/2 in.) 19 mm (3/4 in.) Überwurfmutter Klemmeinsatz 22 mm (7/8 in.) 22 mm Kabelverschraubung (7/8 in.) Schrumpfschlauch mit Abschirmung 6. Für den Anschluss am Core Prozessorgehäuse das abgeschirmte Kabel wie folgt vorbereiten (bei armiertem Kabel die Schritte d, e, f und g auslassen): a.
- Seite 18 Verkabelung Abb. 3-6: Schrumpfschlauch mit Abschirmung bedeckt die freigelegten Abschirmadern g. Klemmeinsatz so positionieren, dass das innenliegende Ende bündig mit dem Schrumpfschlauch abschließt. h. Geflecht und Abschirmadern so über den Klemmeinsatz falten, dass sie ca. 3 mm (1/8 in.) über dem O-Ring liegen. Siehe Abb.
-
Seite 19: Sensor Mit Dem Externen Core Prozessor Verdrahten
Verkabelung Abb. 3-9: Die vier Adern an den nummerierten Klemmen anschließen Spannungsversorgung + RS-485B (rot) (grün) RS-485A (weiß) Spannungsversorgung — (schwarz) Innenliegende Erdungsschraube im Core Prozessorgehäuse 10. Die interne Erdungsschraube des Core Prozessorgehäuses anschließen, wenn eine Erdung erforderlich ist. Die Erdung ist erforderlich, wenn der Core Prozessor nicht über die Sensor-Rohrleitung geerdet werden kann und lokale Vorschriften einen internen Erdungsanschluss vorschreiben. - Seite 20 Verkabelung 2. Um die Adern anzuschließen, siehe Micro Motions 9-Wire Flowmeter Cable Preparation and Installation Guide und den Anweisungen für den Sensor mit MVD Auswerteelektronik folgen. Nachfolgend weitere Informationen zum Anschließen der Adern an den Core Prozessor: a. Die in Abb.
-
Seite 21: Verdrahtung Der Spannungsversorgung Anschließen
Verkabelung Verdrahtung der Spannungsversorgung anschließen ACHTUNG! • Die Verdrahtung der Spannungsversorgung und die der Ein-/Ausgangsverdrahtung nicht im selben Kabelkanal oder Kabelschutzrohr installieren, um Gerätefehler oder Messfehler zu vermeiden. • Vor der Installation der Applikationsplattform die Spannungsversorgung ausschalten. • Sicherstellen, dass die Spannung der Spannungsversorgung mit der Spannung übereinstimmt, die auf den Anschlussklemmen der Spannungsversorgung angegeben ist. - Seite 22 F (+44) 0800 966 181 ©2015 Micro Motion, Inc. Alle Rechte vorbehalten. Micro Motion Japan Emerson Process Management Das Emerson Logo ist eine Marke der Emerson Electric Co. 1-2-5, Higashi Shinagawa Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Shinagawa-ku Marken eines Unternehmens von Emerson Process Management.
