168 TAPCON®
Schnittstelle

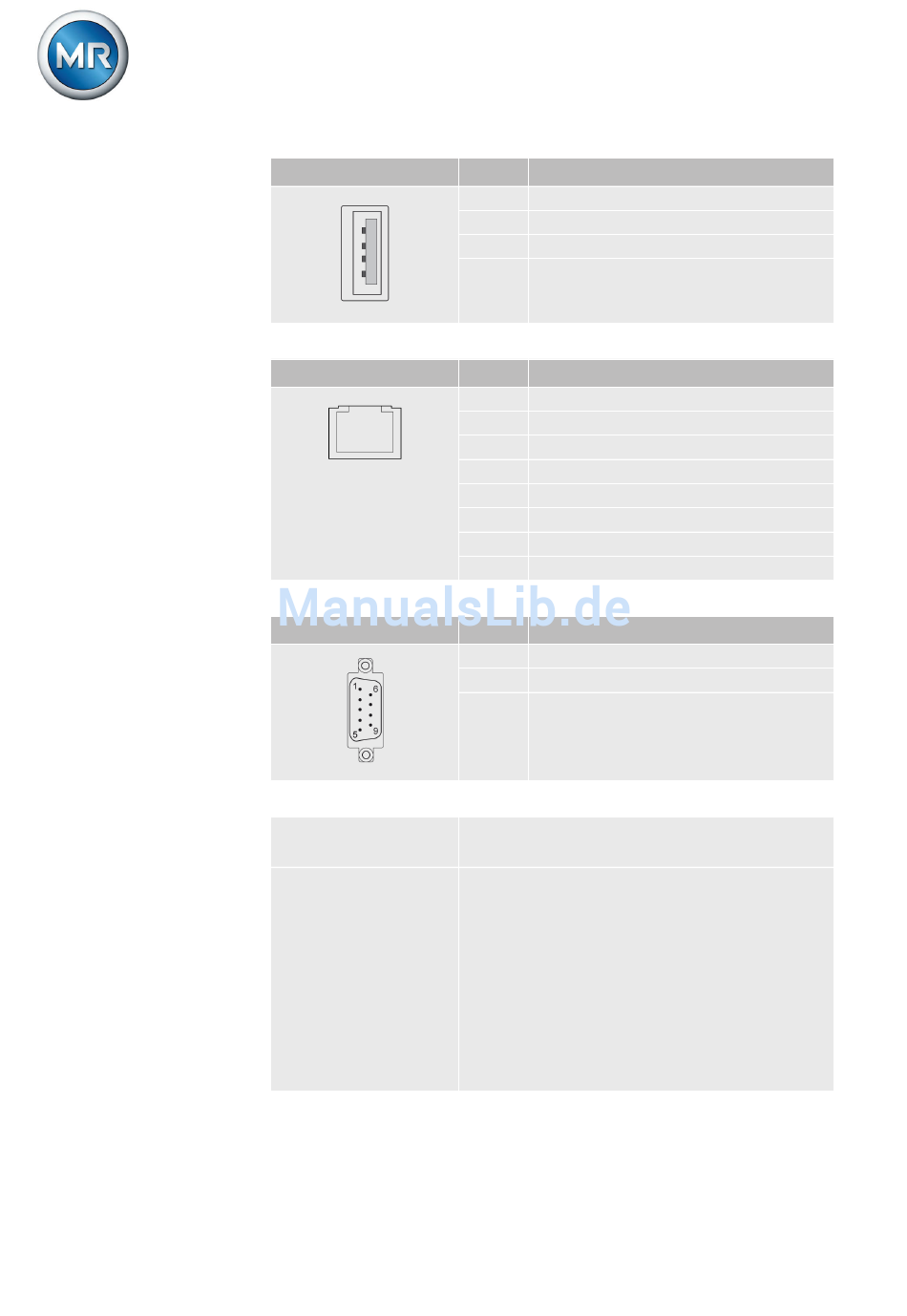

Tabelle 59: USB 2.0
Schnittstelle
Tabelle 60: ETH1, ETH 2.1, ETH 2.2 (RJ45)
Schnittstelle
Tabelle 61: CAN1, CAN2
Abschlusswiderstand
für CAN-Bus
Medienkonverter für
COM-Schnittstelle
Tabelle 62: Optionales Zubehör
4016640/00 DE
Pin Beschreibung
1 VCC
2 D-
3 D+
4 GND
Pin Beschreibung
1 TxD+
2 TxD-
3 RxD+
4 NC
5 NC
6 RxD-
7 NC
8 NC-
Pin Beschreibung
2 CAN-L
3 CAN-GND
7 CAN-H
D-SUB-Steckverbinder (9 polig)
R = 120 Ω
Adapter von D-SUB (9 polig) auf Lichtwellenlei-
ter:
▪ ACF660/ST: F-ST, 660 nm, Reichweite
max. 60 m
▪ ACF660/SMA: F-SMA, 660 nm, Reichweite
max. 60 m
▪ ACF850/ST: F-ST, 850 nm, Reichweite
max. 1000 m
▪ ACF850/SMA: F-SMA, 850 nm, Reichweite
max. 1000 m
Maschinenfabrik Reinhausen 2014
12 Technische Daten
