(1) Anschluss Mobilfunk-Antenne
(2) Elektronik-Abdeckung
(3) Externe SIM
(4a) Funktions-LED L1
(4b) COM-LED L2
(5) Reset-Taster
Die Mobilfunk-Antenne (1) ist abschraubbar und kann durch eine andere ersetzt werden, z.B. eine Richtfunkantenne.
Die Elektronik befindet sich unter eine Abdeckplatte (2). Auf der Hauptplatine ist ein SIM-Kartenhalter (3) zur alternativen
Aufnahme einer externen SIM-Karte montiert. Vorzugsweise sollte die integrierte SIM-Karte verwendet werden.
Zwei Funktions-LED's signalisieren verschiedene Betriebszustände.
• Funktions-LED L1 (4a) für variable Informationen
• COM-LED L2 (4b) für Mobilfunkkommunikation (nur Option [01-S])
Reset-Taster (5) zum Neustart des Gerätes. ACHTUNG: Nur im Ausnahmefall verwenden! Gefahr von Datenverlust!
Die eingesetzte Hochleistungs-Batterie (7) bzw. der eingesetzte LiION-Akku (7) gewährleistet eine sichere Energieversorgung
des Gerätes über viele Jahre, je nach Verwendung. Der Anschluss erfolgt über eine Steckbuchse (6)
Über 5/8 Kabelverschraubungen (12) und die Anschlussklemmen (8) bzw. Ex-Anschlussklemmen (9) erfolgt der Anschluss der
von bis zu 7 Sensoren, eines PV-Moduls und/oder einer Hilfsenergieversorgung. Schutzleiter und Kabelschirme können intern
angeschlossen werden (11). Das Metallgehäuse kann extern (10) mit PA verbunden werden.
Die für eine Relativdruckmessung erforderliche Referenzluftzufuhr erfolgt über eine hydrophobe / oleophobe Membrane über
die wasserdichte Druckausgleichsöffnung (13).
Das Gehäuse (14) kann direkt an eine Wand oder über eine montierbare Halterung an einen Mast montiert werden.
Der Gehäusedeckel (15) verschließt das Gerät hermetisch dicht.
Die Bluetooth® Schnittstelle (16) ermöglicht eine kabellose Vorortkommunikation,
Eine Laserbeschriftung des Typenschildes gewährleistet die Identifizierbarkeit des Gerätes über die gesamte Lebensdauer.

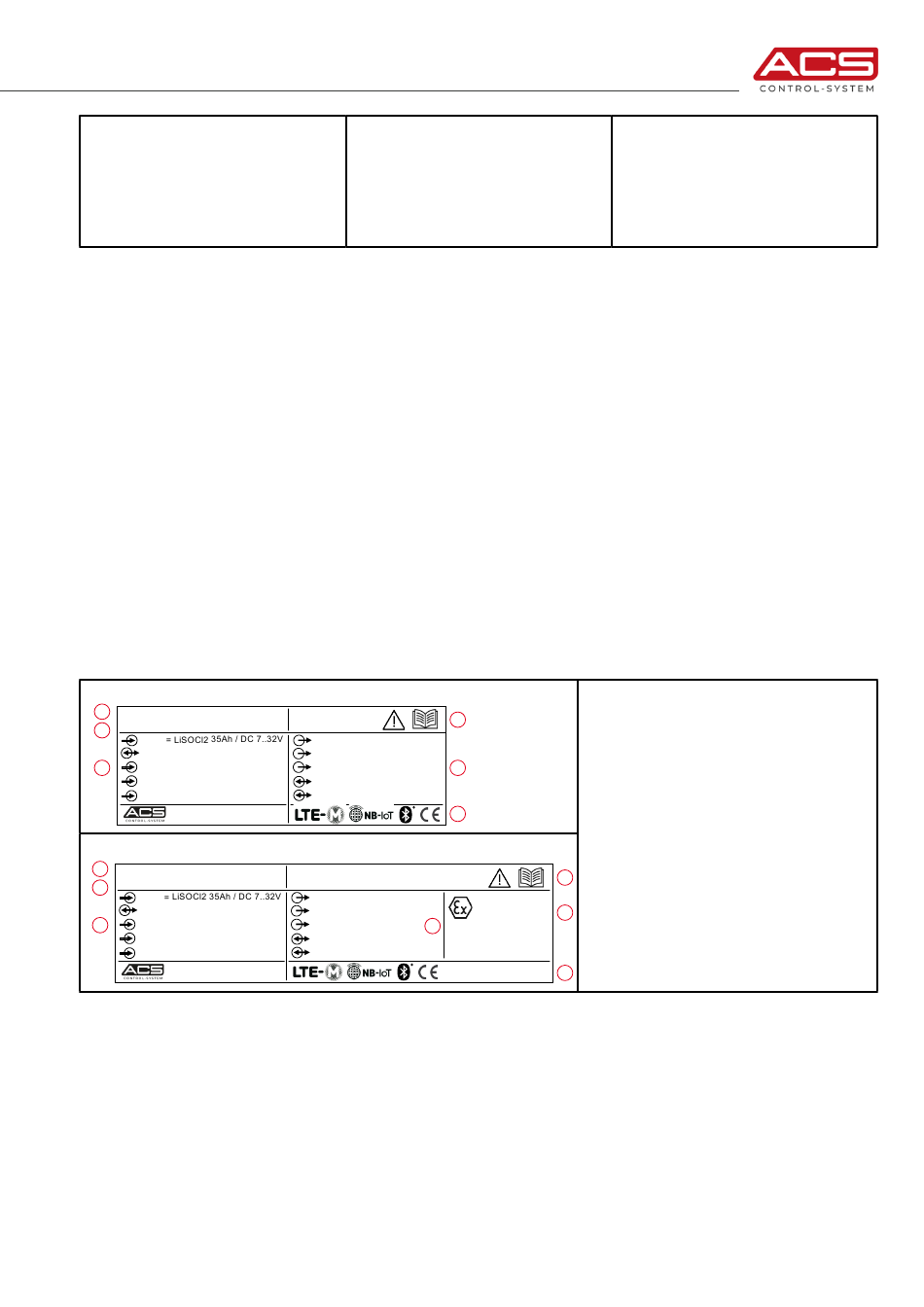

3.3.

Typenschild

Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes.
[01-S] Zulasssung Standard
1
DLF4SFAB24MX2S
S/N: 482569/2025
2
Us
Ci = 2x RS485 Modbus RTU
3
Ai-I/U = 2x 0/4..20mA/0...10V
Ai-R = 1x 0...2200R
Di = 2x Count/Switch
84307 Eggenfelden / Germany
www.acs-controlsystem.com
[01-X5] Zulasssung ATEX
1
DLF4X5FAB24UX2S
S/N: 482569/2025
2
Us
Ci = 2x RS485 Modbus RTU
3
Ai-I = 2x 4..20mA - Ex
Ai-R = 1x 0...2200R
Di = 2x Count/Switch - Ex
84307 Eggenfelden / Germany
www.acs-controlsystem.com
ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany
(6) Anschlussstecker Batterie/Akku
(7) Batterie/Akku
(8) Anschlussklemmen
(9) Sicherheitsbarrieren Ex
(10) Äußerer Anschluss PA
(11) Interner Anschluss Schutzleiter/
Kabelschirm
5
Uo = 2x 16,6V/30mA
Uo = 2x 6,7V/100mA
4
Uo = 3,8V/100mA
Co = Bluetooth® 5.2
Co = LTE-M / NB-IoT / EGPRS
6
Uo = 2x 21,8V/30mA - Ex
II (1) G [Ex ia Ga] IIC
Uo = 2x 6,7V/100mA
II (1) D [Ex ia Da] IIIC
Ta = -20°C...+60°C
Uo = 3,8V/100mA 4
Co = Bluetooth® 5.2
Co = LTE-M / NB-IoT / EGPRS
(12) Kabelverschraubungen 5x/8x
(13) Belüftung/Druckausgleich
(14) Gehäuse
(15) Gehäuserdeckel
(16) Bluetooth® Schnittstelle
(17) Trennplatte
(1) Produktcode
(2) Seriennummer
(3) Technische Daten Versorgung / Eingang
(4) Technische Daten Ausgang
(5) Sicherheitshinweise
(6) Zulassungen
(7) Zündschutzart
5
7
6
