5.2.1. Hilfsenergieversorgung

WARNUNG Es dürfen nur geeignete Batterien/Akkus verwendet werden, da es sonst zu Fehlverhalten, Beschädigung
oder gar Zerstörung des Gerätes und den daraus resultierenden Gefahren kommen kann.
WARNUNG Die Batterie darf nicht wieder aufgeladen werden. Es besteht Explosions- bzw. Brandgefahr.
HINWEIS Für eine korrekte Funktion darf das Gerät nur mit funktionsfähiger, ausreichend geladener Batterie / Akku
betrieben bzw. gelagert werden. Langfristiger Betrieb bzw. Lagerung ohne bzw. mit leerer Batterie / Akku
kann zu Datenverlust bzw. Schäden am Gerät führen.
HINWEIS Die Ladung des Akkus kann erfolgen:
• geräteintern über ein angeschlossenes PV-Modul oder eine angeschlossene Gleichspannung.
• geräteextern über ein Gleichspannungsnetzteil.
HINWEIS Der Stecker des Verbindungskabels zur Batterie / zum Akku kann nur nach Drücken des Arretierungshebels
an der Steckerfassung abgezogen werden.
HINWEIS Beim Umbau von Batterie- auf Akku-Versorgung sind die drei Halteklammern zu entfernen und stattdessen
die Akkuhalteklammer zu montieren.

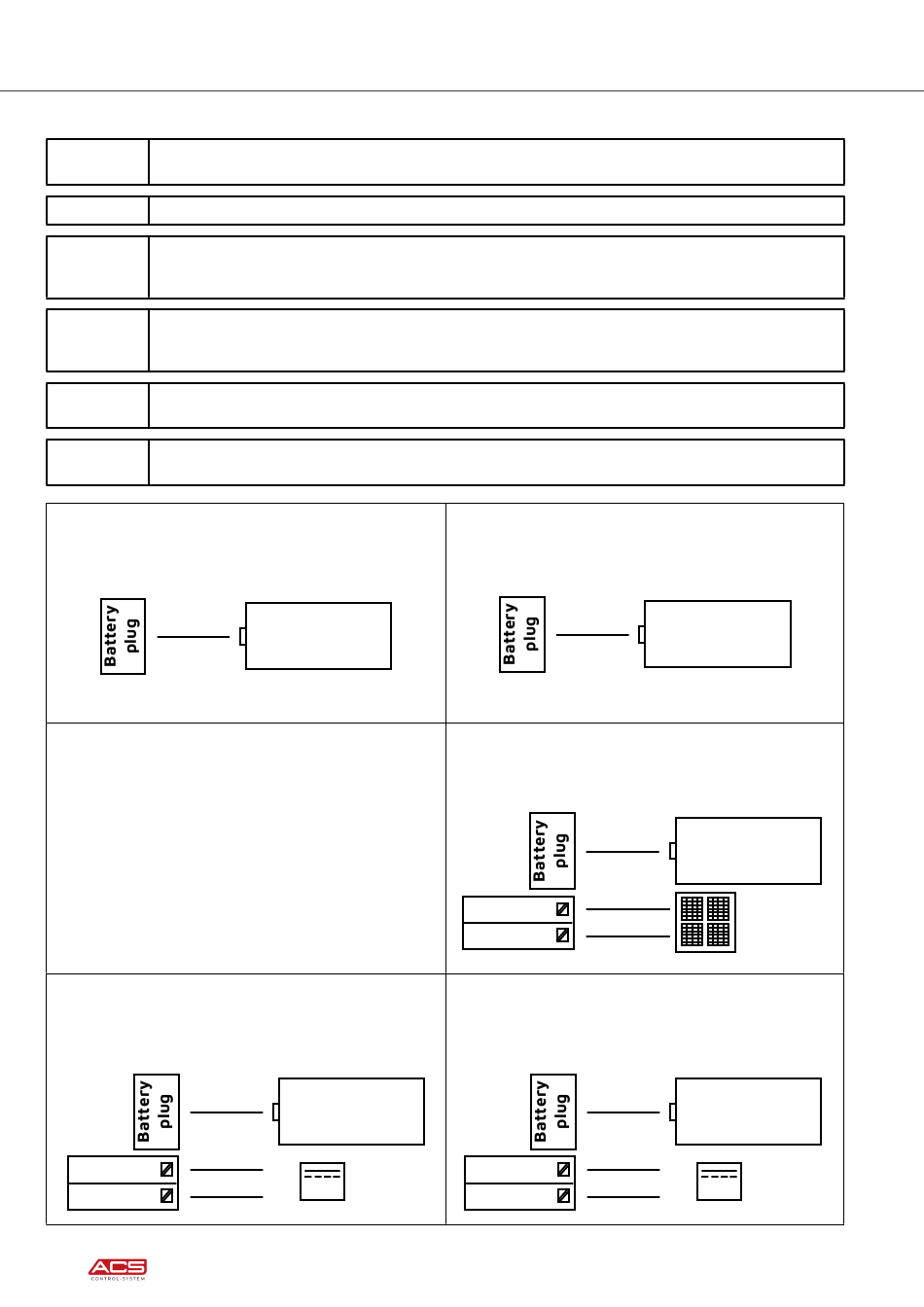

Batterie
Die Batterie stellt die einzige Energiequelle dar.
Austausch bei niedrigem Ladestand erforderlich.
DC-Versorgung / Batterie
Die DC-Versorgung stellt die Hauptenergiequelle dar.
Die Batterie übernimmt bei Ausfall der DC-Versorgung die
Energieversorgung. Austausch der Batterie bei niedrigem
Ladestand erforderlich.
+DC
7..32V
-DC
12
I H R P A R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N
Battery (D/DD)
Li/SOCl2
3,6V
Battery (D/DD)
Li/SOCl2
3,6V
+L
DC
-L
Li-ION-Akku
Der Akku stellt die einzige Energiequelle dar.
Nachladen bei niedrigem Ladestand erforderlich.
Li-ION-Akku / PV-Modul
Der Akku stellt die Hauptenergiequelle dar.
Die Nachladung des Akkus erfolgt durch das PV-Modul.
+PV
4,5..32V
-PV
DC-Versorgung / Li-ION-Akku
Die DC-Versorgung stellt die Hauptenergiequelle dar.
Der Akku übernimmt bei Ausfall der DC-Versorgung die
Energieversorgung. Die Nachladung des Akkus erfolgt durch
die DC-Versorgung.
+DC
7..32V
-DC
Battery
Li-ION
4,2V
Li-ION
4,2V
PV
Li-ION
4,2V
+L
DC
-L
