Messumformerversorgung - Uo1/Uo2/Uo3/Uo4; Messeingang Analog - Ai1/Ai2/A3 - Acs-Control-System Dlf4 Betriebsanleitung

5.2.2. Messumformerversorgung - Uo1/Uo2/Uo3/Uo4

HINWEIS Die Ausgänge Uo1...Uo4 dienen zur zeitlich begrenzten Sensorversorgung.
HINWEIS Der Ausgang Uo5 kann entweder als Steuerausgang im Alarmfall verwendet werden, oder als dauerhaft
aktive Ausgangsspannung z.B. zur dauerhaften Versorgung eines externen Gerätes.
Uo1/Uo2 – Messumformerversorgung 16,6V/30mA
Uo1
GND
Uo3/Uo4 – Messumformerversorgung 6,7V/100mA
Uo3
GND

5.2.3. Messeingang analog - Ai1/Ai2/A3

HINWEIS Die Anschlussbilder gelten für Standardsensoren. Mittels der benutzerspezifischen Sensorkonfiguration ist
für Ai1/Ai2 auch die Verwendung der energiesparenden Sensorversorgungen Uo3/Uo4 möglich.

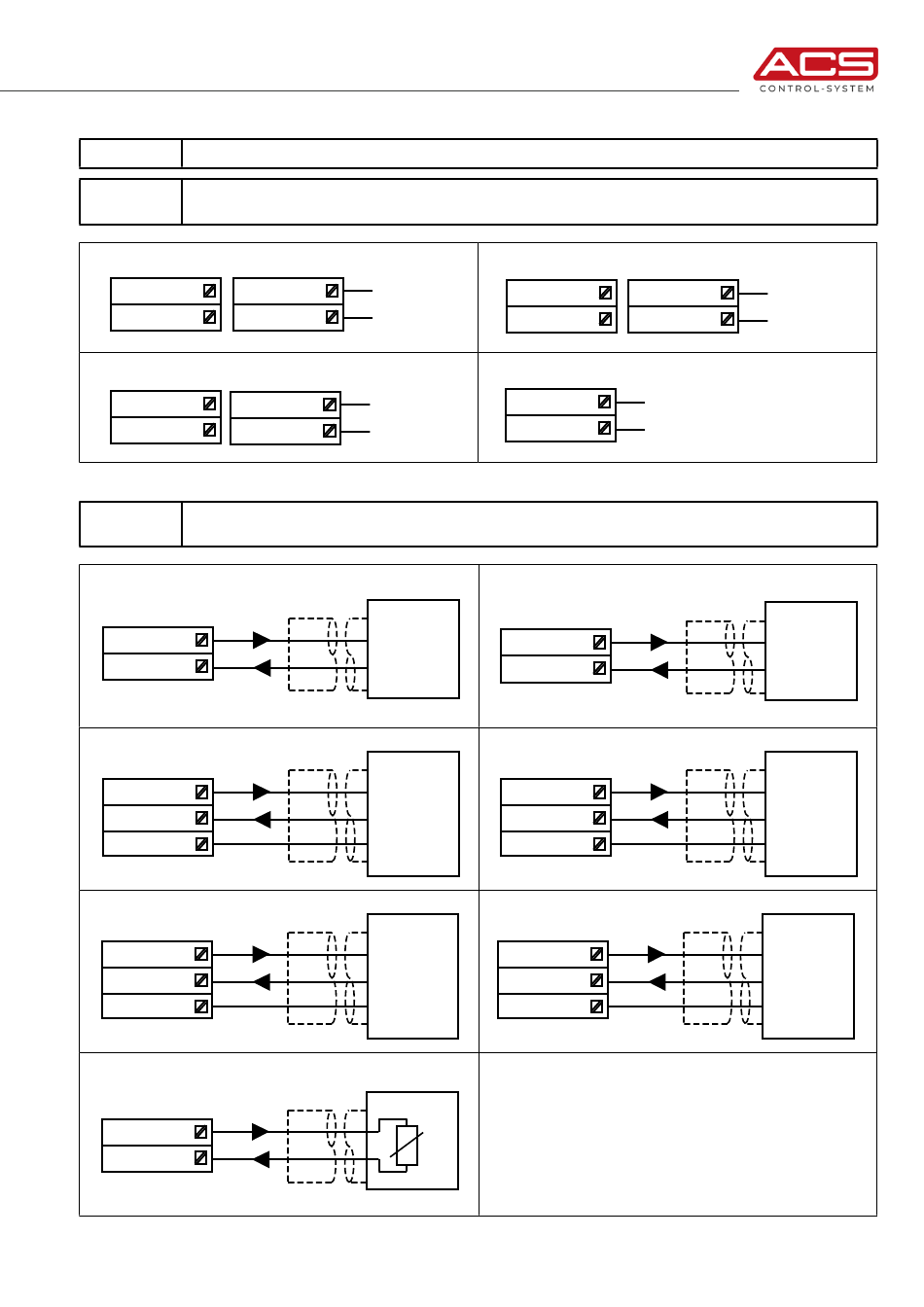

Ai1 – Strom 4...20mA, 2-Leiter
Uo1
Ai1-I
Ai1 – Strom 0...20mA, 3-Leiter
Uo1
Ai1-I
GND
Ai1 – Spannung 0...10V, 3-Leiter
Uo1
Ai1-U
GND
Ai3 – Widerstand 0...2200R, 2-Leiter
Ai3-R
GND
