ACS-Control-System DLF4 Betriebsanleitung
Datenlogger mit datenfernübertragung für allgemeine anwendungen
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für ACS-Control-System DLF4

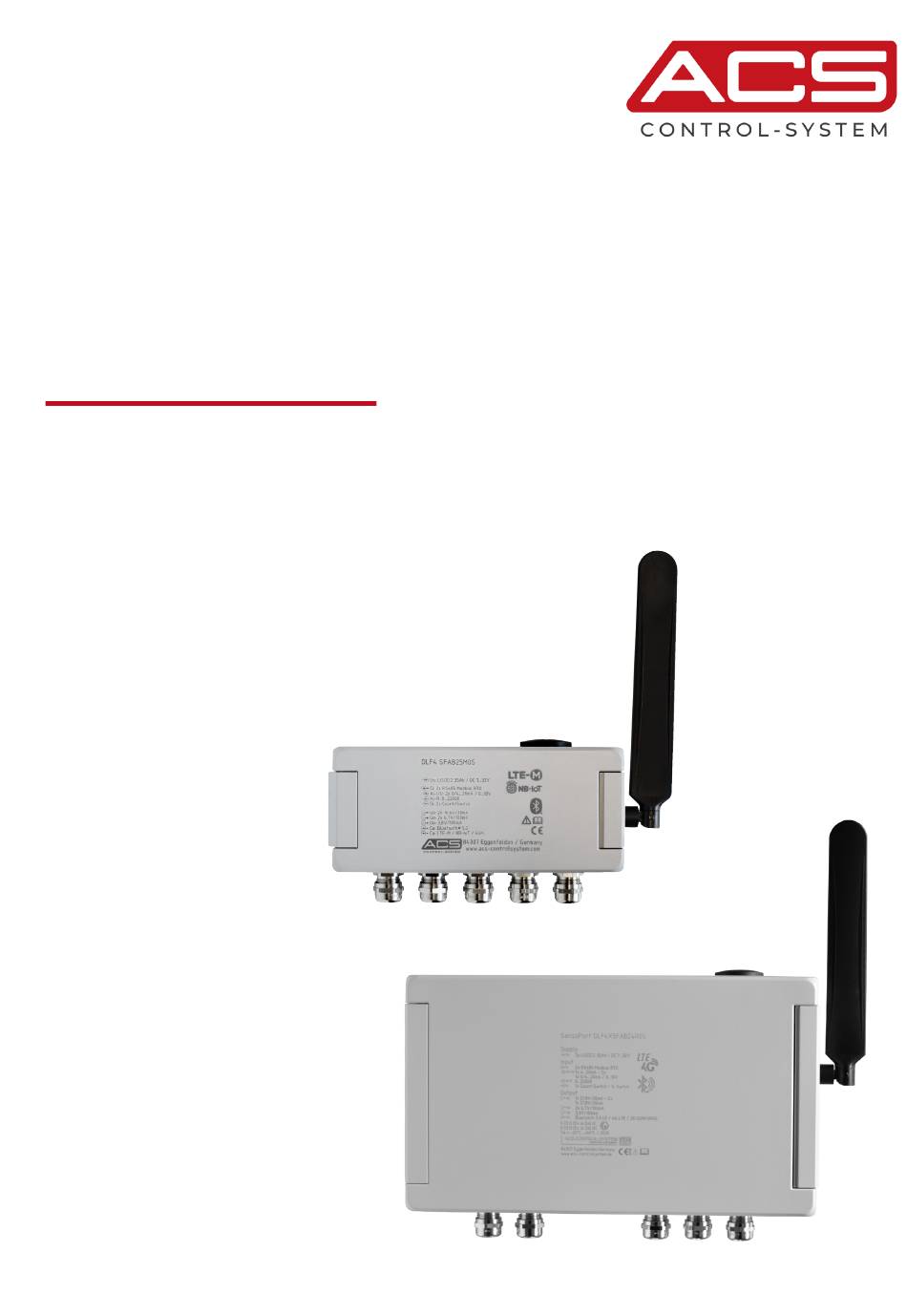

- Seite 1 BETRIEBSANLEITUNG - BA10.25 DLF4 Datenlogger mit Datenfernübertragung für allgemeine Anwendungen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zum Dokument ............................3 1.1. Dokumentfunktion ..................................3 1.2. Begriffe ......................................3 1.3. Weitere Unterlagen ..................................3 Sicherheitshinweise..............................4 2.1. Autorisiertes Personal .................................. 4 2.2. Bestimmungsgemäße Verwendung ............................4 2.3. Betriebssicherheit ..................................4 2.4. Betriebsmittel für explosionsgefährdete Bereiche ........................4 Produktbeschreibung..............................6 3.1. -
Seite 3: Hinweise Zum Dokument
1.3. Weitere Unterlagen Ergänzend zu diesem Dokument finden Sie im Internet unter www.acs-controlsystem.com weitere Unterlagen: • EU-Konformitätserklärung (aktuelle Version) • Herstellererklärungen • Zertifikate • 3D-CAD-Modelle ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 2.1. Autorisiertes Personal Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung, Wartung, Demontage und Entsorgung des Gerätes muss durch eine qualifizierte und autorisierte Fachkraft gemäß den Angaben in der Betriebsanleitung und den gültigen Normen und Regeln erfolgen. Diese Fachkraft muss die Betriebsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. - Seite 5 Anschluss Di1 bzw. Di2 >> Safety barrier Stahl Typ 9001/02-093-030-101 Spannung 9,3V Strom 30mA Leistung 69,8mW Max. zulässige äußere Kapazität IIC/IIIC: 4,1µF / IIB/IIIB: 31µF Max. zulässige äußere Induktivität IIC/IIIC: 40mH / IIB/IIIB: 150mH ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
-
Seite 6: Produktbeschreibung
Produktbeschreibung 3.1. Funktion Das Gerät ist ein elektronischer Datenlogger mit integrierter Datenfernübertragung, zur autonomen Erfassung von verschiedenen Messgrößen. Das Gerät dient zur langzeitlichen örtlich unabhängigen Messwertaufzeichnung und Datenfernübertragung einer Vielzahl von Sensoren für die unterschiedlichsten Anwendungen. Die angeschlossenen Sensoren, analog mit Stromsignal 0/4…20mA, Spannungssignal 0...10V, Widerstandssignal 0...2200R, oder digital mit RS485 Modbus RTU oder Impuls-/Schalteingang werden durch das Gerät mit Energie versorgt und die erfassten Messwerte verlustsicher intern gespeichert. -
Seite 7: Typenschild
Ai-R = 1x 0...2200R Co = Bluetooth® 5.2 = 2x Count/Switch - Ex Co = LTE-M / NB-IoT / EGPRS 84307 Eggenfelden / Germany www.acs-controlsystem.com ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 8: Produktcode
3.4. Produktcode DLF4 [01][02][03][04][05][06][07][95][98] Zulassung Standard ATEX: II (1) G [Ex ia Ga] IIC / II (1) D [Ex ia Da] IIIC Gehäusebauform Wandgehäuse, Aluminium Elektronik – Versorgung Batterie Lithium 19Ah / DC-Supply 7…32V Batterie Lithium 35Ah / DC-Supply 7…32V Akku Li-ION 20Ah / DC-Supply 7…32V / PV-Modul... -
Seite 9: Verpackung, Transport, Lagerung
Antennen (Stab-, Kuppel-, Flach- oder Richtantennen) • Montagematerial • Batterien / Akkus PV-Modul • • Mast-/Wandhalterung • Anschlussleitungen • Sensoren für eine Vielzahl von Messgrößen ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 10: Montage
Montage 4.1. Umgebungs- und Prozessbedingungen Die korrekte Funktion des Gerätes innerhalb der spezifizierten technischen Daten kann nur gewährleistet werden, wenn die zulässigen Umgebungsbedingungen am Einbauort (» Abschnitt Technische Daten) nicht überschritten werden. Stellen Sie vor Montage sicher, dass alle Teile des Gerätes (z.B. Gehäuse, Kabelverschraubungen, Dichtungen) für die auftretenden Bedingungen (z.B. -
Seite 11: Elektrischer Anschluss
5x 4,5…10mm NOTE Das Gehäuse ist über den Schaubkontakt an der Gehäuseaußenseite mit PE/PA zu verbinden. 5.2. Anschlussbelegung Auxiliary supply Input / output Ex - Input ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 12: Hilfsenergieversorgung
5.2.1. Hilfsenergieversorgung WARNUNG Es dürfen nur geeignete Batterien/Akkus verwendet werden, da es sonst zu Fehlverhalten, Beschädigung oder gar Zerstörung des Gerätes und den daraus resultierenden Gefahren kommen kann. WARNUNG Die Batterie darf nicht wieder aufgeladen werden. Es besteht Explosions- bzw. Brandgefahr. HINWEIS Für eine korrekte Funktion darf das Gerät nur mit funktionsfähiger, ausreichend geladener Batterie / Akku betrieben bzw. -
Seite 13: Messumformerversorgung - Uo1/Uo2/Uo3/Uo4
Ai1-I Ai2-I Ai1 – Spannung 0…10V, 3-Leiter Ai2 – Spannung 0…10V, 3-Leiter 0..10V 0..10V Ai1-U Ai2-U Ai3 – Widerstand 0…2200R, 2-Leiter 0..2200R ϑ Ai3-R Ω ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 14: Kommunikationseingang Rs485 Modbus-Rtu - Ci1/Ci2
5.2.4. Kommunikationseingang RS485 Modbus-RTU - Ci1/Ci2 HINWEIS Die Anschlussbilder gelten für Standardsensoren. Mittels der benutzerspezifischen Sensorkonfiguration ist für Ci1/Ci2 auch die Verwendung der Sensorversorgung mit höherer Spannung Uo1/Uo2 möglich. HINWEIS Die beiden Kommunikationseingänge Ci1 und Ci2 sind intern miteinander verbunden (Anschlüsse A+ und B-) und werden bei zwei gleichzeitig angeschlossenen Sensoren abwechselnd betrieben. -
Seite 15: Digitaleingang Schalter / Zähler - Di1/Di2
Die Bedienung erfolgt per App ACS-SmartConnect, die über App-Stores zu laden und zu installieren ist. Das Passwort für den Erstzugang ist die Geräteseriennummer. Aus Sicherheitsgründen wird die Vergabe eines eigenen sicheren Passwortes empfohlen. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 16: Mobilfunk
6.2. Mobilfunk HINWEIS Für die Verwendung des Online-Portals ist die Aktivierung der integrierten SIM-Karte erforderlich. HINWEIS Es ist werkseitig eine Embedded SIM-Karte fest verbaut und mit dem ACS-WEB-Portal fest verlinkt. Soll eine eigene SIM-Karte verwendet werden, so ist diese in den SIM-Kartenhalter (3) einzusetzen und über die Handy-App ACS-SmartConnect freizuschalten. -
Seite 17: Instandhaltung
Hausmüll entsorgt werden und können an ACS zur Entsorgung zurückgegeben werden. Die Rückgabe erfolgt gemäß den allgemeinen Geschäftsbedingungen oder individuell vereinbarten Bedingungen von ACS. ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 18: Technische Daten
10. Technische Daten Referenzbedingungen Ta = +15°C..+25°C (+59°F..+77°F) / pa = 860..1060kPa / r.F. = 45..75% ton = 240s / Batterie 35Ah Messabweichung EN/IEC 60770-1: Kennlinienabweichung – Grenzpunkteinstellung 10.1. Hilfsenergieversorgung Batterie B1 Lithium / 3,6V-19Ah Batterie B2 Lithium / 3,6V-35Ah Akkumulator A1 LiION / 4,1V-20Ah Versorgungsspannung DC... -
Seite 19: Ausgänge
Betriebsmittel Klasse B / Industriebereich (EN/IEC 61326) Einsatzhöhe 2000m über NN MTTF 258 Jahre Gewicht [01-S] 1,2kg [01-X5] 2,8kg 10.6. Werkstoffe nicht prozessberührend Aluminium, PA, PUR, Messing, Nickel, Silikon, NBR ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0... -
Seite 20: Revision
11. Revision Version Änderungen BA10.20/TI10.20 Erstausführung Technische Daten: • Hilfsenergie PV-Modul 4,5…32V / ≤ 2A • Änderung der Kanalbezeichnungen I>>i / O>>o BA10.20/TI10.20 • Eingang Analog Nennbereich 0/4…20mA / 0...10V Produktcode: • Elektronik – Eingang – M: 0...2200R Integration BA/TI - Vollständige Überarbeitung Umstieg: BA10.25 •... - Seite 21 ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany info@acs-controlsystem.de | +49 (0) 8721/9668-0...
