3.

Produktbeschreibung

3.1.

Funktion

Das Gerät ist ein elektronischer Datenlogger mit integrierter Datenfernübertragung, zur autonomen Erfassung von
verschiedenen Messgrößen.
Das Gerät dient zur langzeitlichen örtlich unabhängigen Messwertaufzeichnung und Datenfernübertragung einer Vielzahl von
Sensoren für die unterschiedlichsten Anwendungen.
Die angeschlossenen Sensoren, analog mit Stromsignal 0/4...20mA, Spannungssignal 0...10V, Widerstandssignal 0...2200R,
oder digital mit RS485 Modbus RTU oder Impuls-/Schalteingang werden durch das Gerät mit Energie versorgt und die
erfassten Messwerte verlustsicher intern gespeichert. Die Datenübertragung der Messwerte auf das ACS-Web-Portal oder
einen FTP-Server erfolgt automatisch per Mobilfunk.
Innovatives Alarmmanagement ermöglicht es, Gefahren rechtzeitig zu erkennen und zu melden.
Die Energieversorgung des Gerätes erfolgt entweder durch eine Hochleistungslangzeitbatterie, einen Li-ION-Akku, ggf. in
Verbindung mit einem PV-Modul oder durch eine externe Gleichspannung.
Das Gerät ist hermetisch abgedichtet und überflutbar bis 3m.
Parametrierung und Bedienung kann über die integrierte Bluetooth® Schnittstelle oder über das ACS-Web-Portal erfolgen.
3.2.

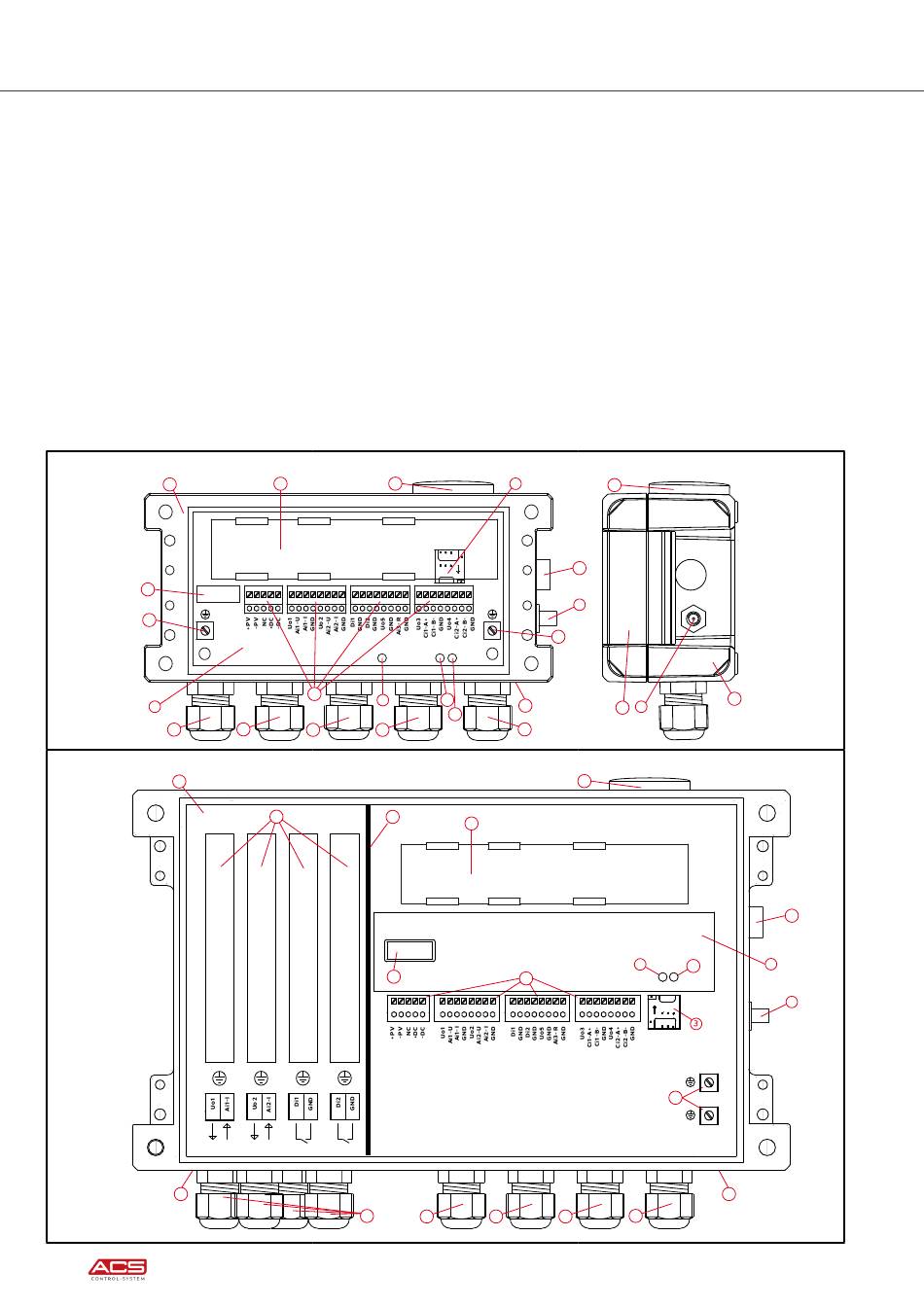

Aufbau

[01-S] Zulasssung Standard
14
6
Battery
plug
11
2
12
[01-X5] Zulasssung ATEX
14
10
6
I H R P A R T N E R F Ü R M E S S T E C H N I K & A U T O M A T I O N
7 16
8
5
12 12 12
9 16
Battery
plug
6
12
3
13
1
11
L1 L2
4a
10
4b
12
16
7
8
12 12 12
16
14
1
15
5 2
4a
11
10
12
