4.

Montage

4.1.

Umgebungs- und Prozessbedingungen

Die korrekte Funktion des Gerätes innerhalb der spezifizierten technischen Daten kann nur gewährleistet werden, wenn die
zulässigen Umgebungsbedingungen am Einbauort (» Abschnitt Technische Daten) nicht überschritten werden.
Stellen Sie vor Montage sicher, dass alle Teile des Gerätes (z.B. Gehäuse, Kabelverschraubungen, Dichtungen) für die
auftretenden Bedingungen (z.B. Temperatur, mechanische Einwirkungen) geeignet sind.
4.2.

Einbauort

Der Einbauort hat erheblichen Einfluss auf die Qualität der Mobilfunkverbindung. Insbesondere nahe Bauwerke, Bewuchs,
Bedeckung durch Laub oder Schnee können das Signal dämpfen oder gar völlig blockieren.
Vor der Installation ist die Signalstärke des Mobilfunknetzes am Einbauort zu überprüfen. Bei einem ungenügend starken
Netz kann eine Datenübertragung unmöglich sein und es wird wesentlich mehr Batteriekapazität verbraucht. Dies reduziert
die Standzeit des Gerätes erheblich. Durch die Verwendung einer optimal montierten externen Antenne oder ggf. einer
Richtantenne kann die Signalstärke wesentlich erhöht werden. Die Antenne ist vor Bedeckung durch Laub oder Schnee zu
schützen bzw. ist regelmäßig bei Bedarf zu reinigen. Ggf. ist ein anderer Standort zu wählen.
4.3.

Einbauhinweise

Verpackung erst unmittelbar vor der Montage entfernen und das Gerät auf eventuell vorhandene Schäden untersuchen.
HINWEIS Bei der Montage ist auf der linken Gehäuseseite ein seitlicher Mindestabstand von 15cm einzuhalten, um
eine vollständige Öffnung des Gehäusedeckels zu ermöglichen.
HINWEIS Für die Montage an einem Mast ist eine Masthalterung für Durchmesser von 50...90mm verfügbar.
HINWEIS Um die Dichtigkeit des Gehäuses zu gewährleisten, ist rechtsseitig der Gehäusedeckel mit den beiden
Schauben zu befestigen. Anschließend kann der Verschlussbügel eingerastet werden.
HINWEIS Prüfen sie nach der Installation des Gerätes, ob sämtliche Kabelverschraubungen, der Gehäusedeckel und
der Antennenstecker fest verschraubt sind.
HINWEIS Verschmutzung oder Beschädigung der Druckausgleichsöffnung (rechte Gehäuseseite) kann zu
fehlerhaften Messergebnissen eines angeschlossenen hydrostatischen Pegelsensors führen.

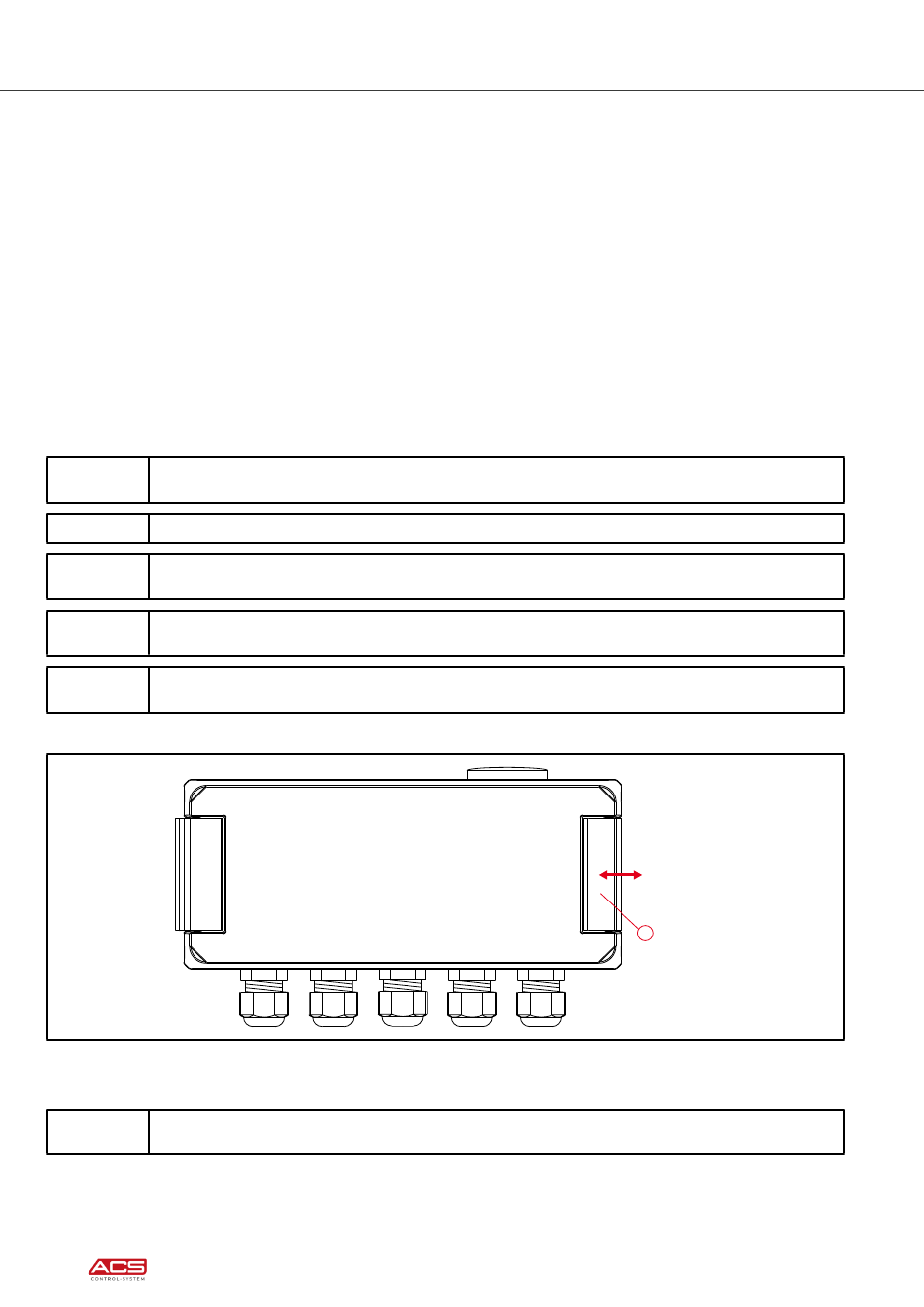

4.4. Öffnen und Schließen des Gerätes
Zum Öffnen den Klappriegel (1) nach außen klappen, beide darunter liegenden Schrauben lösen und Gehäusedeckel öffnen.
Zum Schließen den Gehäusedeckel zuklappen und die beiden Schrauben in der rechtsseitigen Vertiefung handfest festziehen.
Klappriegel (1) über den Deckel aufklappen.
HINWEIS Es ist zu vermeiden, dass Feuchtigkeit oder Schmutz in das Geräteinnere eindringen kann, da es sonst zu
Fehlverhalten, Beschädigung oder gar Zerstörung und den daraus resultierenden Gefahren kommen kann.
