5.

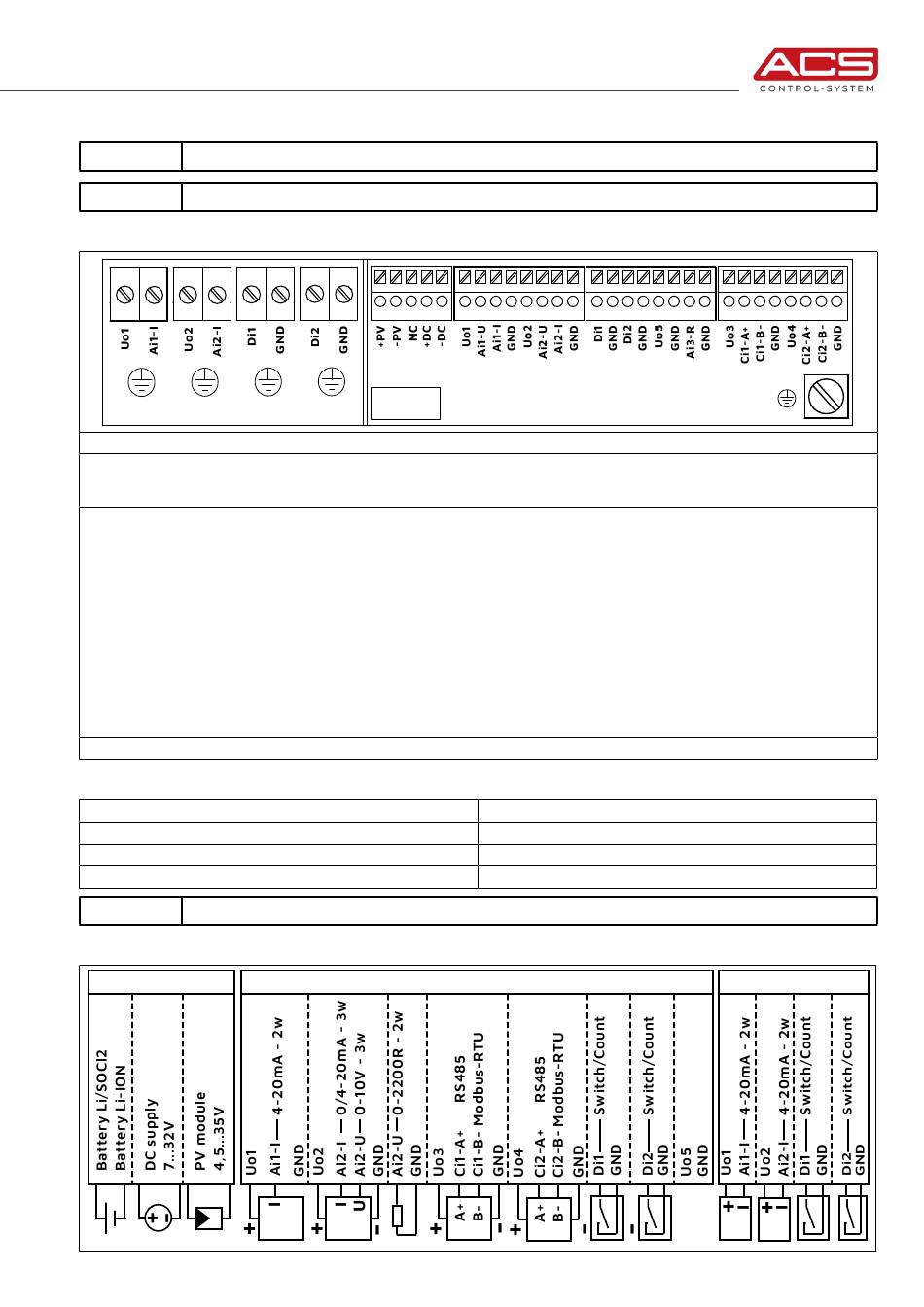

Elektrischer Anschluss

HINWEIS Hinweise zum Öffnen und Schließen des Gerätes - Abschnitt 4.4.
HINWEIS Die Montage des Gerätes nur in spannungslosem Zustand durchführen. DC-Versorgung abschalten.
5.1.

Anschlussklemmen

Battery plug - Anschlussstecker Batterie / Akku
+DC/-DC - Hilfsenergie Gleichspannung
+PV/-PV - PV-Modul
NC - not connected
Uo1/2 - Sensorversorgung Kanäle [01-S/01-X5]
Uo3/4 - Sensorversorgung 2 Kanäle
Uo5 - Sensorversorgung 1 Kanal
Ai1-I - Analogeingang Strom 0/4-20mA - Kanal 1 [01-S/01-X5]
Ai1-U - Analogeingang Spannung 0-10V - Kanal 1
Ai2-I - Analogeingang Strom 0/4-20mA - Kanal 2 [01-S/01-X5]
Ai2-U - Analogeingang Spannung 0-10V - Kanal 2
Ai3-R - Analogeingang Widerstand 0-2200R - Kanal 3
Di1 - Digitaler Schalt- / Zähleingang - Kanal 1 [01-S/01-X5]
Di2 - Digitaler Schalt- / Zähleingang - Kanal 2 [01-S/01-X5]
Ci1-A+/B- - Interface RS485 Modbus-RTU - Kanal 1
Ci2-A+/B- - Interface RS485 Modbus-RTU - Kanal 2
GND - Bezugspotential
PA - Schutzleiter / Kabelschirm
Die Klemmen sind geeignet zum Anschluss von:
Eindrähtiger Leiter / Feindrähtiger Leiter
Feindrähtiger Leiter mit Aderendhülse
Abisolierlänge
Klemmbereich Kabelverschraubungen
NOTE Das Gehäuse ist über den Schaubkontakt an der Gehäuseaußenseite mit PE/PA zu verbinden.
5.2.

Anschlussbelegung

Auxiliary supply

ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany
Battery
plug
0,2...1,5mm2
0,25...1,0mm2
8,5...9,5mm
5x 4,5...10mm
Input / output
info@acs-controlsystem.de | +49 (0) 8721/9668-0
Ex - Input
