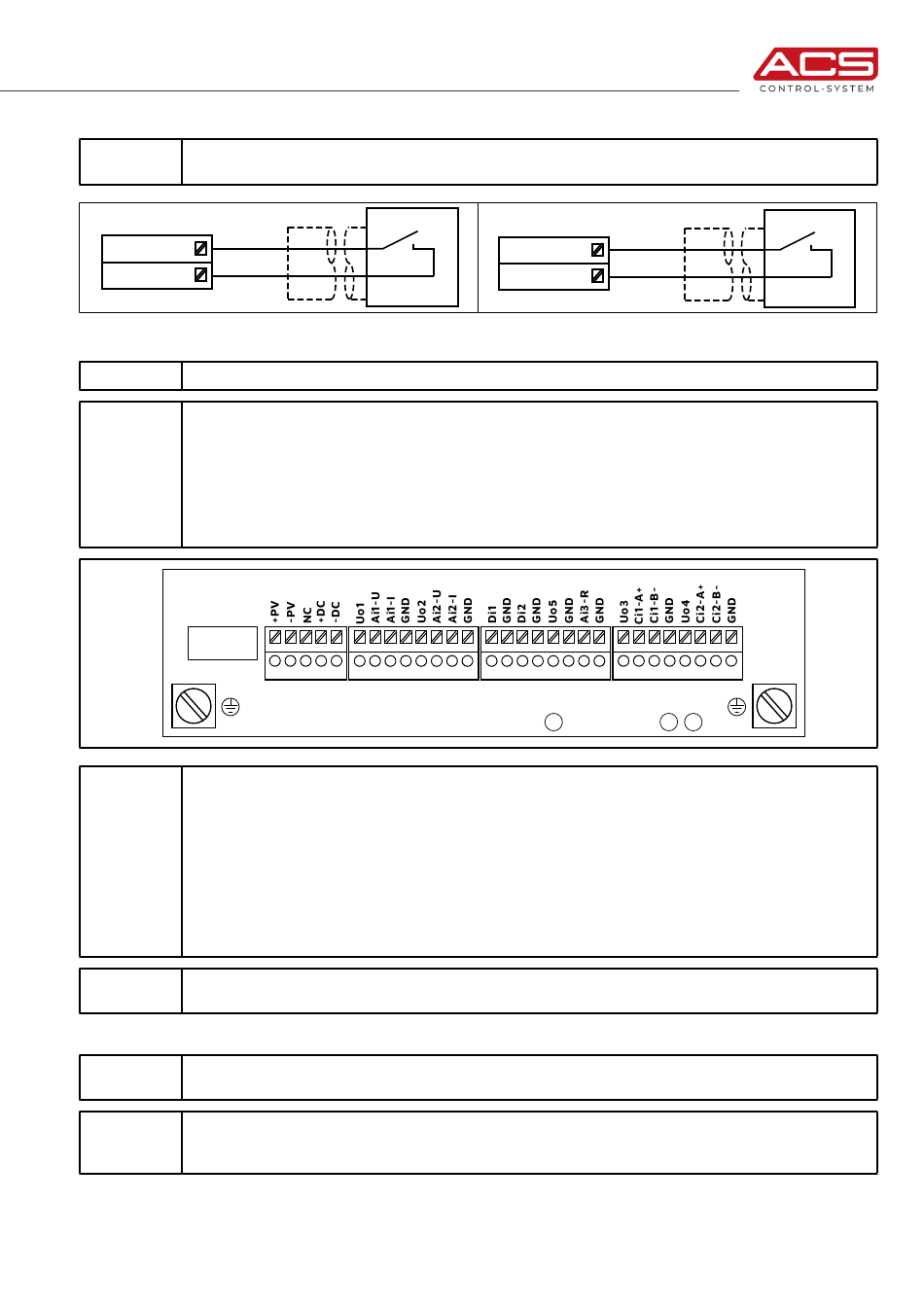

5.2.5. Digitaleingang Schalter / Zähler - Di1/Di2
HINWEIS Der Eingang kann sowohl als Steuereingang (z.B. Schwimmerschalter) als auch als Impulszähler (z.B.
Durchflussmesser) konfiguriert werden.
Di1 – Schalter / Zähler
Di1
GND
6.

Bedienung

HINWEIS Hinweise zum Öffnen und Schließen des Gerätes - Abschnitt 4.4.
HINWEIS Die Konfiguration des Gerätes trägt erheblich zum Energieverbrauch des Gerätes bei. Eine ungünstige
Konfiguration kann die Standzeit erheblich reduzieren.
Die bedeutsamsten Faktoren für die Standzeit des Gerätes sind:
• Häufigkeit der Mobilfunkübertragung
• Qualität des Mobilfunknetzes
• Häufigkeit von Messwerterfassungen
• Stromaufnahme der Sensoren
• Einschaltdauer der Sensoren
Battery
plug
HINWEIS Eine aktive Kommunikationsverbindung wird geräteintern durch zyklisches Blinken von Funktions-LED L1
(4a) und COM-LED L2 (4b - nur Option [01-S]) signalisiert.
Funktions-LED (4a):
• 100ms on / 100ms off: Datenübertragung
• 500ms on / 500ms off: Verbindung Bluetooth®
• 1000ms on / 1000ms off: Verbindung mit Portal
COM-LED (4b):
• 1800ms on / 200ms off: Mit dem Netzwerk verbunden
• 200ms on / 1800ms off: Netzsuche
• 125ms on / 125ms off: Datenübertragung
HINWEIS Im Falle einer Funktionsstörung kann das Gerät mittels eines internen RESET-Tasters (5) zurückgesetzt
werden. Der erfolgreiche Neustart wird durch zweimaliges Blinken der Funktions-LED (4b) signalisiert.
6.1. Bluetooth®
HINWEIS Das Bediengerät muss über Bluetooth® 4.1 und höher verfügen, empfohlen wird Bluetooth® 4.2 und
höher.
HINWEIS Die Bedienung erfolgt per App ACS-SmartConnect, die über App-Stores zu laden und zu installieren ist. Das
Passwort für den Erstzugang ist die Geräteseriennummer.
Aus Sicherheitsgründen wird die Vergabe eines eigenen sicheren Passwortes empfohlen.
ACS-CONTROL-SYSTEM GmbH | Lauterbachstr. 57 | 84307 Eggenfelden | Germany
Di2 – Schalter / Zähler
Di2
GND
L1
info@acs-controlsystem.de | +49 (0) 8721/9668-0
L2
