ANLEITUNGEN, DIE ZUR INSTALLATION DES SCHIEBETORANTRIEBS
MEC 200 LB ZU BEFOLGEN SIND
FÜR EINE PERFEKTE MONTAGE UND EINEN STÖRUNGSFREIEN BETRIEB DES MEC 200 LB EMPFEHLEN WIR DIE FOLGENDEN PUNKTE
ZUR ERLÄUTERUNG UND DIE DAZUGEHÖRIGEN ZEICHNUNGEN ZU BEFOLGEN.
Der MEC 200 LB ist ein vielseitiger Antrieb für fast jede Montageanforderung beim Öffnen von Schiebetoranlagen mit Kettenantrieb
für Falttore und Falttoranlagen (Torflügel, die untereinander über Scharniere verbunden sind und bei ihrer Öffnung seitlich
zusammengeschoben werden) oder Industrieschiebetoranlagen auf Laufschienen. Es gibt den Antrieb in den 0,37 KW Ausführungen
(0,5 PS einphasig und dreiphasig) für Tore mit einer Oberfläche von 25 Quadratmetern und von 0,73 KW (1 PS einphasig und dreiphasig)
für Tore mit einer Oberfläche von 50 Quadratmetern.
Er ist ein starker und zuverlässiger Antrieb mit manuell einstellbarer Kupplung, Bronze-Stahl Schraube-Kranz-Kupplung auf Lagern
getragen und komplett in Ölbad gelagert.

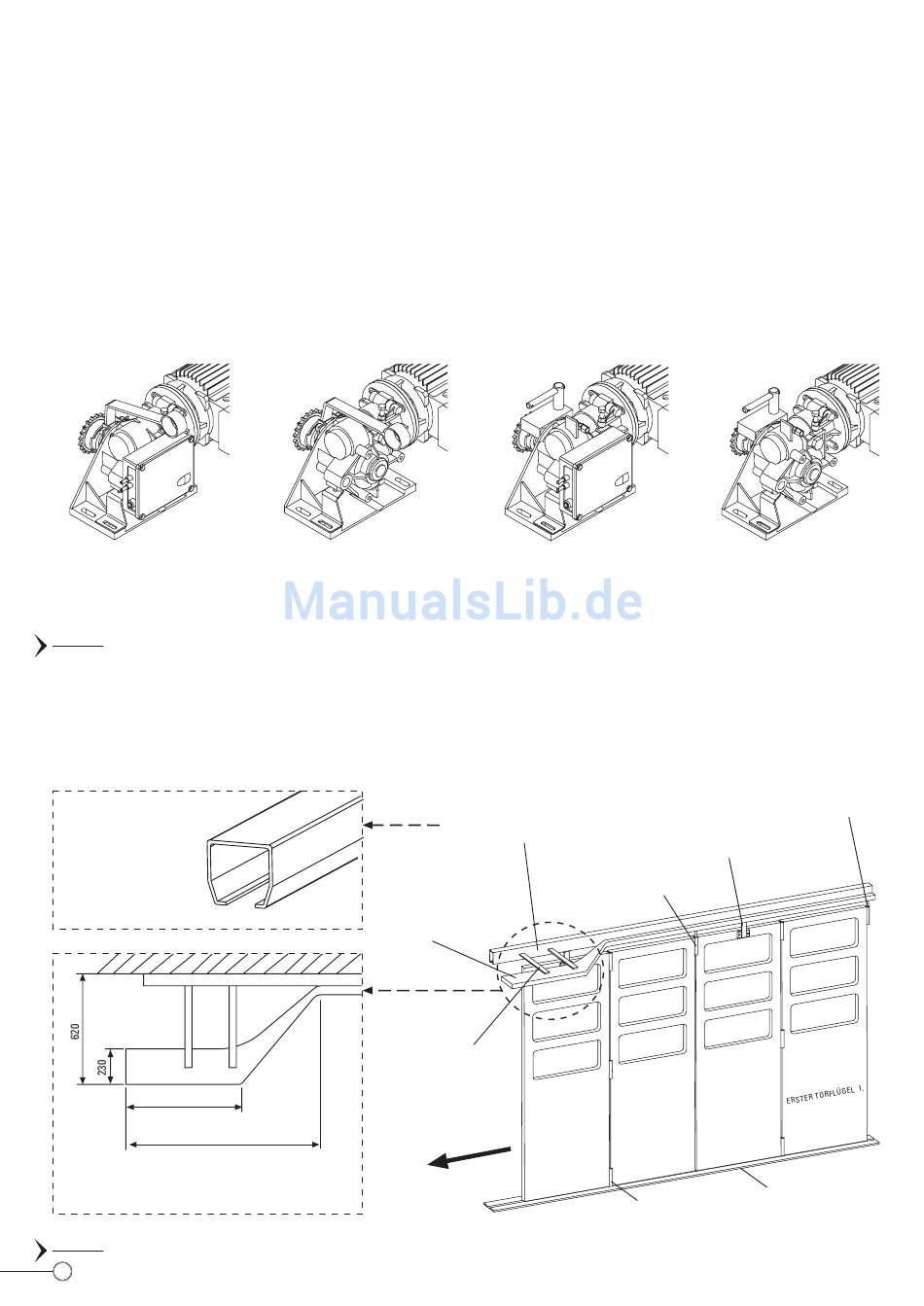

Für jeden einzelnen Antrieb gibt es zwei verschiedene Möglichkeiten der manuellen Notentriegelung des Antriebs (Abb. 1): ein System
der Notentriegelung über Hebel (A und B) oder die Variante der Notentriegelung über Seilzug mit Spezialschlüssel (C und D); für beide
Versionen kann man für maximale Torbreiten von 8 Metern die eingebauten Endschalter (Version A und C) oder Endschalter für
Aufputzmontage (Version B und D) erhalten:
(A) MANUELLE NOTENTRIEGELUNG
ÜBER HEBEL MIT EINGEBAUTEN
ENDSCHALTERN FÜR TORANLAGEN
MIT MAXIMALER TORBREITE VON
8 METERN
ABB. 1
KONTROLLE DES TORS AUF LAUFSCHIENE
Der MEC 200 LB ist zum Anbringen auf Schiebetoranlagen mit Laufschiene im Gewerbebereich gedacht, die mit einer Metallkette
gezogen werden: 2-flügelige Falttore, seitlich zusammenschiebbare Falttore, Schiebetoranlagen, Rolltüren und Sektionaltore im
Industriebereich usw. In den folgenden Abbildungen werden die häufigsten Installationsarten mit Angabe der Richtmaße dargestellt,
wobei kontrolliert werden muß, daß die obere Laufschiene der Laufwägen der zu ertragenden Belastung angemessen ist (Abb. 2 und
Abb. 3).
PROFIL DER OBEREN
LAUFSCHIENE
Bestell-Nummer 2071
Belastbarkeit 900 Kg/m
530
960
GRUNDRIßANSICHT MIT RICHTMAßEN DER LAUFSCHIENE
ZUM ZUSAMMENSCHIEBEN DER TORFLÜGEL UND DER
UNTERBRINGUNG DES MEC 200 LB
ABB. 2
FALTTORANLAGE MIT EINZELNEN TORFLÜGELN, DIE BEIM ÖFFNEN SEITLICH ZUSAMMENGESCHOBEN WERDEN) - SEITENANSICHT TORINNENSEITE
2
(B) MANUELLE NOTENTRIEGELUNG
ÜBER HEBEL MIT EXTERNEN
ENDSCHALTERN
LAUFSCHIENE DES
ABWEICHERS DER
TORFLÜGEL
KONSOLE ZUM
UNTERBRINGEN ODER
HERVORSTEHENDES
WINKELEISEN ZUR
BEFESTIGUNG DES
MEC 200 LB
ÖFFNUNGSRICHTUNG
DES TORS
(C) MANUELLE NOTENTRIEGELUNG
ÜBER SEILZUG MIT EINGEBAUTEN
ENDSCHALTERN FÜR TORANLAGEN
MIT MAXIMALER TORBREITE VON 8
METERN
OBERE LAUFSCHIENE DES
LAUFWAGENS DES
TORFLÜGELS
LAUFWAGEN MIT
4 LAUFROLLEN
4.
(D) MANUELLE NOTENTRIEGELUNG
ÜBER SEILZUG MIT EXTERNEN
ENDSCHALTERN
ANSCHLUß DES LAUFWAGENS
DES ERSTEN TORFLÜGELS AN
DIE KETTE
ABWEICHER DES TORFLÜGELS
AUF DER OBEREN LAUFSCHIENE
TORFLÜGEL IN
TOR-ZU ENDLAGE
2.
3.
UNTERE
LAUFSCHIENE AUF
UNTERER
LAUFWAGEN
BODENNIVEAU
