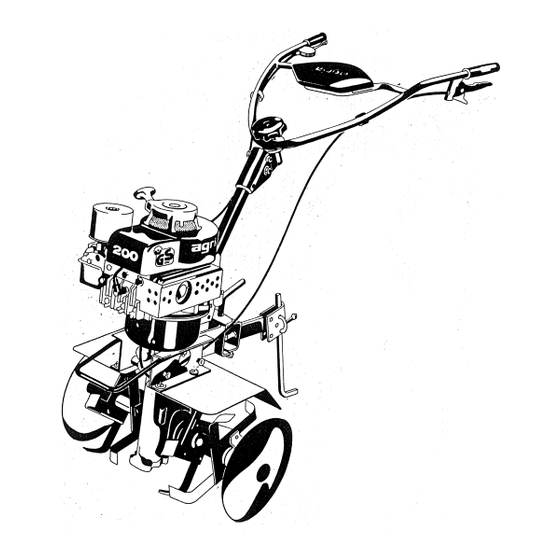

Agria 200 Betriebsanleitung Und Ersatzteilliste
Motorhacke mit viertakt-motor
Verwandte Anleitungen für Agria 200
Inhaltszusammenfassung für Agria 200
- Seite 1 Archiv.Exemplar Betriebsanleitung und Ersatzteilliste 200/1 Motorhacke Typ 200 Viertakt-Motor IV. 82...
- Seite 2 Schäden dieSiewegen Nichtbeachtung unserer Hinweise v erursachen bringen Ihnen unnötigen Ärger undkosten.Geld. Ihr Agria-GerätWirdIhnenein guter Gefährtesein,wennSie so sachkundig und pfleglichmit ihm umgehen,wie wir es hier empfehlen. I. Sicherheitsanforderungen der Unfallverhütungsvorschriften: Die in dieser Betriebsanleitung aufgeführten Bedienungsvorschriften müssenbei der Arbeitmit dem Gerät unbedingt b efolgtwerden.
- Seite 3 Ill. Allgemeine Beschreibung Die Grundhackwerkzeuge (Bild 10 u. 11) werden auf die Hackwelledes Getriebesgesteckt (Messerschneiden m üssennachvorne zeigen)und —2 mittels Sechskantschrauben + unterlegten Schraubensicherungenbefe- stigt. (Sechskantschraube gut festziehen!) D araufachten, d assbeim AufsteckendeszweitenHackwerkzeuges ( linksOderrechts)die zümGe- häuse zeigendenHackmesser a uf Lücke,nichtparallel,zu den gleichen Hackmessern auf der andoren Seite stehen.
- Seite 4 Ersatzteilliste Tafel 1312 Kupplung, Hackgetriebe 00000 00 00...
- Seite 5 Bild Teil-Nr. Benennung Stück Bemerkungen Berührungsschutz Sechskantschraube M 8 x 30 Bowdenzugnippelhalter Formfeder für Seilzughalterung 025 44 Rillenkugellager 625 51784 Lagerbolzen 51781 Gabelhebel 281 08 Sicherungsmutter Lagerlasche 001 01 Sechskantschraube M 8 x 18 Druckteder 523 78 Winkellasche Zahnscheibe 005 95 Sechskantmutter Sicherungsmutter M 8 Druckfeder...
- Seite 6 Lenker, Sporn, Anhängemaul, Hackmesser Tafel 1313 00000 33—0 00 00 30 2...
- Seite 7 Bild Teil-Nr. Benennung Stock Bemerkungen Sechskantschraube M 10 x 35 Scheibe 10,4 x 28 x 3 518 08 "Holmgelenkteil 51803 Unterholm Sicherungsmutter•M 000 07 Sechskantschraube M 10 x 65 Anhängemaul Stecker Halbrundkerbnagel $ x 10 Federstecker 001 27 Sechskantschraube M a O x 30 Federstecker Sechskantschraube-M 10 x 60...
