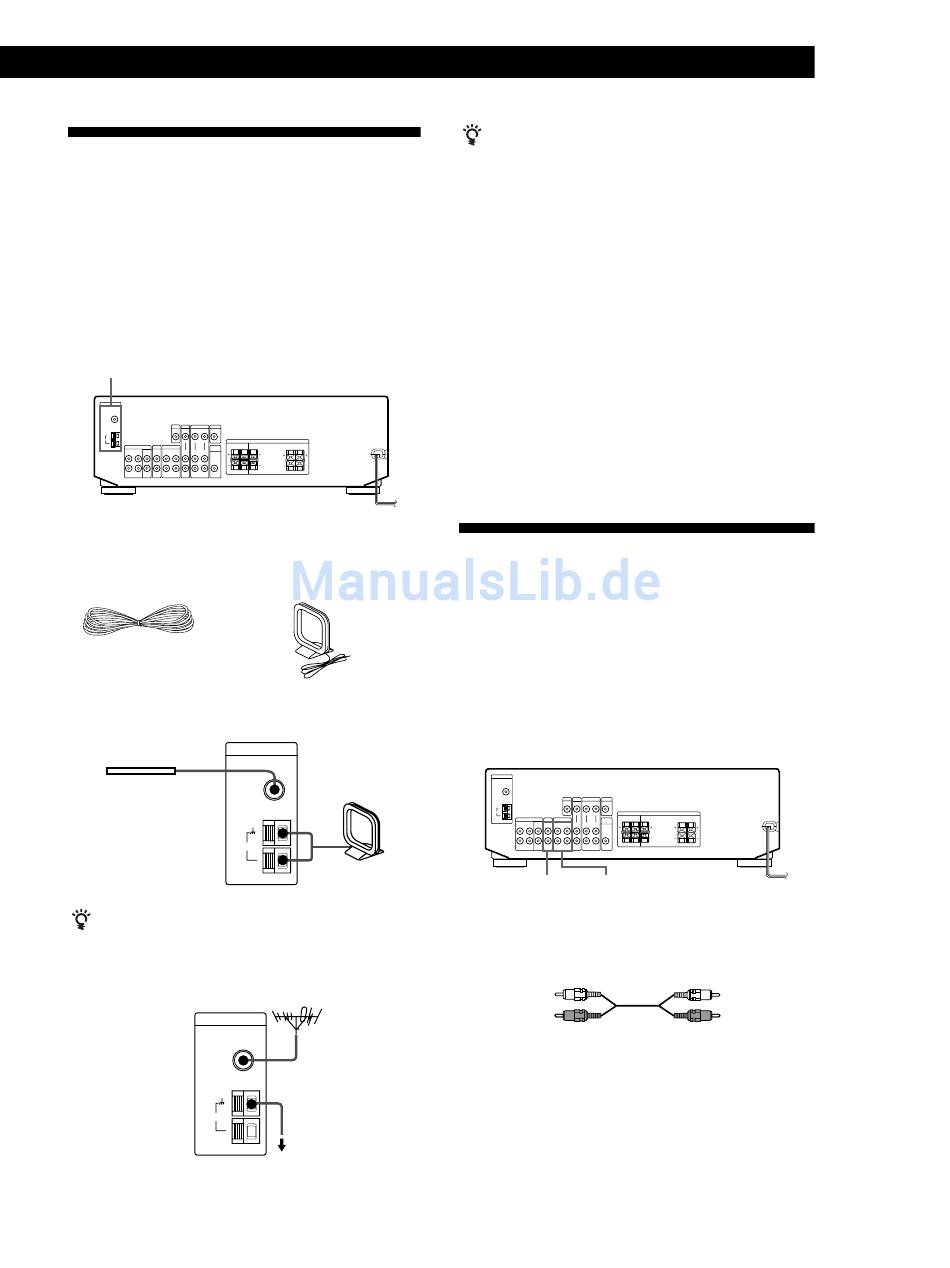

Collegamento delle antenne

Descrizione
Questa sezione descrive come collegare le antenne AM
e FM al ricevitore. Se si desidera ricevere trasmissioni
radio con il ricevitore, completare innanzitutto questi
collegamenti, quindi passare alle pagine seguenti. Per
la posizione specifica dei terminali, fare riferimento
all'illustrazione qui sotto.
ANTENNA
Antenne necessarie
• Antenna FM a filo (in
dotazione) (1)
Collegamenti
Ricevitore
ANTENNA
Antenna FM a filo
FM
Dopo aver collegato
75Ω
COAXIAL
l'antenna a filo,
estenderla il più
orizzontalmente
AM
possibile.
Se la ricezione FM è scadente
Usare un cavo coassiale da 75 ohm (non in dotazione)
per collegare il ricevitore ad un'antenna FM esterna
come mostrato qui sotto.
Ricevitore
ANTENNA
FM
75Ω
COAXIAL
AM
• Antenna AM a telaio
(in dotazione) (1)
Antenna AM a
telaio
Bianca (sinistra)
Antenna FM esterna
Filo di massa
(non in dotazione)
a massa
Se la ricezione AM è scadente
Collegare un filo isolato da 6-15 metri (non in dotazione)
al terminale per l'antenna AM in aggiunta all'antenna
AM a telaio. Provare ad estendere il filo all'esterno
tenendolo orizzontale.
Collegamento di un filo di massa
Se si collega il ricevitore ad un'antenna esterna,
metterlo a massa per protezione contro i fulmini come
mostrato nell'illustrazione nella colonna a sinistra. Per
evitare esplosioni di gas, non collegare il filo di massa a
tubi del gas.
Punto successivo
Se si desidera collegare altri componenti, passare alla sezione
successiva. Se invece si desidera usare il ricevitore solo per
ascoltare la radio, passare a "Collegamento del sistema
diffusori" alle pagine 8.
Collegamento di componenti
audio
Descrizione
Questa sezione descrive come collegare i componenti
audio al ricevitore. Se si desidera usare il ricevitore
come amplificatore, completare questi collegamenti. Per
la posizione specifica delle prese, fare riferimento
all'illustrazione qui sotto.
CD MD/TAPE
Cavi necessari
Cavi audio (non in dotazione) (1 per ciascun lettore CD; 2 per
ciascuna piastra minidischi o piastra a cassette)
Rossa (destra)
Preparativi
Bianca (sinistra)
Rossa (destra)
(continua)
5 IT
