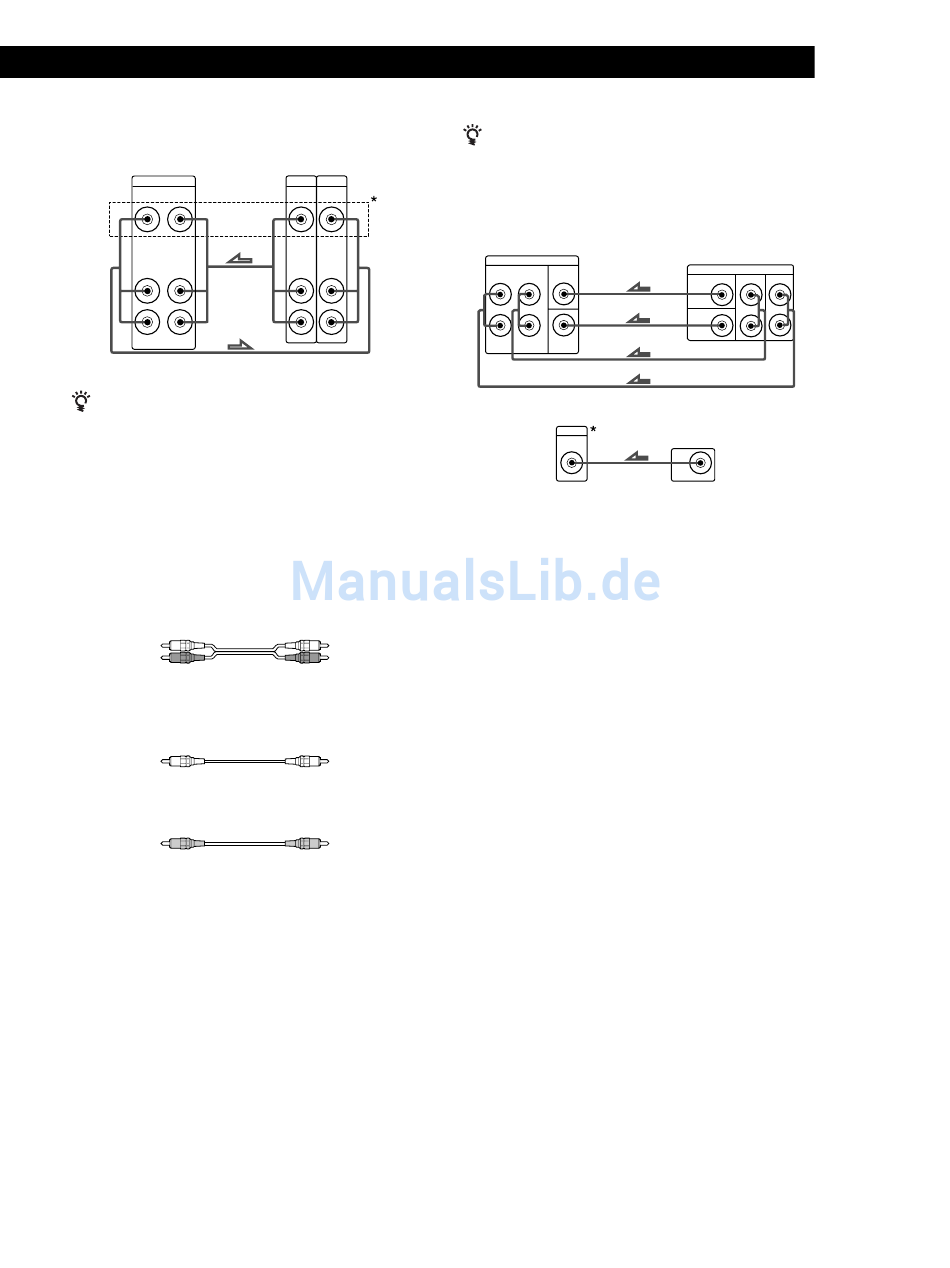

Videoregistratore
Ricevitore
VIDEO
VIDEO OUT VIDEO IN
AUDIO OUT AUDIO IN
L
R
*Solo STR-DE345
Utilizzare i tasti funzione (TV/SAT, CD, MD/TAPE
ecc.) per selezionare il segnale VIDEO AUDIO OUT. È
possibile registrare questo segnale audio, collegando un
componente di registrazione come una piastra a cassette
(alla presa VIDEO AUDIO OUT).
Lettore DVD/decodificatore Dolby Digital
Cavi necessari
• Cavi audio (non in dotazione) (Uno per le prese 5.1
CH/DVD FRONT e REAR)
Bianca
[sinistra (L)]
Rossa
[destra (R)]
• Cavo audio monofonico (non in dotazione) (Uno per
le prese 5.1 CH/DVD CENTER e SUB WOOFER)
Nera
• Cavo video (non in dotazione) (Uno per le prese 5.1
CH VIDEO IN) (solo STR-DE345)
Gialla
Videoregistratore
OUTPUT INPUT
VIDEO VIDEO
AUDIO AUDIO
L
R
Bianca
[sinistra (L)]
Rossa
[destra (R)]
Nera
Gialla
Le colonne sonore Dolby Digital decodificate possono essere
ascoltate attraverso i diffusori collegati al ricevitore.
Se si possiede un decodificatore Dolby Digital si può
amplificare una colonna sonora Dolby Digital
decodificata, con i seguenti collegamenti.
Ricevitore
5.1 CH/DVD
FRONT REAR CENTER
L
R
SUB
WOOFER
Ricevitore
5.1 CH
decodificatore, ecc.
VIDEO IN
*Solo STR-DE345
Punto successivo
Passare alla sezione successiva per collegare i diffusori.
Preparativi
Dolby Digital
decodificatore, ecc.
PRE OUT
CENTER REAR FRONT
WOOFER
Dolby Digital
VIDEO
7 IT
