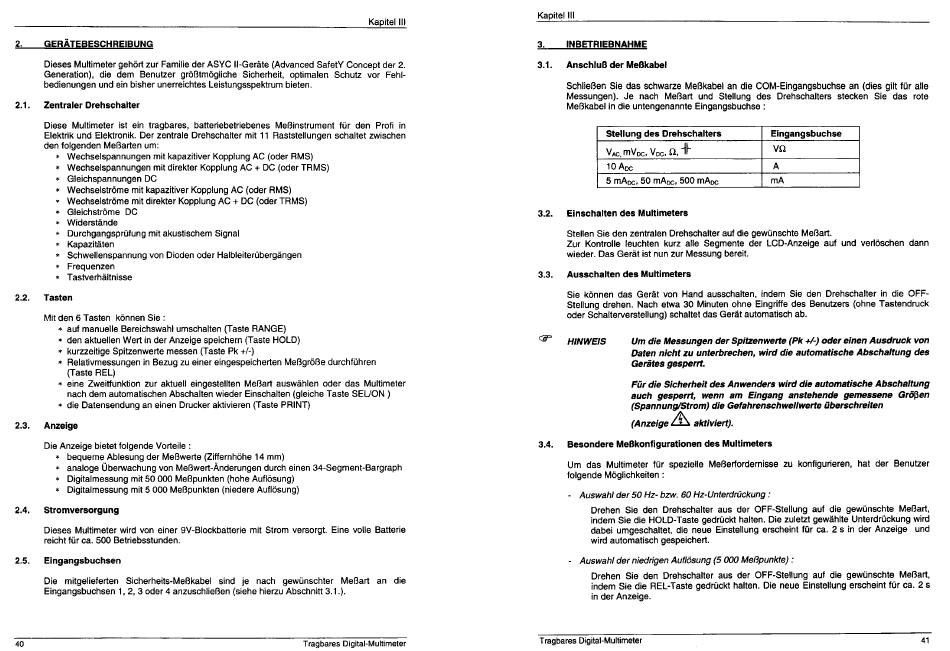

GERÄTEPESCHRE!PUNG
2.
Dieses Multimetergehört zur Familieder ASYC II-Geråte (AdvancedSafety Concept der 2.
Generation), die dem Benutzer größtmogliche Sicherheit, optimalen Schutz vor Fehl-
bedienungen und ein bisher unerreichtes Leistungsspektrum bieten.
2.1. Zentraler Drehschalter
Diese Multimeter ist ein tragbares, batteriebetriebenes Meßinstrument für den Profi in
Elektrik und Elektronik. Der zentrale Drehschalter mit II Raststellungen schaltet zwischen
den folgenden Meßarten um:
Wechselspannungen mit kapazitiver Kopplung AC (Oder RMS)
Wechselspannungen mit direkter Kopplung AC + DC (Oder TRMS)
Gleichspannungen DC
Wechselströme mit kapazitiver Kopplung AC (Oder RMS)
Wechsel$tröme mit direkter Kopplung AC + DC (Oder TRMS)
Gleichströme DC
Widerstände
Durchgangsprüfung mit akustischem Signal
Kapazitåten
Schwellenspannung von Dioden Oder Halbleiterübergängen
Frequenzen
Tastverhältnisse
*
2.2.

Tasten

Mit den 6 Tasten können Sie :
* auf manuelle Bereichswahl umschalten (Taste RANGE)
• den aktuellen Wert in der Anzeige speichern (Taste HOLD)
* kurzzeitige Spitzenwerte messen (Taste Pk +/-)
* Relativmessungen in Bezug zu einer eingespeicherten Meßgröße durchführen
(Taste REL)
• eine Zweitfunktion zur aktuell eingestellten Meßart auswählen Oder das Multimeter
nach dem automatischen Abschalten wieder Einschalten (gleiche Taste SELION )
* die Datensendung an einen Drucker aktivieren (Taste PRINT)
2.3.

Anzeige

Die Anzeige bietet folgende Vorteile :
* bequeme Ablesung der Meßwerte (Ziffernhöhe 14 mm)
* analoge Übetwachungvon Meßwert-Änderungen durch einen 34-Segment-Bargraph
* Digitalmessung mit 50 000 Meßpunkten (hohe Aufbsung)
Digitalmessung mit 5 000 Meßpunkten (niedere Auflösung)

Stromversorgung

2.4.
Dieses Multimeter Wird von einer 9V-Blockbatterie mit Strom versorgt. Eine volle Batterie
reicht für ca. 500 Betriebsstunden.

Eingangsbuchsen

2.5.
Die mitgelieierten Sicherheits-MeBkabel
Eingangsbuchsen I , 2, 3 Oder 4 anzuschließen (siehe hierzu Abschnitt 3.1.).
40
Kapitel Ili
Sind je nach gewünschter Meßart an die
Tragbares Digital-Multimeter
Kapitel III
a.
'NBETRIEBNAHME
3.1. Anschtuß der Meßkabel
Schließen Sie das schwarze MeBkabei an die COM-Eingangsbuchse an (dies gilt für alle
Messungen). Je nach Meßart und Stellung des Drehschalters stecken Sie das rote
Meßkabel in die untengenannte Eingangsbuchse •
Stellung des Drehschalters
mvoc, VDC, Q,Hh
10 ADC
5 mAoc, 50 mADC, 500 mAoc
Einschalten des Multimeters
3.2.
Stellen Sie den zentralen Drehschalter auf die gewünschte Meßart.
Zur Kontrolle teuchten kurz alle Segmente der LCD-Anzeige auf und verlöschen dann
wieder. Das Geråt ist nun zur Messung bereit.
Ausschalten des Multimeters
3.3.
Sie können das Gerät von Hand ausschalten, indem Sie den Drehschalter in die OFF-
Stellung drehen. Nach etwa 30 Minutenohne Eingriffe des Benutzers (ohne Tastendruck
OderSchalterverstellung)SChaltet d as Gerät automatischab.
HINWEIS Um die Messungen der Spiuenwerte (Pk +/-)Oder einen Ausdruck von
Oaten nicht zu unterbrechen,
Gerätes gesperrt.
Für die Sicherheit des Anwenders Wird die automatische
auch gesperrt, wenn am Eingang anstehende gemessene Größen
(Spannung$trom) die Gefahrenschwellwerte überschreiten
(Anzeige aktlvlert).
Besondere Meßkonfigurationen des Multimeters
3.4.
Um das Multimeter für spezielle Meßerfordemisse zu konfigurieren, hat der Benutzer
folgende Möglichkeiten :
Auswahl der 50 Hz- bzw. 60 Hz-Unterdrückung
Drehen Sie den Drehschalter aus der OFF-Steliung auf die gewünschte Meßart,
indem Sie die HOLD-Tastegedrückt halten. Die zuletzt gewählte UnterdrückungWird
dabei umgeschaltet, die neue Einstellung erscheint für ca. 2 s in der Anzeige und
Wird autornatisch gespeichert.
Auswahl der niedrigenAuflösung (5 000 Meßpunkte):
Drehen Sie den Drehschalter aus der OFF-Stellung auf die gewünschte Meßart,
indem Sie die REL-Tastegedrückt halten. Die neue Einstellungerscheint für ca. 2 s
in der Anzeige.
Tragbares Digital-Multimeter
Eingangsbuchse
VQ
Wird die automatlsche Abschaltung des
Abschaltung
