Vents TT PRO EC Betriebsanleitung
Diagonal-rohrventilatoren
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Vents TT PRO EC
Inhaltszusammenfassung für Vents TT PRO EC

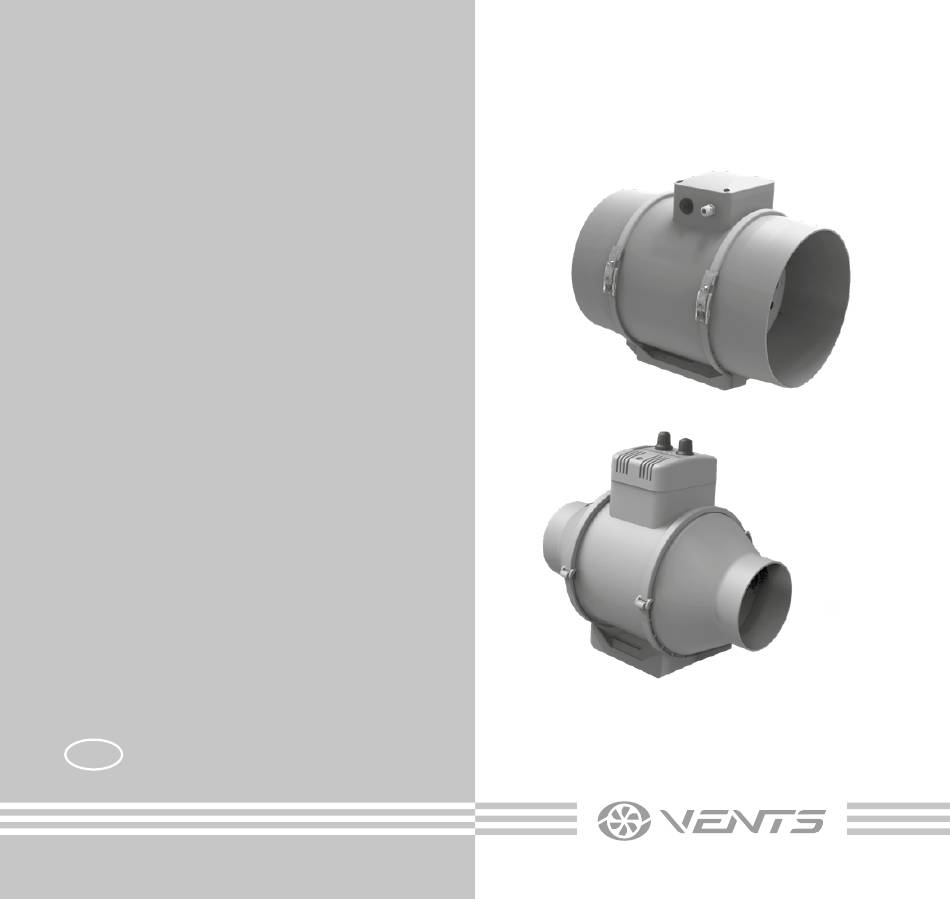

- Seite 1 DIAGONAL-ROHRVENTILATOREN TT PRO EC Betriebsanleitung www.ventilation-system.com...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts TT PRO EC und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und... - Seite 3 Lassen Sie Kinder nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie den Schutz entfernen. Der Netzanschluss muss über eine Vorrichtung zur Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingungen der Überspannungskategorie III eine vollständige Trennung ermöglicht und gemäß...
- Seite 4 Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Montagearbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. Lesen Sie die Betriebsanleitung vor allen Arbeiten am Gerät.
-
Seite 5: Lieferumfang
LIEFERUMFANG Ventilator — 1 Stk. Schrauben mit Dübel — 4 Stk. Betriebsanleitung — 1 Stk. Verpackungskarton — 1 Stk. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Diagonal-Rohrventilator zur Entlüftung von kleinen bis mittelgroßen Wohnräumen. Der Ventilator ist mit Rohrsystemen eines Durchmessers von 100, 125, 150, 160, 200, 250 und 315 mm kompatibel. -
Seite 6: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL TT PRO Optionen: Timer Zeitschaltuhr mit 4-poligem Stecker und Kabel Drehzahlregler mit elektronischem Thermostat und eingebautem Kanaltemperatursensor. Temperaturbasierte Funktionsweise. Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise. eingebauter, stufenloser Drehzahlregler Motortyp Stutzendurchmesser, mm Rohrventilator Um ErP 2018 zu erfüllen, ist es notwendig, einen bedarfsführenden Drehzahlregler bzw. -
Seite 7: Montage
MONTAGE Der Ventilator eignet sich für die senkrechte und waagerechte Montage auf dem Fußboden, an der Wand oder Decke. Sorgen Sie bei der Montage für zusätzlichen Schutz gegen Wassereintritt, z.B. 1. Bei senkrechter Einbaulage: montieren Sie eine Schutzhaube. 2. Bei beliebiger Einbaulage: schließen Sie auf beiden Seiten des Ventilators ein Lüftungsrohr an. 1 ØD 3 ØD... - Seite 8 Montageschritte für verschiedene Ventilatorenmodelle...
-
Seite 9: Netzanschluss
NETZANSCHLUSS Für sämtliche elektrische Anschlüsse ausschließlich Kupferleitungen verwenden. Um Zugang zu den Klemmen zu erhalten, lösen Sie die Schrauben und nehmen Sie die Abdeckung ab. Der Anschluss muss gemäß dem externen Anschlussschema erfolgen. TT PRO EC L(1) - Seite 10 L(1) Х1 Klemmleiste für ein Stromnetz mit 220–240 V/50 (60) Hz Х2 Klemmleiste für den Anschluss eines externen Drehzahlreglers Externer Drehzahlregler 0-10 V Interner Drehzahlregler DIP-Schalter...
- Seite 11 TT PRO EC TR TT PRO EC T L - Phase, braun; N - Nullleiter, blau; E - Erde, gelb/ L - Phase; N - Null; S - Zeitschaltuhr-Steuerleitung; grün; S - Zeitschaltuhrsteuerung, weiß. QF - Leistungsschalter WARNUNG! Führen Sie das Signalkabel so fest wie möglich durch den...
-
Seite 12: Elektronische Funktionsweise
DIP-Schalter befindet sich in der «EXT» Position. • Das Steuersignal wird über die externe Steuereinheit S1 eingestellt. TT PRO EC U (Un) Der Ventilator verfügt über eine elektronische Steuereinheit TSC (Drehzahlregler mit elektronischem Thermostat) zur automatischen Regelung der Lüftungsstufe des Motors in Abhängigkeit von der Lufttemperatur. - Seite 13 TT PRO EC U TT PRO EC Un Drehzahlregelknopf Thermostat-Regelknopf TT PRO EC P/T(R) Drehzahlregelknopf...
-
Seite 14: Wartungshinweise
WARTUNGSHINWEISE Die Oberfläche des Geräts müssen regelmäßig (alle 6 Monate) von Staub und Schmutz gereinigt werden. Der Ventilator ist vor allen Wartungsarbeiten vom Stromnetz zu trennen. Reinigen Sie den Ventilator mit einem mit einer milden Reinigungslösung befeuchteten weichen Tuch oder Pinsel. Den Elektromotor und andere elektrische Komponenten vor Spritzwasser schützen! Trocknen Sie die Oberfläche des Ventilators nach der Reinigung. -
Seite 15: Mögliche Ursache
STÖRUNGSBEHEBUNG Störung Mögliche Ursache Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung Die Anlage ist an das Stromnetz angeschlossen ist. Beseitigen Sie angeschlossen, der Ventilator ansonsten den Anschlussfehler. dreht sich aber nicht und reagiert Schalten Sie das Gerät aus. nicht auf die Steuerungen. -
Seite 16: Lagerungs- Und Transportvorschriften
LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 17: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 18 • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. • Verletzung der Montagevorschriften des Geräts durch den Verbraucher. •...
-
Seite 20: Hersteller
Abnahmeprotokoll TT PRO_________EC______________________ Stempel des Qualitätsprüfers Verkäufer (Name und Stempel des Verkäufers) Kaufdatum Hersteller: Ventilation Systems LLC, Ukraine, Kiew, M. Kotsyubynskoho Straße, 1 Adresse der Produktionsstätte: Ukraine, Gebiet Kiew, Bezirk Fastiw, Bojarka, Sobornosti-Straße, 36 Der Ventilator ist als betriebsfähig anerkannt. V77-1DE-08...
