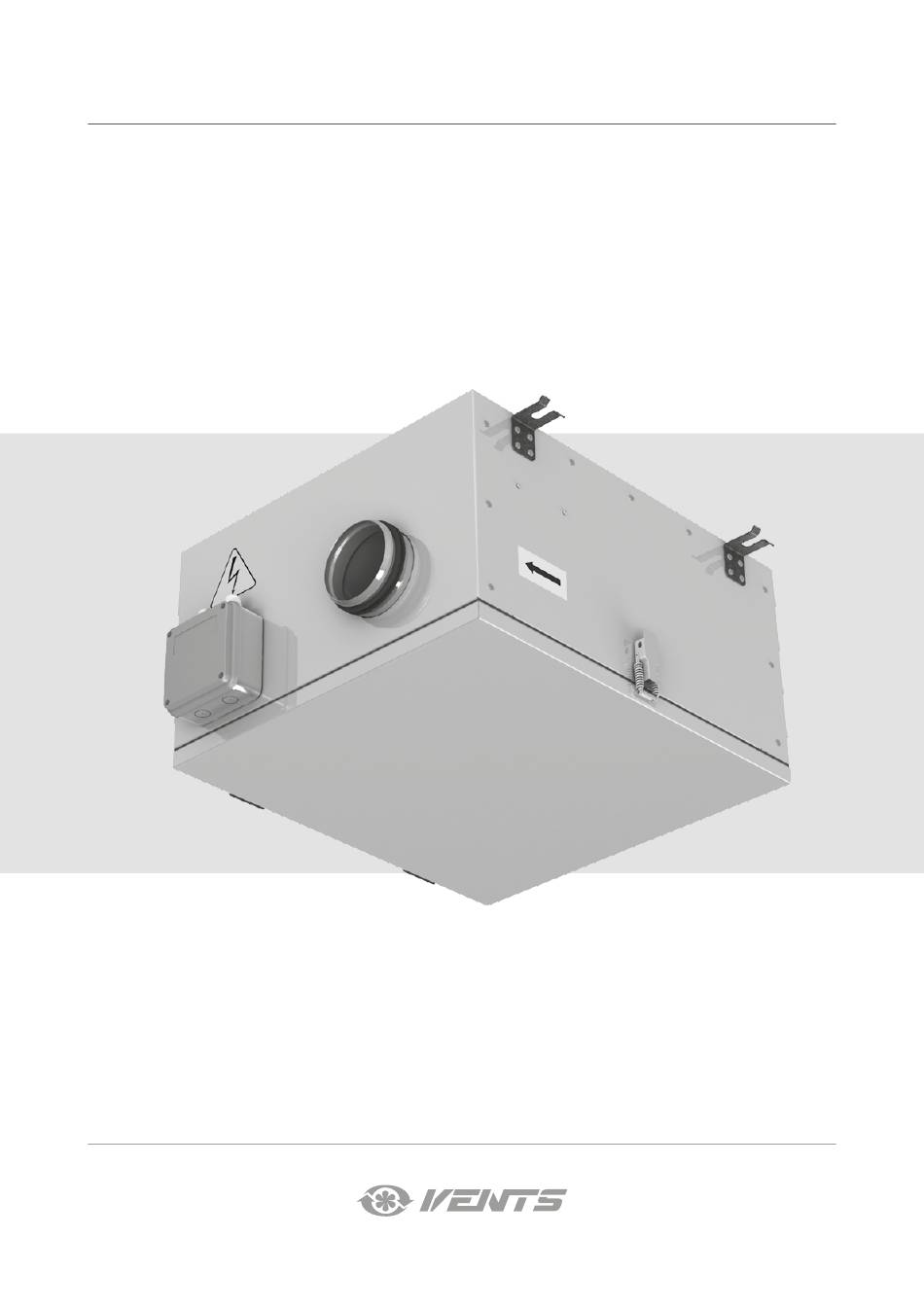

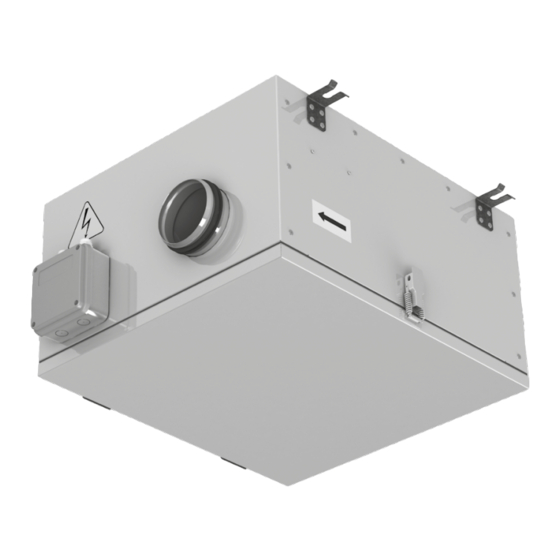

- Seite 1 BETRIEBSANLEITUNG KSF 100 K2 EC KSF 125 K2 EC KSF 150 K2 EC KSF 160 K2 EC KSF 200 K2 EC KSF 250 K2 EC Radial-Rohrventilator mit schallisoliertem Gehäuse...
-
Seite 2: Inhaltsverzeichnis
KSF K2 EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ................................... 4 Lieferumfang ....................................4 Bezeichnungßchlüßel ................................. 4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................6 Montage und Betriebsvorbereitung ..........................6 Netzanschluss ....................................8 Steuerung ......................................8 Wartungshinweise ..................................9 Störungsbehebung ..................................9 Lagerungs- und Transportvorschriften .......................... - Seite 3 • Unbefugte Veränderungen des Netzkabels sind nicht gestattet. • Das Netzkabel ist von Heizvorrichtungen • Das Netzkabel nicht verbiegen. oder anderen Wärmequellen fernzuhalten. • Das Netzkabel nicht beschädigen. Keine Gegenstände auf dem Netzkabel ablegen. • Das Gerät nicht außerhalb der angegebenen Temperaturbereiche •...
-
Seite 4: Verwendungszweck
Ölpartikel oder anderen schädlichen Substanzen wie Gifte, Krankheitserreger, usw. enthalten. LIEFERUMFANG NAME ANZAHL Ventilator 1 St. Betriebsanleitung 1 St. Verpackung 1 St. BEZEICHNUNGßCHLÜßEL KSF 100 K2 EC Bezeichnungsbeispiel: Serie Radial-Rohrventilator mit schallisoliertem Gehäuse Anschlussstutzendurchmesser, mm Gehäuseausführung Motortyp EC: elektronisch kommutierter www.ventilation-system.com... -
Seite 5: Technische Daten
2018 2018 2018 2018 2018 Ø 14x4 Außen- und Anschlussabmessungen des Ventilators, mm Gewicht, Modell KSF 100 K2 EC KSF 125 K2 EC KSF 150 K2 EC KSF 160 K2 EC KSF 200 K2 EC KSF 250 K2 EC www.ventilation-system.com... -
Seite 6: Bauart Und Funktionsweise
KSF K2 EC BAUART UND FUNKTIONSWEISE Das Ventilatorgehause ist aus Aluzink gefertigt. Für eine einfache Montage und Bedienung ist die obere Abdeckung des Ventilators mit einem speziellen Verschluss gesichert. Die Wärme- und Schalldämmung ist aus nicht brennbarer Mineralwolle mit einer Dicke von 50 mm ausgestattet. Um eine bessere Schalldämmung zu gewährleisten, ist die Innenfläche der Isolation mit einem perforierten Metallblech versehen. - Seite 7 Montageschritte des Ventilators und des externen Anschlusskastens • Verlegen Sie vor der Montage die erforderlichen Kabel und Stromleitungen für den Anschluss des Ventilators an das Stromnetz. • Der Mindestabstand des Ventilatorgehäuses von der Wand beträgt 300 mm. • Die Befestigungselemente für die Montage sind nicht im Lieferumfang enthalten und müssen separat gekauft werden. Bei der Auswahl der Befestigungselemente ist auf das Material der Montagefläche und das Gewicht der Lüftungsanlage (siehe technische Daten) zu achten.
-
Seite 8: Netzanschluss
KSF K2 EC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 9: Wartungshinweise
WARTUNGSHINWEISE VOR DER WARTUNG IST DAS GERÄT VON DER STROMVERSORGUNG ZU TRENNEN! Die Wartung des Ventilators besteht in der periodischen Reinigung der Oberflächen vom Staub und Schmutz. Die Laufradschaufeln müssen alle 6 Monate gründlich gereinigt werden. Die Reinigung der Laufradschaufeln erfolgt mit einem weichen Pinsel oder Staubsauger. Bei der Reinigung ist darauf zu achten, dass die Auswuchtgewichte des Laufrades nicht verschoben werden. -
Seite 10: Herstellergarantie
KSF K2 EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 11: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator mit schallisoliertem Gehäuse Modell KSF ___________ К2 EC Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät KSF ___________ К2 EC ist montiert und an das Stromnetz gemäß... - Seite 12 V211DE-01...
