4.

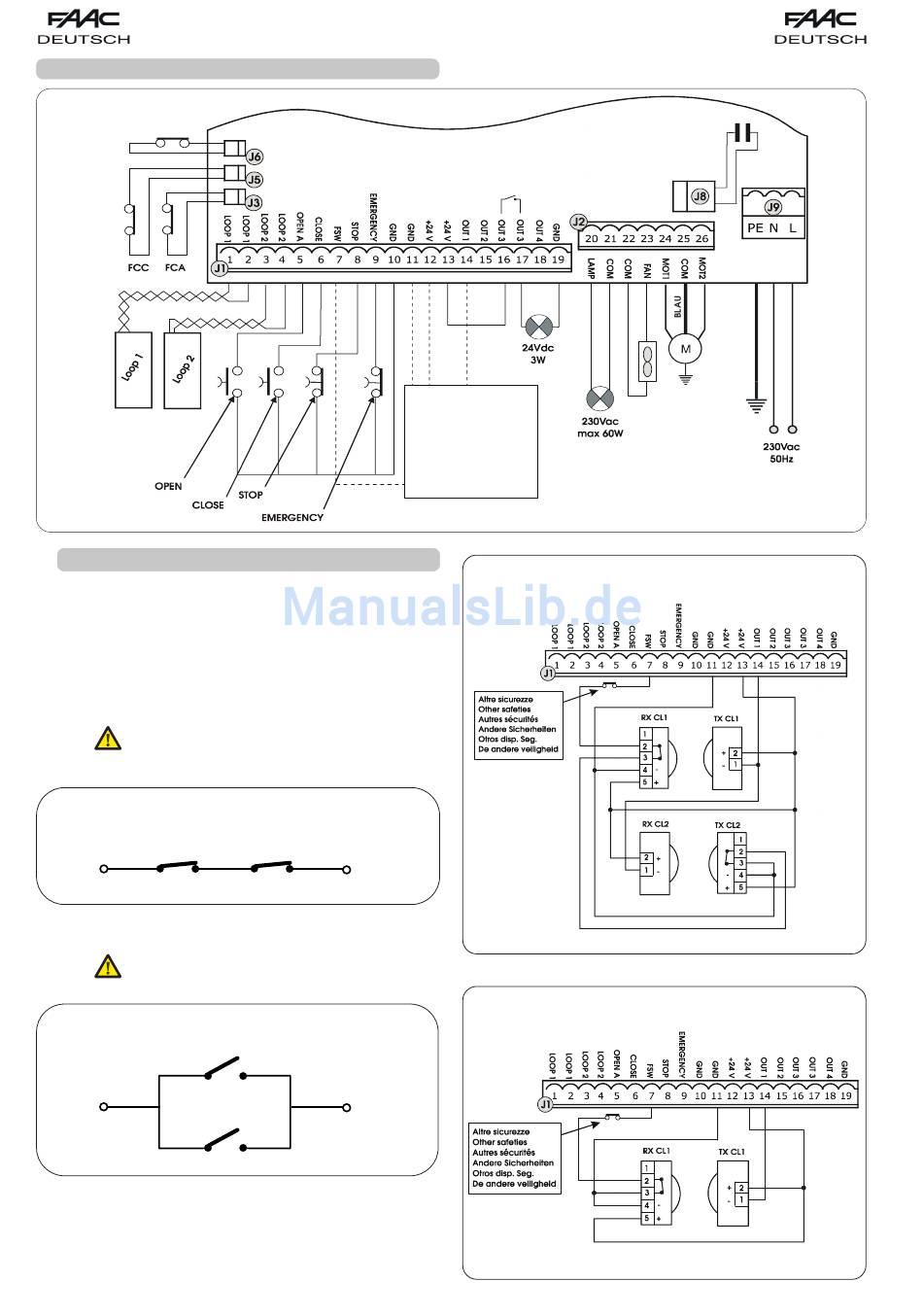

ELEKTRISCHE ANSCHLÜSSE
BALKENDURCHBRUCH
4.1. ANSCHLUSS FOTOZELLEN UND SICHERHEITSVORRICHTUNGEN
Vor dem Anschluss der Fotozellen (oder anderer Vorrichtungen)
sollte die Betriebsart auf der Grundlage des von den Vorrichtungen
abzusichernden Bewegungsbereichs ausgewählt werden:
Sicherheitsvorrichtungen beim Schließen:
lösen nur bei der Schließbewegung der Schranke aus und
sind daher dafür geeignet, den Schließbereich gegen
Aufprallgefahr abzusichern.
Wenn zwei oder mehr Sicherheitsvorrichtungen
(Ruhekontakte) angeschlossen werden müssen,
sind diese in Reihe zu schalten (siehe Abb. 3).
Reihenschaltung von 2 Ruhekontakten
(Bsp.: Fotozellen, Stop)
Wenn zwei oder mehr Vorrichtungen mit
Arbeitskontakt angeschlossen werden müssen, sind
diese parallel zu schalten (siehe Abb. 4).
Parallelschaltung von 2 Arbeitskontakten
(Bsp.: Open A, Open B)
Für den Anschluss
der Fotozellen und
der
Sicherheitsvorrichtungen
wird auf den
Abschnitt 4.1
verwiesen.
Diese Vorrichtungen
Abb. 3
Abb. 4
24
ANLAUFKONDENSATOR
LÜFTER
Anschluss von zwei Paar Fotozellen beim Schließen
Anschluss von 1 Paar Fotozellen beim Schließen
MOTOR
MOTOR
Abb. 2
Abb. 5
Abb. 6
