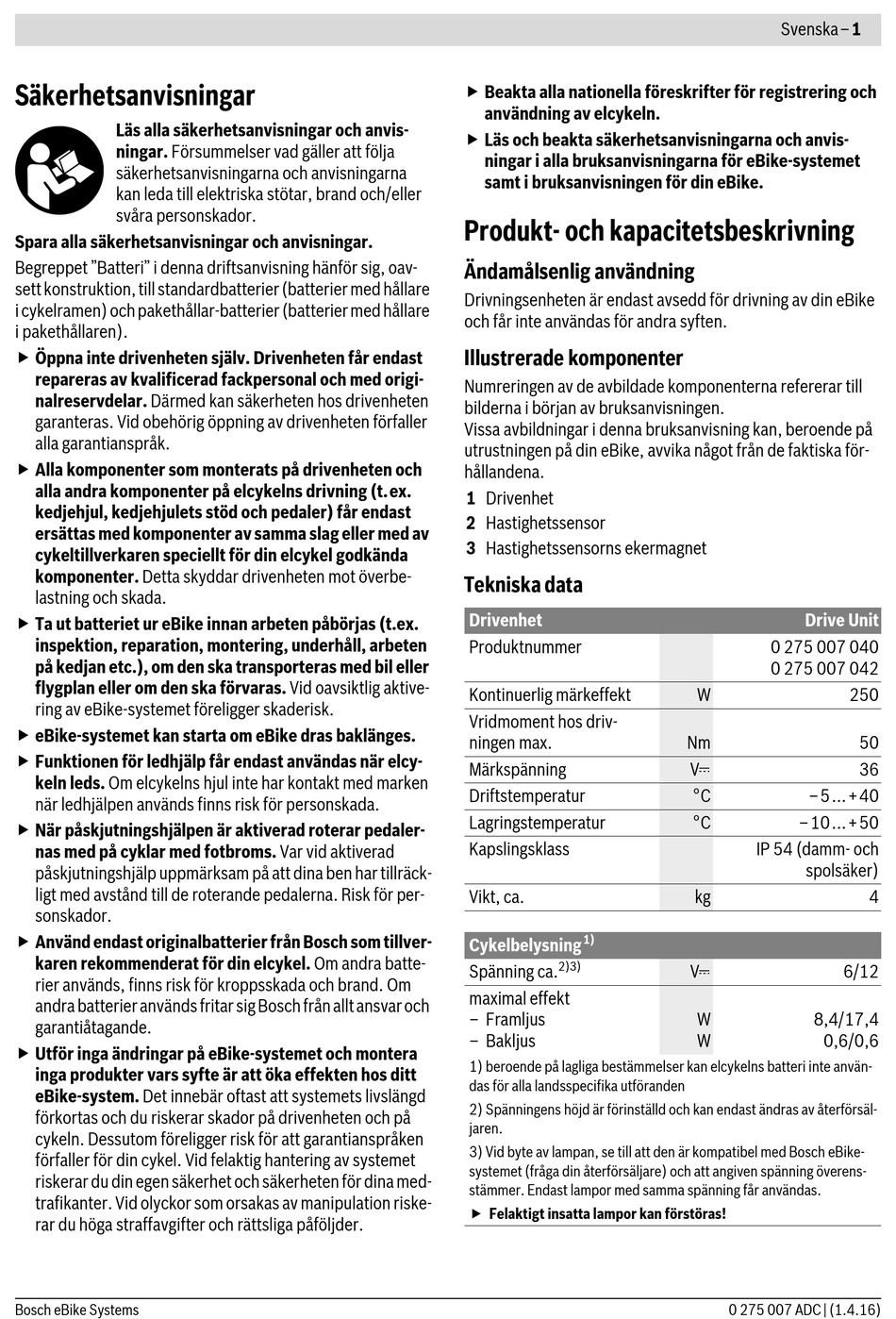

Säkerhetsanvisningar - Bosch Active Line Originalbetriebsanleitung

Säkerhetsanvisningar
Läs alla säkerhetsanvisningar och anvis-
ningar. Försummelser vad gäller att följa
säkerhetsanvisningarna och anvisningarna
kan leda till elektriska stötar, brand och/eller
svåra personskador.
Spara alla säkerhetsanvisningar och anvisningar.
Begreppet "Batteri" i denna driftsanvisning hänför sig, oav-
sett konstruktion, till standardbatterier (batterier med hållare
i cykelramen) och pakethållar-batterier (batterier med hållare
i pakethållaren).
 Öppna inte drivenheten själv. Drivenheten får endast
repareras av kvalificerad fackpersonal och med origi-
nalreservdelar. Därmed kan säkerheten hos drivenheten
garanteras. Vid obehörig öppning av drivenheten förfaller
alla garantianspråk.
 Alla komponenter som monterats på drivenheten och
alla andra komponenter på elcykelns drivning (t.ex.
kedjehjul, kedjehjulets stöd och pedaler) får endast
ersättas med komponenter av samma slag eller med av
cykeltillverkaren speciellt för din elcykel godkända
komponenter. Detta skyddar drivenheten mot överbe-
lastning och skada.
 Ta ut batteriet ur eBike innan arbeten påbörjas (t.ex.
inspektion, reparation, montering, underhåll, arbeten
på kedjan etc.), om den ska transporteras med bil eller
flygplan eller om den ska förvaras. Vid oavsiktlig aktive-
ring av eBike-systemet föreligger skaderisk.
 eBike-systemet kan starta om eBike dras baklänges.
 Funktionen för ledhjälp får endast användas när elcy-
keln leds. Om elcykelns hjul inte har kontakt med marken
när ledhjälpen används finns risk för personskada.
 När påskjutningshjälpen är aktiverad roterar pedaler-
nas med på cyklar med fotbroms. Var vid aktiverad
påskjutningshjälp uppmärksam på att dina ben har tillräck-
ligt med avstånd till de roterande pedalerna. Risk för per-
sonskador.
 Använd endast originalbatterier från Bosch som tillver-
karen rekommenderat för din elcykel. Om andra batte-
rier används, finns risk för kroppsskada och brand. Om
andra batterier används fritar sig Bosch från allt ansvar och
garantiåtagande.
 Utför inga ändringar på eBike-systemet och montera
inga produkter vars syfte är att öka effekten hos ditt
eBike-system. Det innebär oftast att systemets livslängd
förkortas och du riskerar skador på drivenheten och på
cykeln. Dessutom föreligger risk för att garantianspråken
förfaller för din cykel. Vid felaktig hantering av systemet
riskerar du din egen säkerhet och säkerheten för dina med-
trafikanter. Vid olyckor som orsakas av manipulation riske-
rar du höga straffavgifter och rättsliga påföljder.
Bosch eBike Systems
 Beakta alla nationella föreskrifter för registrering och
användning av elcykeln.
 Läs och beakta säkerhetsanvisningarna och anvis-
ningar i alla bruksanvisningarna för eBike-systemet
samt i bruksanvisningen för din eBike.
Produkt- och kapacitetsbeskrivning
Ändamålsenlig användning
Drivningsenheten är endast avsedd för drivning av din eBike
och får inte användas för andra syften.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till
bilderna i början av bruksanvisningen.
Vissa avbildningar i denna bruksanvisning kan, beroende på
utrustningen på din eBike, avvika något från de faktiska för-
hållandena.
1 Drivenhet
2 Hastighetssensor
3 Hastighetssensorns ekermagnet
Tekniska data
Drivenhet
Produktnummer
Kontinuerlig märkeffekt
Vridmoment hos driv-
ningen max.
Märkspänning
Driftstemperatur
Lagringstemperatur
Kapslingsklass
Vikt, ca.
1)
Cykelbelysning
2)3)
Spänning ca.
maximal effekt
– Framljus
– Bakljus
1) beroende på lagliga bestämmelser kan elcykelns batteri inte använ-
das för alla landsspecifika utföranden
2) Spänningens höjd är förinställd och kan endast ändras av återförsäl-
jaren.
3) Vid byte av lampan, se till att den är kompatibel med Bosch eBike-
systemet (fråga din återförsäljare) och att angiven spänning överens-
stämmer. Endast lampor med samma spänning får användas.
 Felaktigt insatta lampor kan förstöras!
Svenska–1
Drive Unit
0 275 007 040
0 275 007 042
W 250
Nm
V
°C –5...+40
°C –10...+50
IP 54 (damm- och
spolsäker)
kg
V 6/12
W 8,4/17,4
W 0,6/0,6
0 275 007 ADC | (1.4.16)
50
36
4
